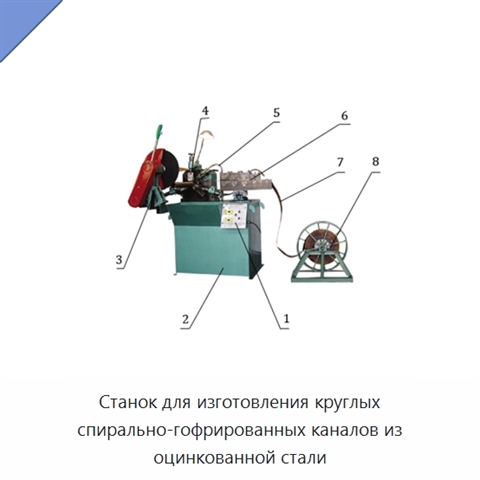

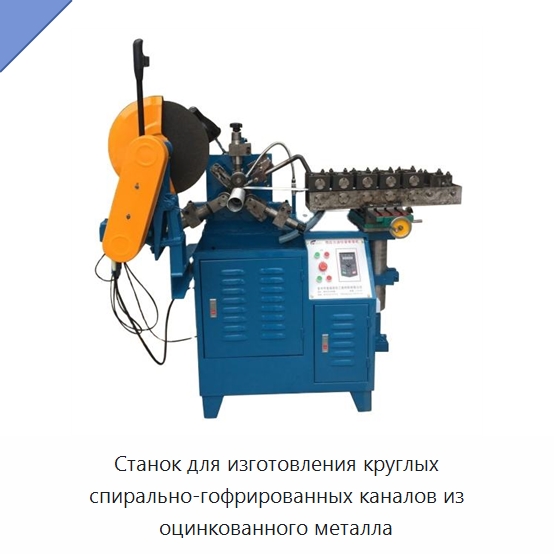

Станок для изготовления круглых спирально-гофрированных каналов из оцинкованного металла

Name: Станок для изготовления круглых спирально-гофрированных каналов из оцинкованного металла
SKU: 121-305

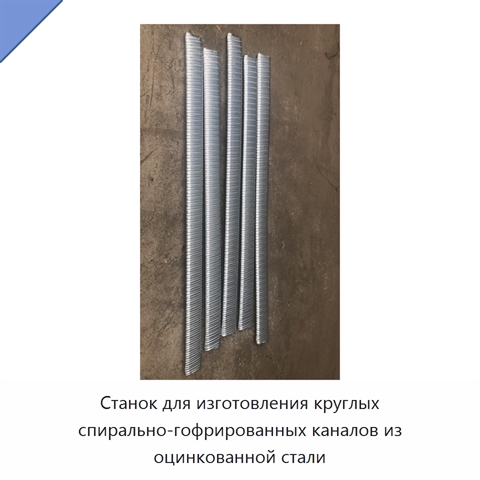

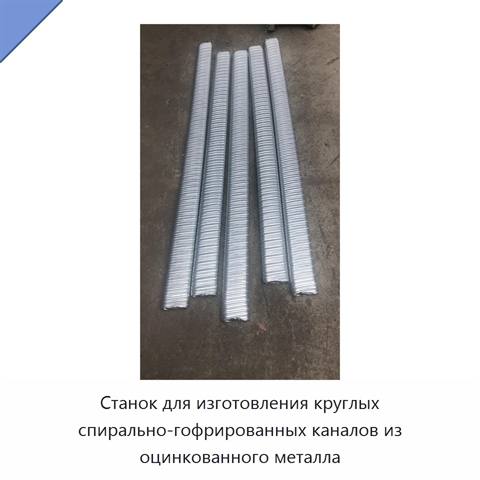

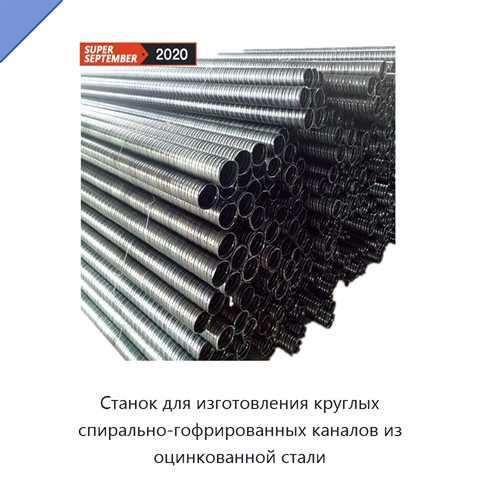

Станок формует круглые спирально-гофрированные каналы из оцинкованного рулонного металла. Обрабатывается рулонный материал шириной 36 мм и толщиной 0,25–0,4 мм. Диаметр готового канала составляет 40–150 мм, шаг — 28 мм, а длина регулируется. Станок имеет сварную конструкцию с небольшими габаритами; его масса составляет 60 кг, что упрощает перевозку на рабочую площадку. Резка выполняется пильным диском, производительность системы охлаждения составляет 12 л/мин. Для формования предусмотрены оправки φ45, φ50, φ55, φ60, φ65, φ70, φ75, φ80, φ85, φ90, φ95, φ100 и φ105. В комплект входят плоскогубцы, молоток, ножницы, разводной гаечный ключ, шестигранные ключи 10 и 6 мм, крестовая и плоская отвёртки, рулетка длиной 5 м, гаечный ключ 17–19, оправка, малая оправка и аппарат для прерывистой сварки. Получаемые каналы обладают высокой непроницаемостью, изоляционной прочностью, высокой прочностью и гибкостью. Они могут использоваться в предварительно выполненных отверстиях при строительстве мостов и проведении бетонных работ.

Наименование производителя

Corrugated Round Steel Metal Pipe Making Galvanized Metal Duct Machine, Portable 200 Corrugated Pipe Winding Machine High Efficiency for Indoor Outdoor Civil Engineering Pipeline

Задать вопрос Искать на Baidu

Какую задачу решает станок для изготовления спирально-гофрированных каналов

Станок для изготовления спирально-гофрированных каналов применяют при выпуске каналов для предварительно выполненных отверстий в мостовых конструкциях и при бетонных работах.

Изготовление труб

Характеристики ПДЭ-72(9Е)

Модель (по базе 91Т)ПДЭ-72(9Е)

Ширина рулона36 мм

Производительность системы охлаждения12 л/мин

Двигатель системы охлаждения380 В / 3 фазы / 50 Гц / 80 Вт

Основные компонентыПЛК, двигатель

Способ резкиПильный диск

Двигатель резки380 В / 3 фазы / 50 Гц / 1,5 кВт

Мощность привода380 В / 3 фазы / 50 Гц / 4 кВт

Диаметр канала40–150 мм

Длина каналаРегулируемая

Формующие оправкиφ45, φ50, φ55, φ60, φ65, φ70, φ75, φ80, φ85, φ90, φ95, φ100, φ105

Инструмент в комплектеПлоскогубцы, молоток, ножницы, разводной гаечный ключ, шестигранный ключ 10 мм, шестигранный ключ 6 мм, крестовая отвёртка, плоская отвёртка, рулетка 5 м, гаечный ключ 17–19, оправка, малая оправка, аппарат для прерывистой сварки

Конструкция станкаСварная конструкция

Шаг28 мм

Мощность(Вт)3 кВт

Толщина листа (мм)Настраиваемая

Масса60 кг

Станок для изготовления спирально-гофрированных каналов - гибкость поставки.
Мы осознаём, что у каждого проекта свои особенности. В связи с этим мы можем обсудить изменение технических характеристик, типоразмеров и комплектации ПДЭ-72(9Е) под условия эксплуатации (на мощностях оригинального производителя или нашего завода в России).
