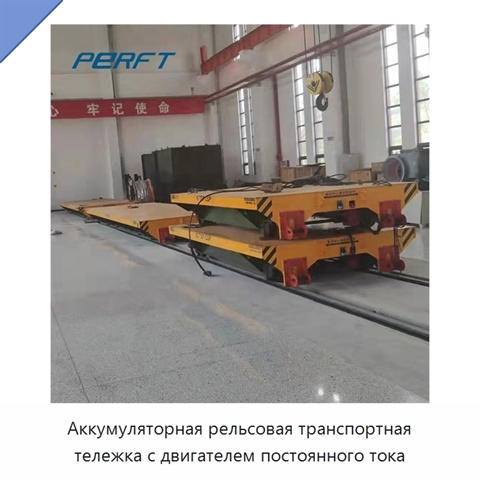

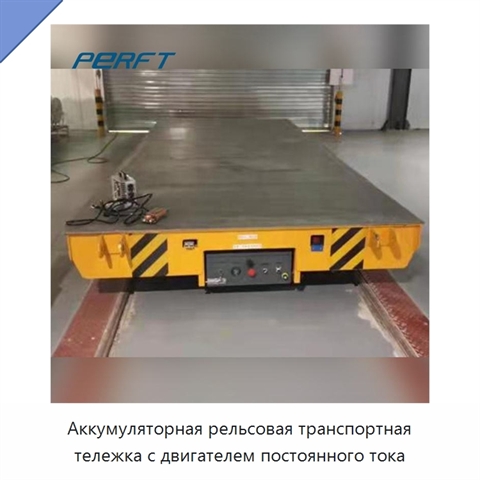

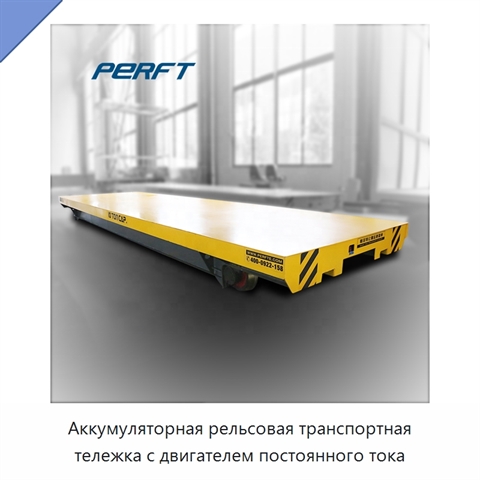

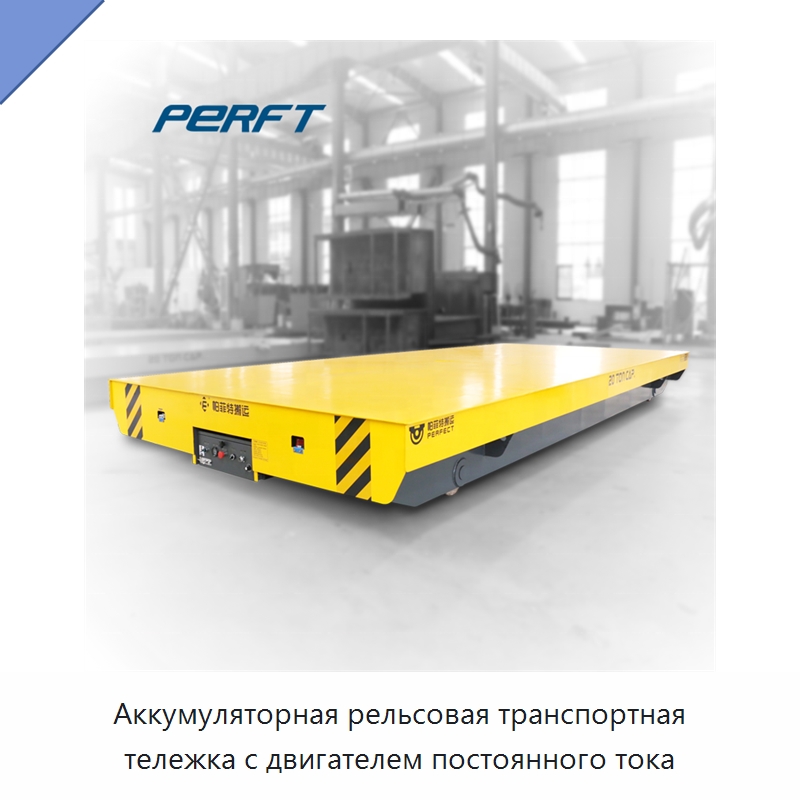

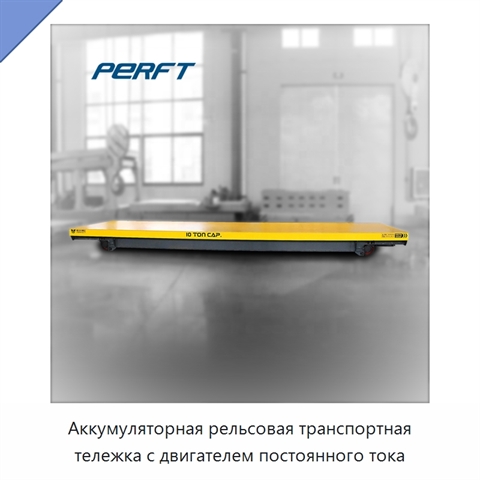

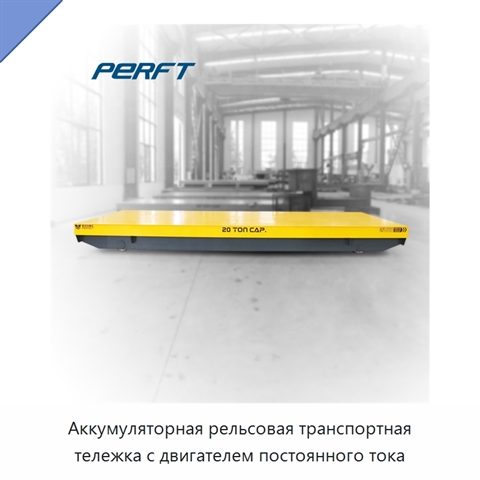

Аккумуляторная рельсовая транспортная тележка с двигателем постоянного тока

Рельсовая транспортная тележка получает питание от аккумуляторной батареи, установленной внутри корпуса. Электрическая система управления передаёт питание тяговому двигателю постоянного тока, обеспечивая запуск, остановку, движение вперёд и движение назад. По вариантам исполнения номинальная нагрузка составляет 2, 10, 20, 30, 50, 63 или 150 т. Длина стола соответственно равна 2000, 3600, 4000, 4500, 5500, 5600 и 10000, ширина — 1500, 2000, 2200, 2200, 2500, 2500 и 3000, высота — 450, 500, 550, 600, 650, 700 и 1200. Колёсная база имеет значения 1200, 2600, 2800, 3200, 4200, 4300 и 7000 мм, диаметр колёс — Φ270, Φ300, Φ350, Φ400, Φ500, Φ600 и Φ600 мм, дорожный просвет — 50, 50, 50, 50, 50, 75 и 75 мм. Мощность двигателя для этих вариантов составляет 1, 1,6, 2,2, 3,5, 5, 6,3 и 15 кВт. Ёмкость батареи равна 180, 160, 180, 250, 330, 400 и 600 А·ч, а напряжение — 24, 48, 48, 48, 48, 48 и 72 В. Время работы при полной нагрузке составляет соответственно 4,32, 4,8, 4, 3,5, 3,3, 3 и 2,9, расстояние на одном заряде — 6,5, 7,2, 4,8, 4,2, 4, 3,6 и 3,2 км. Максимальная нагрузка на колесо составляет 14,4, 42,6, 77,7, 110,4, 174, 221,4 и 265,2 кН. Батарея не требует ежедневного обслуживания; время одной зарядки — 5–6 часов, ресурс — около 1000 зарядок, срок службы — 3,5 года с последующей заменой. Тележка может быть оснащена гидравлической подъёмной системой.
