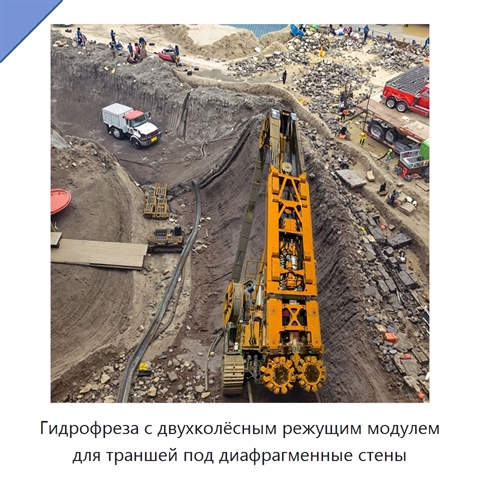

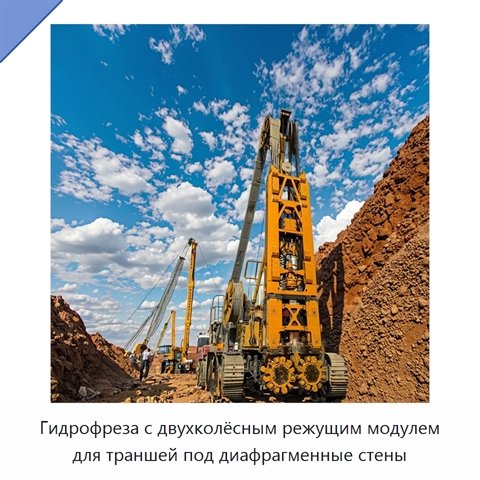

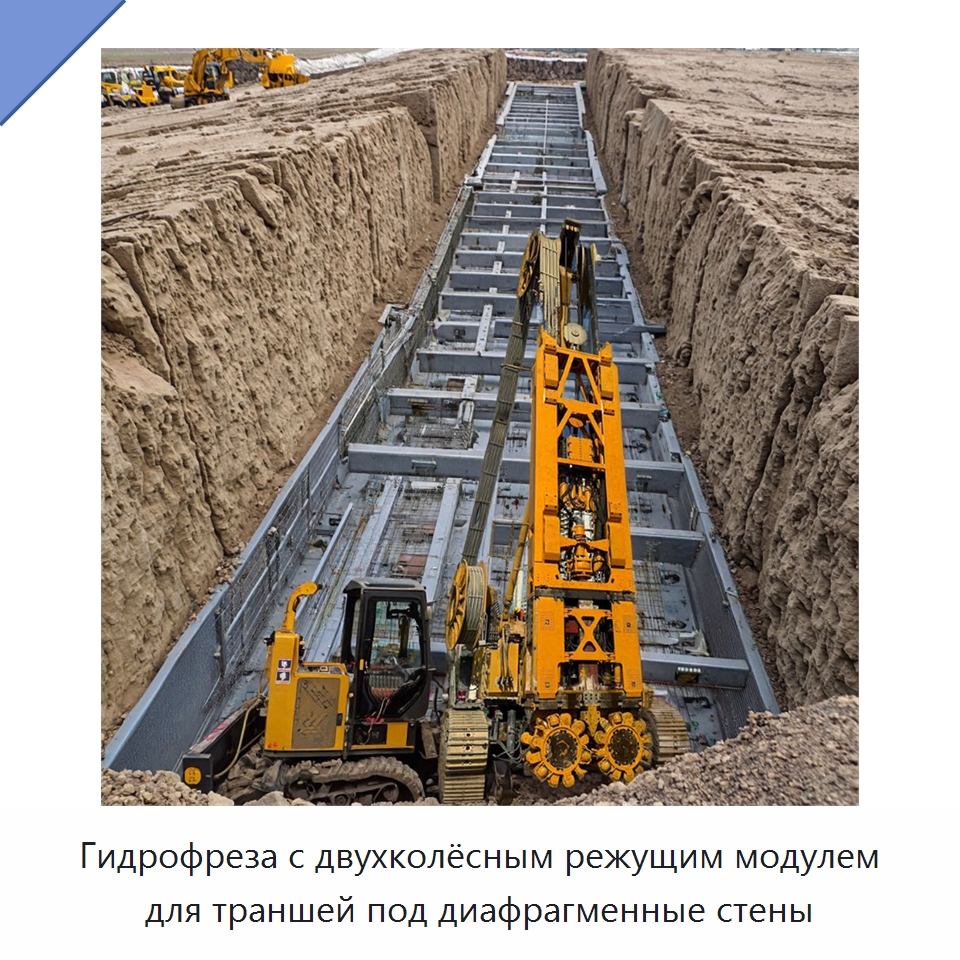

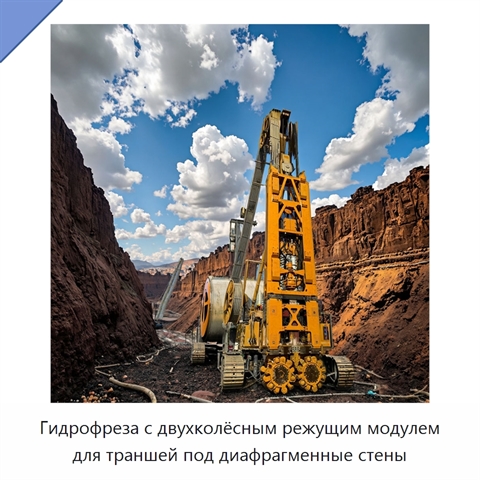

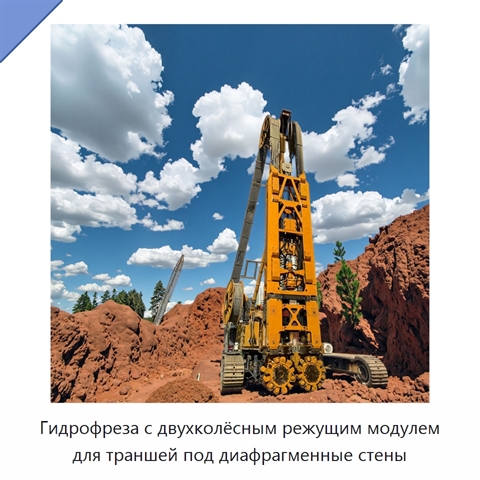

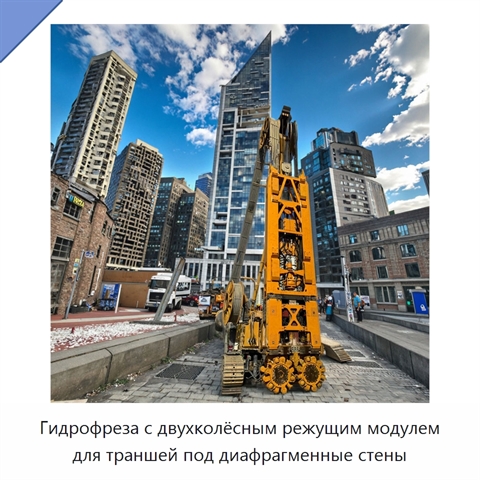

Гидрофреза с двухколёсным режущим модулем для траншей под диафрагменные стены

Гидрофреза предназначена для разработки глубоких траншей при устройстве диафрагменных стен. Двухколёсный режущий модуль со сферическими шарошками разрабатывает твёрдые скальные слои без предварительного устройства отверстий и допускает непрерывную работу до 100 часов, что уменьшает число подъёмов модуля. Модуль работает стабильно, с минимальной ударной нагрузкой на редуктор. Незначительное нарушение грунта позволяет вести работы рядом со зданиями. Отклонение траншеи от вертикали контролируется в пределах 1‰. Для работы одной сферической шарошки требуется прижимное усилие не менее 5 т. Комплект колёс толщиной 1200 мм содержит 54 шарошки; в разрушении породы в среднем участвует одна треть, то есть 18 шарошек, поэтому суммарное необходимое усилие составляет не менее 90 т. Каждый редуктор воспринимает 45 т нагрузки и должен обладать достаточной радиальной несущей способностью. Проектный крутящий момент редуктора составляет 150 кН·м. Выходной конец редуктора выполнен в виде конического шестигранника для быстрой установки и снятия режущего колеса. Неподвижные режущие элементы делятся на боковые и основные: конструкция содержит три боковых элемента и по два основных на каждой линии траектории. Откидной зуб выполнен в виде ролика. Масса гидрофрезы — 160 000 кг, масса гидрофрезерного модуля — 47–60 т. Толщина стены составляет 1000–2000 мм. Максимальный крутящий момент редуктора достигает 180 кН·м, частота вращения выходного вала составляет 0–20 об/мин, максимальное прижимное усилие — 60 т, максимальное давление на грунт — 120 т.
