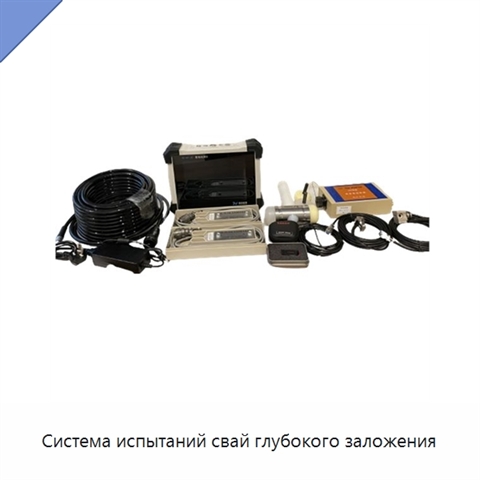

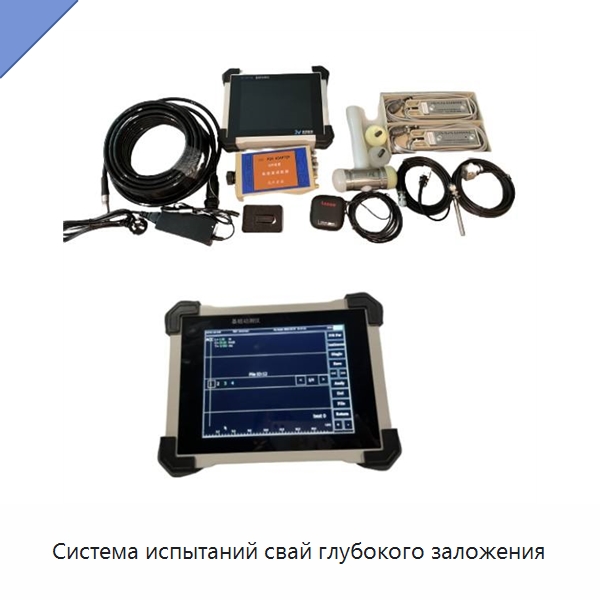

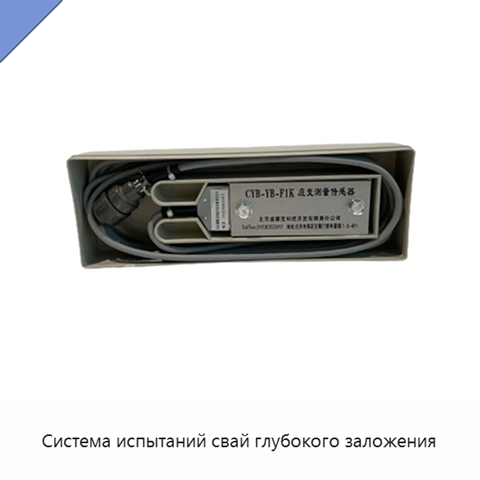

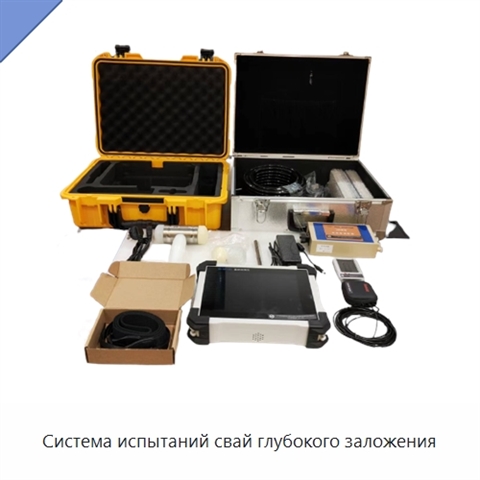

Система испытаний свай глубокого заложения

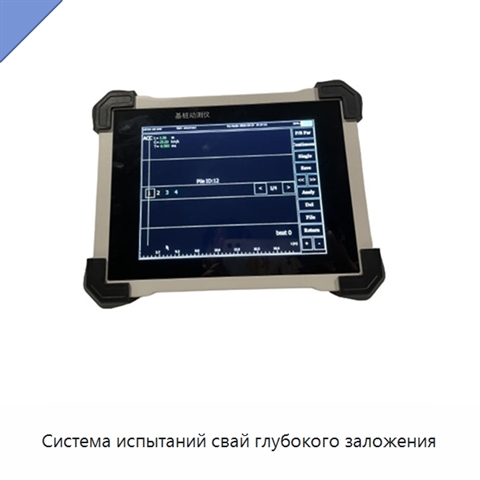

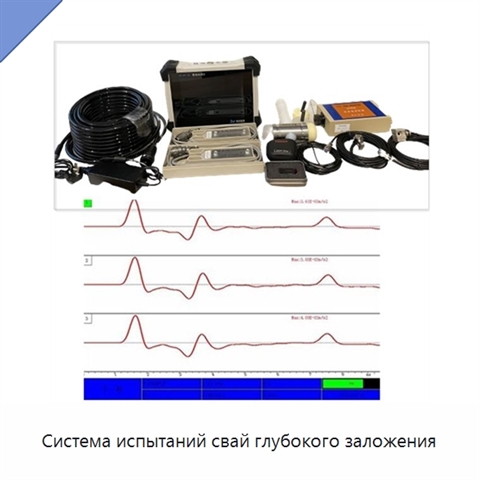

Система оснащена программным обеспечением для анализа результатов испытаний свай. Поддерживается анализ несущей способности одиночной сваи при высокодеформационных испытаниях, а также анализ растягивающих и сжимающих напряжений при мониторинге свай. Обработка волновых сигналов включает усиление, перенос, поворот и фильтрацию. Доступны режимы отображения исходной кривой, кривой скорости, кривой силы, кривой силы и скорости, кривых верхней и нижней бегущих волн, кривой скорости перемещения, кривой энергии и кривой растягивающего напряжения. Содержимое выходных данных можно настраивать, поддерживается несколько способов вывода. Коэффициенты демпфирования можно регулировать для получения расчётных результатов при разных значениях JC. Установлен жидкокристаллический дисплей с диагональю 264,16 мм и разрешением 640 × 480. Для хранения данных используется жёсткий диск, память рассчитана на данные по 3000 сваям. Длина записи составляет 1k, разрешение АЦП — 16 бит, плавающее масштабирование — 8 бит. Системный шум менее 30 мкВ, динамический диапазон не менее 80 дБ. Передача данных выполняется через USB, полоса частот составляет от 10 Гц до 12 000 Гц. Время работы в режиме ожидания от встроенной литиевой батареи превышает 6 ч. Управление осуществляется через сенсорный экран. Предусмотрены 2 канала ускорения и 2 канала деформации. Рабочая температура составляет от -5 °C до +40 °C. Габариты — 25 × 20 × 7 см, масса с батареей — 2,5 кг.

Наименование производителя

Deep Foundations High Strain Dynamic Testing With CAPWAP and Case Software for Pile Testing and Monitoring
