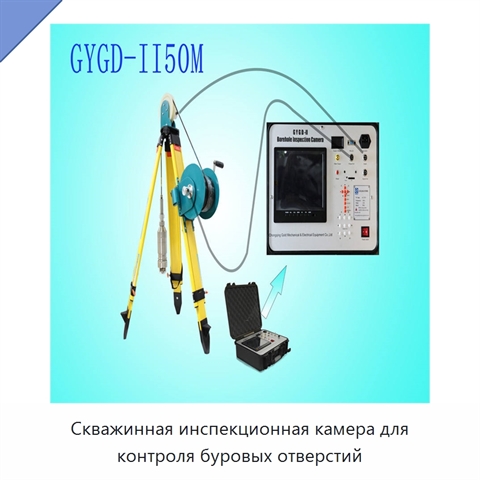

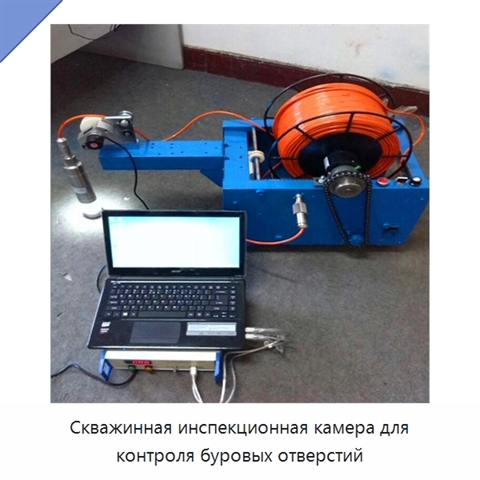

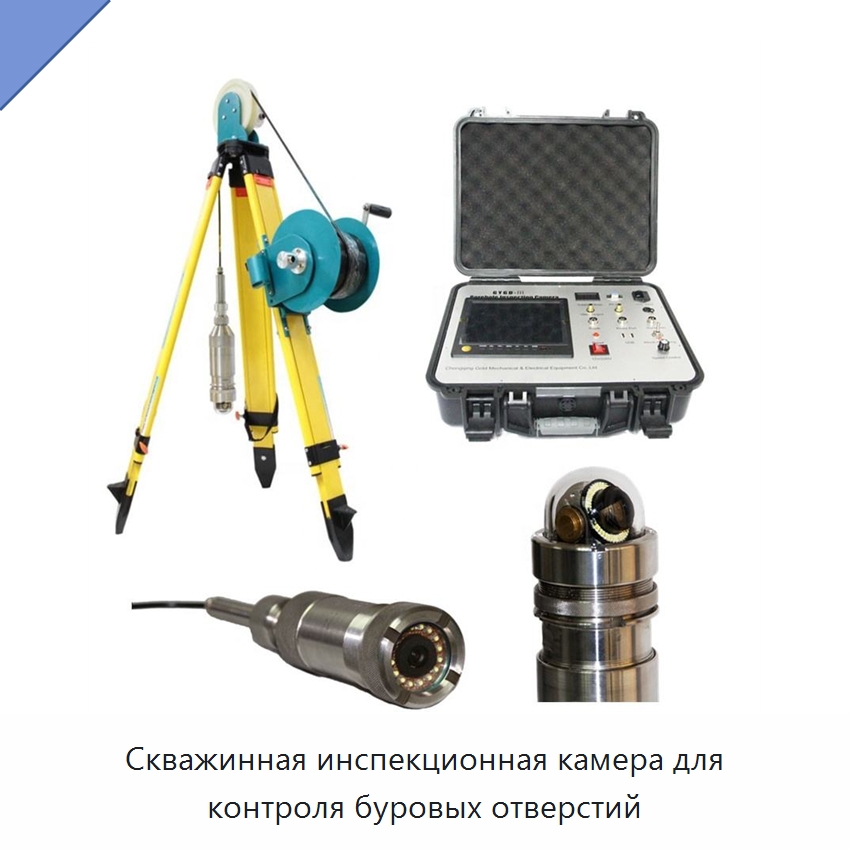

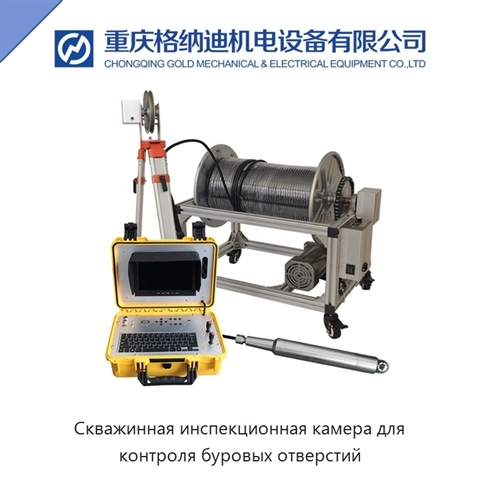

Скважинная инспекционная камера для контроля буровых отверстий

Скважинная инспекционная камера использует зонд с цветной камерой для работы при низкой освещённости и отражающей аксиконной линзой, формирующей обзор 360° стенки скважины. Компьютерная обработка объединяет полученные кадры в непрерывное развернутое изображение стенки; последовательность отображения направлений идёт с севера на восток, юг и запад с возвратом к северу, а продольное соединение кадров выполняется по глубине. Оборудование формирует цифровой керн, который может заменить отбор керна бурением. Программные средства извлекают данные по заданным требованиям, помогают определить положение и толщину пластов, а также местоположение, ориентацию и залегание трещин и автоматически формируют статистику. Изображения имеют высокую чёткость; размер изображения составляет 795×596 пикселей, вертикальное разрешение — 0,1 мм, горизонтальное разрешение — 795 пикселей, телевизионное разрешение — 540 линий. Используется чересстрочная развертка 2:1 и видеовыход с сопротивлением 75 Ом. Точность подсчёта глубины составляет 0,01 м; счётчик глубины имеет шесть значащих цифр, младший разряд выражен в миллиметрах. Время таймера — 0,05 мс. Практический диаметр отверстия составляет 25–500 мм, диаметр зонда — 20–300 мм. Точность обследования — ±0,1°, рекомендуемая скорость — 5–10 м/с, максимальная глубина измерения скважины — 2000 м. Камера предназначена для обследования неосвещённых или сухих скважин.
