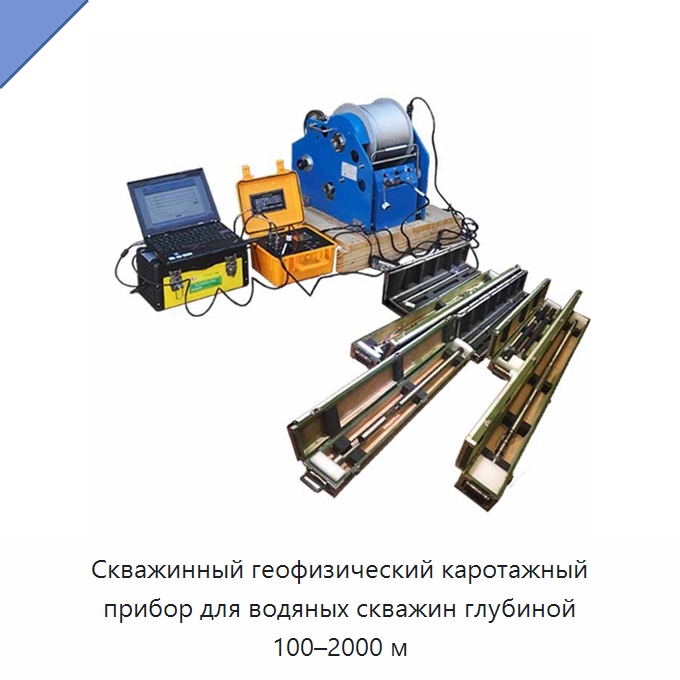

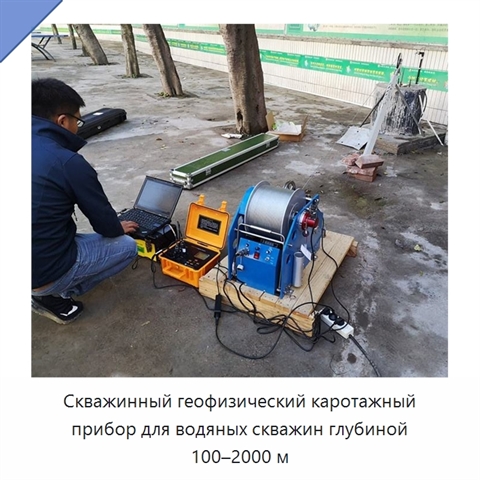

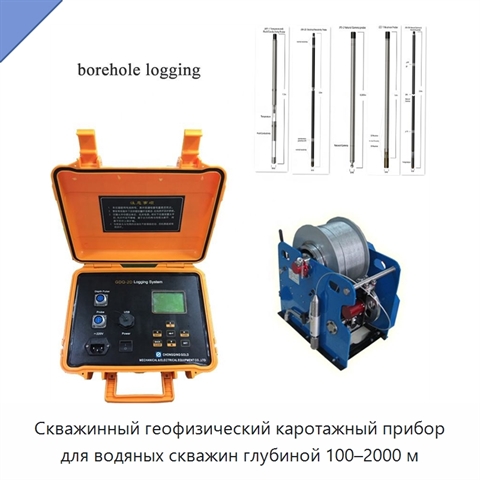

Скважинный геофизический каротажный прибор для водяных скважин глубиной 100–2000 м

Оборудование для скважинного геофизического каротажа работает с геофизическим зондом и электрической лебёдкой. Самоукладывающаяся швартовная лебёдка управляет кабелями и проводами при спуске геофизических приборов в скважину, рассчитана на тяжёлые нагрузки и быстро укладывает кабель, когда оборудование не используется. Условия эксплуатации включают электропитание 220 В при частоте 50 Гц, температуру от −20 °C до 45 °C и влажность не более 90 % при 45 °C. Система измерения глубины имеет диапазон 0–9999,99 м и разрешение 0,28 мм; диапазон измерения скорости составляет 0–9999 м/ч. Глубинный оптический сигнал включает 3600 импульсов на метр. Система передачи сигналов использует биполярное кодирование выходного сигнала забоя, обеспечивает связь с компьютером через USB и обнаруживает подземный сигнал на уровне от ±0,5 В до ±12 В. Масштабы графика глубины включают 1:10, 1:50, 1:100 и 1:0. Точность построения составляет 8 точек на миллиметр для кривой и 64 пикселя на квадратный миллиметр для изображения. Каротажные измерения и зонды включают естественное гамма-излучение, электрическое сопротивление, температуру, проводимость жидкости, трёхрычажный каверномер, плотность боковой стенки, гамма-компенсированное нейтронное измерение, нейтронное измерение, геотермальную температуру, инклинометрию и инклинометр с волоконно-оптическими гироскопами.
