Артикул: 427-379
Модель: ИВР-27(5Т)
Секция: Дополнительная

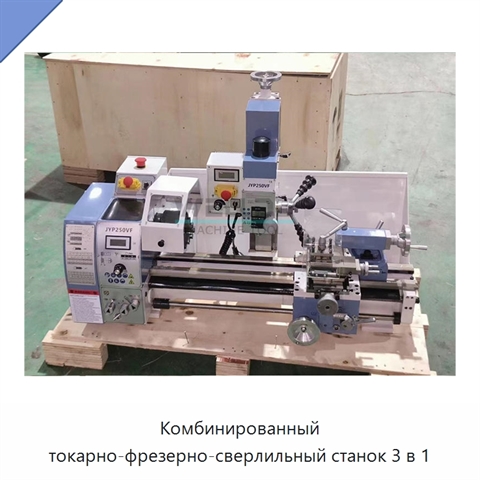

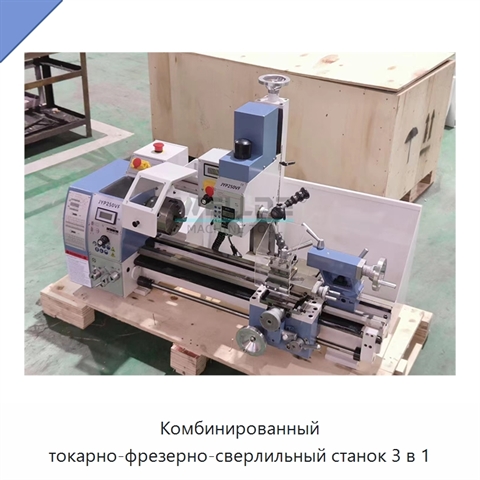

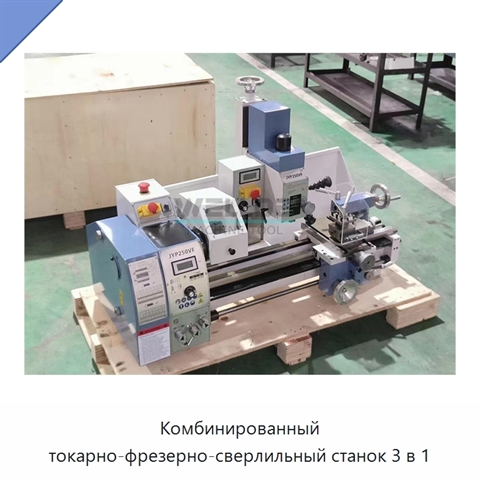

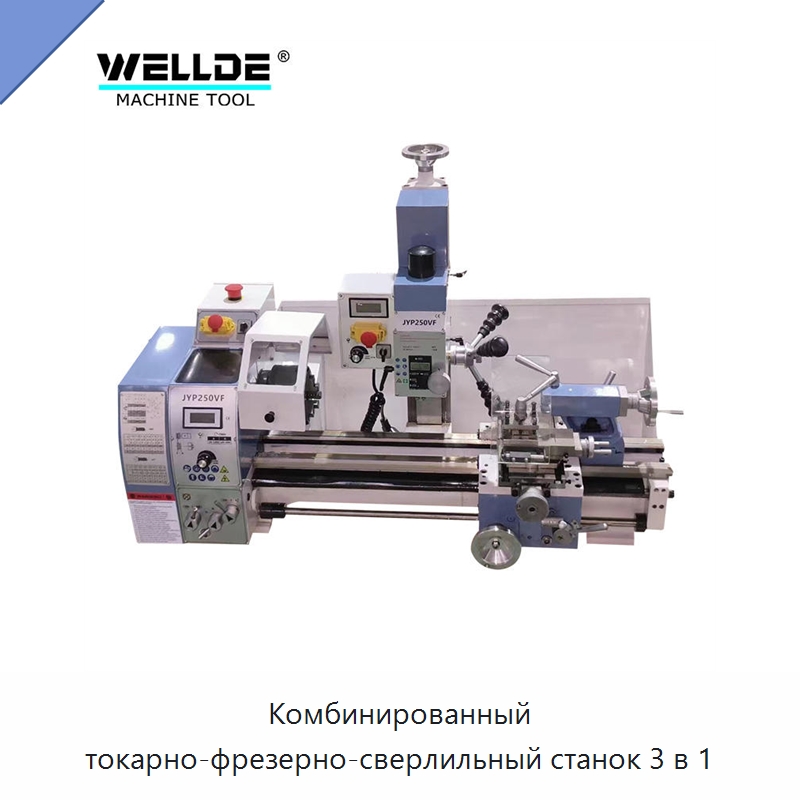

Комбинированный токарно-фрезерно-сверлильный станок 3 в 1
Комбинированный станок имеет регулируемую высоту головки, что увеличивает рабочую вместимость, и шпиндельное отверстие диаметром 26 мм. Шпиндель установлен на высокоточных подшипниках. Поперечные Т-образные салазки перемещаются горизонтально; предусмотрена вертикальная силовая подача. Опорный кронштейн салазок регулируется. Межцентровое расстояние составляет 550/750 мм, наибольший диаметр обработки над станиной — 250 мм, над поперечными салазками — 145 мм. Бесступенчатая частота вращения шпинделя регулируется в диапазоне 50–2250 об/мин. Максимальный поперечный ход резцедержателя равен 115 мм, продольный ход малого резцедержателя — 60 мм, максимальное перемещение пиноли задней бабки — 70 мм. Станок поддерживает 18 вариантов метрической и 21 вариант дюймовой резьбы; диапазон шага метрической резьбы составляет 0,2–3,5 мм. Поперечная подача шпинделя на резцедержатель равна 0,08–0,48 мм/об, продольная — 0,026–0,156 мм/об. Фрезерная головка обеспечивает сверление отверстий диаметром до 20 мм, концевое фрезерование до 16 мм и торцевое фрезерование до 52 мм; ход её шпинделя составляет 50 мм, ширина Т-образного паза — 10 мм, частота вращения — 50–2500 об/мин. Мощность двигателя составляет 1,1 кВт, мощность двигателя фрезерной головки — 750 Вт. Габариты станка — 1100/1300 × 600 × 860 мм, масса нетто — 180/200 кг.
Задать вопрос Искать на Baidu
Какую задачу решает комбинированный токарно-фрезерно-сверлильный станок
Комбинированный токарно-фрезерно-сверлильный станок используют для обработки заготовок с выполнением нескольких операций на одном оборудовании.
Характеристики ИВР-27(5Т)
Модель (по базе 91Т)ИВР-27(5Т)
Обрабатывающая способностьлёгкий режим
Максимальная длина заготовки (мм)800
Типгоризонтальный
Напряжение110 В/220 В
Комбинированный токарно-фрезерно-сверлильный станок - гибкость поставки.
Мы учитываем, что каждый проект индивидуален. В связи с этим по запросу мы уточним, возможна ли донастройка технических характеристик, типоразмеров и комплектации ИВР-27(5Т) под ваши требования (усилиями первого изготовителя или собственного завода в России).
Мы учитываем, что каждый проект индивидуален. В связи с этим по запросу мы уточним, возможна ли донастройка технических характеристик, типоразмеров и комплектации ИВР-27(5Т) под ваши требования (усилиями первого изготовителя или собственного завода в России).
Дата последней сверки данных: 08.10.26
Производитель и характеристики проверены.
Люди, которые искали Комбинированный токарно-фрезерно-сверлильный станок, также смотрели:
+5 фотоЭкструзионная линия для производства ПВХ-углового профиля
Модель: РВЮ-92(5Ю)
В составе линии используется двухшнековый экструдер.

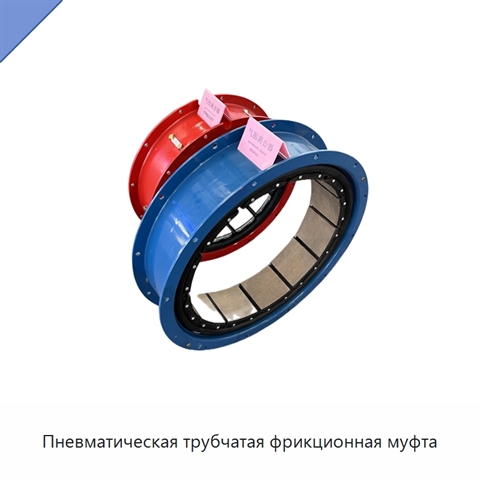

+5 фотоПневматическая трубчатая фрикционная муфта
