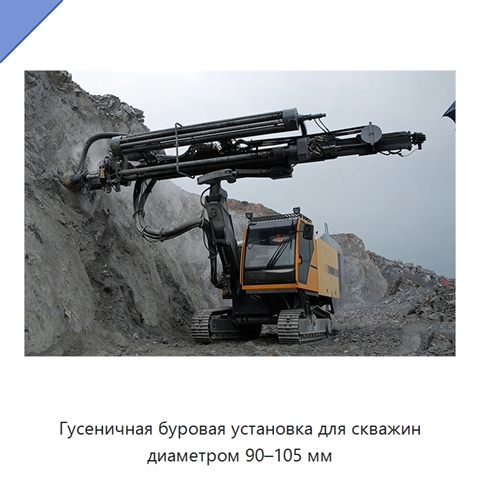

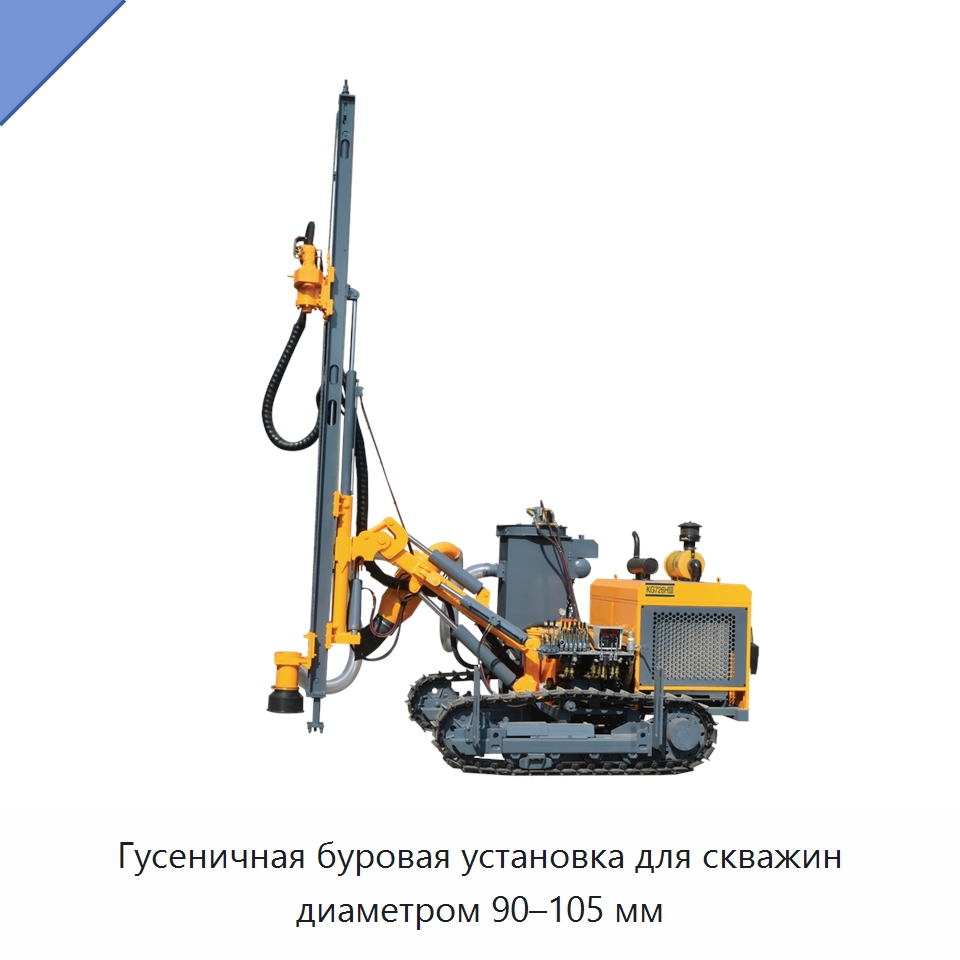

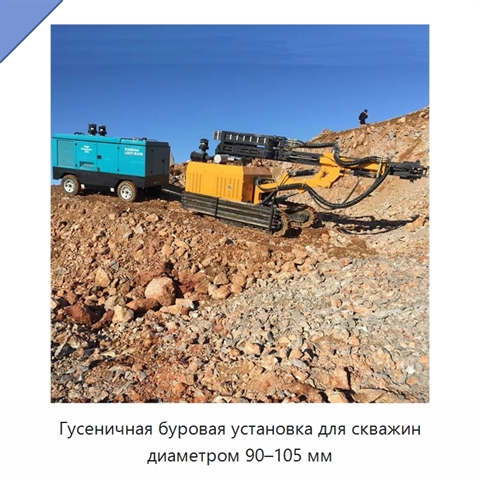

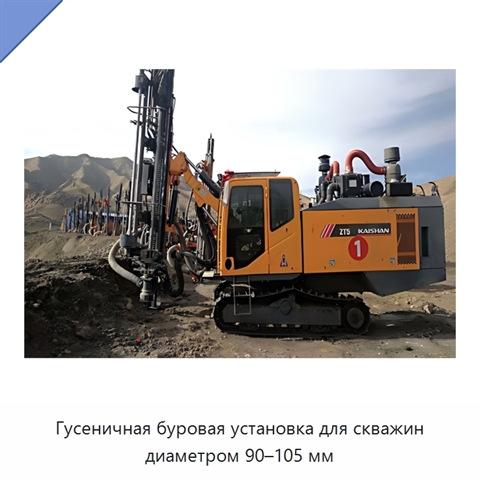

Гусеничная буровая установка для скважин диаметром 90–105 мм

Гусеничная буровая установка рассчитана на бурение скважин диаметром 90–105 мм в породах с коэффициентом крепости 6–20. Экономически целесообразная глубина бурения составляет 24 м. Транспортные габариты — 8630×2100×2830 мм, масса — 13 000 кг, дорожный просвет — 430 мм. Угол выравнивания гусеничного хода составляет ±10°, скорость передвижения — 0–3 км/ч, преодолеваемый подъём — 25°, тяговое усилие — 120 кН. Крутящий момент достигает 1400 Н·м при частоте вращения 0–120 об/мин. Буровая стрела поднимается на 47° и опускается на 20°, угол её поворота составляет 20° влево и 50° вправо. Каретка поворачивается на 95° в каждую сторону, угол наклона балки — 120°. Компенсационный ход равен 1200 мм, ход вращательной головки — 3490 мм, максимальное усилие подачи — 25 кН. Подача осуществляется мотором и роликовой цепью. Количество буровых штанг — 7+1; штанга имеет диаметр 64 мм и длину 3000 мм. Шестицилиндровый двигатель развивает номинальную мощность 176 кВт при номинальной частоте вращения 2200 об/мин. Гидравлическая система включает четыре шестерённых насоса. Производительность винтового воздушного компрессора составляет 10 м³/мин при давлении нагнетания 15 бар. Передвижение и бурение управляются гидравлическими пилотными системами. Автоматическая электрогидравлическая система предотвращает заклинивание. Рабочее напряжение — 24 В постоянного тока. Уровень шума в кабине не превышает 85 дБ(А). Кабина оснащена регулируемым сиденьем, штатной системой отопления и охлаждения, а также радиоприёмником. ^*

*) Формулировки описания принадлежат зарубежному производителю и приведены без изменений. Инженеры отдела 91Т уже поставили в план техническую и стилистическую редактуру описания. В ближайшее время мы пересмотрим характеристики и терминологию, проверим технические детали и доработаем текст описания ЕМЖ-81(4В), чтобы он отвечал на большинство вопросов и ясно раскрывал назначение и возможности оборудования. Хотите получить ответ быстрее — задайте вопрос сейчас же.
