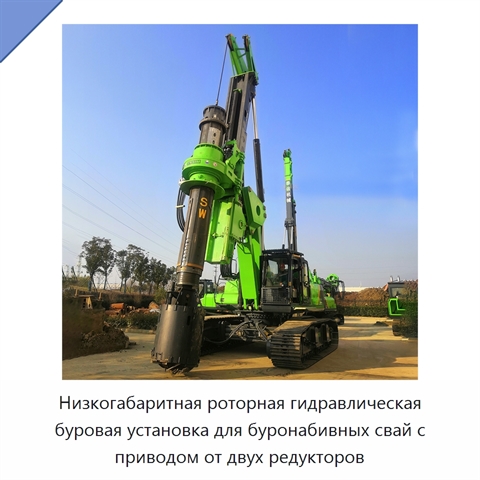

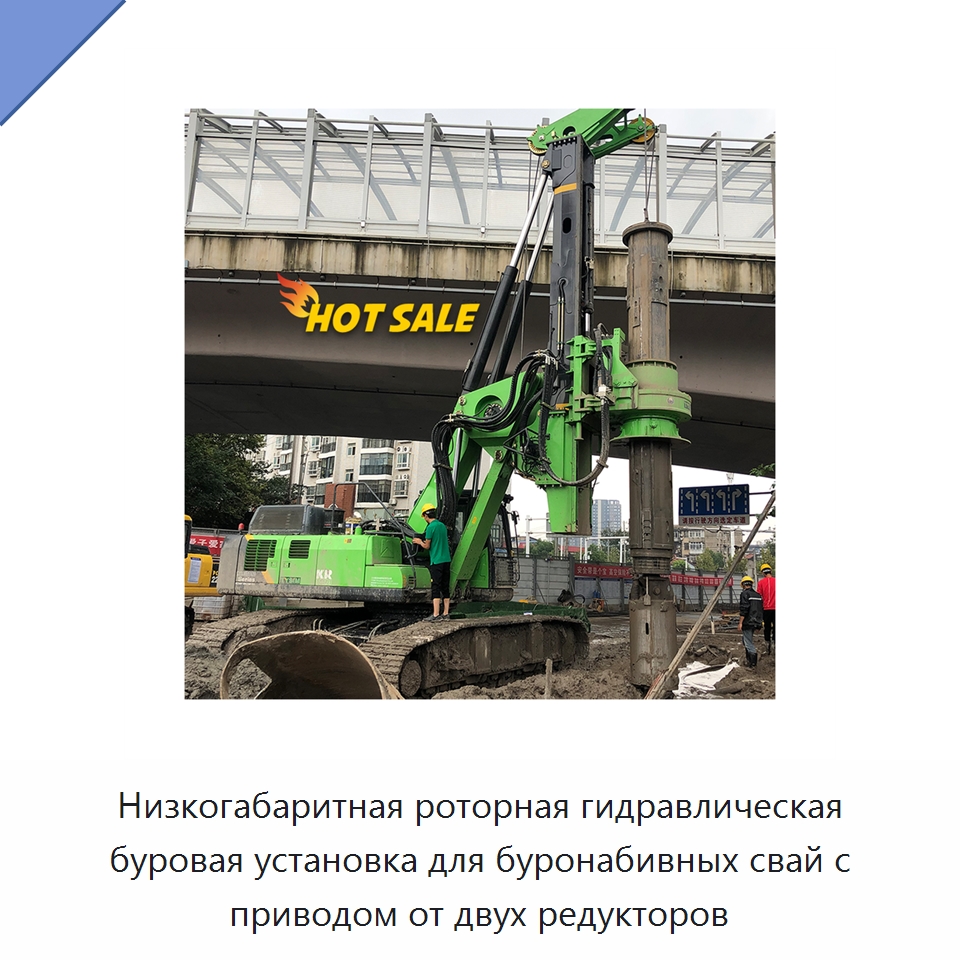

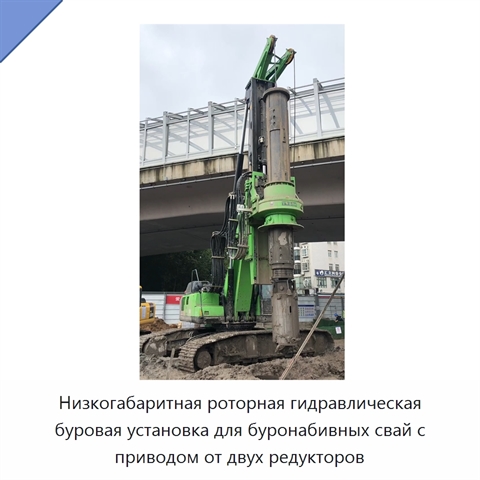

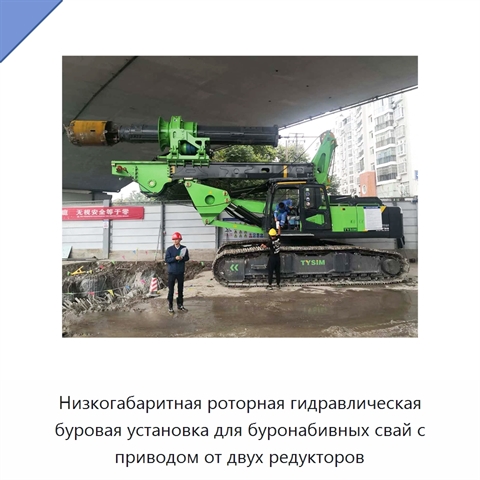

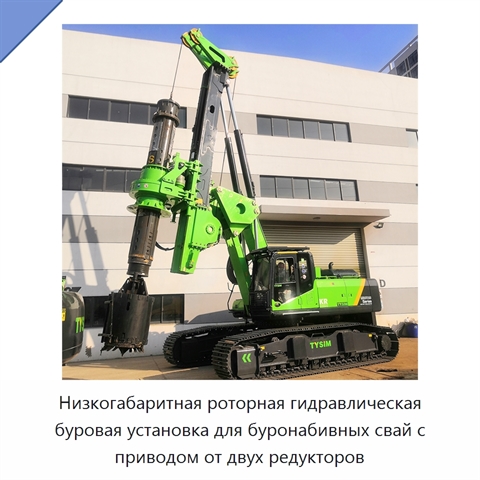

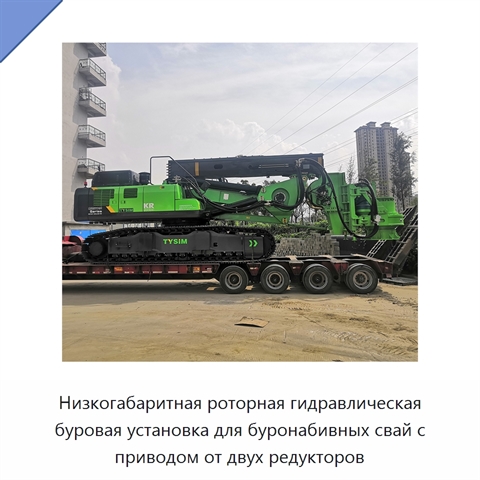

Низкогабаритная роторная гидравлическая буровая установка для буронабивных свай с приводом от двух редукторов

Роторная гидравлическая буровая установка с приводом от двух редукторов бурит скважины диаметром до 2000 мм на глубину до 31,2 м. Максимальный крутящий момент при бурении достигает 320 кН·м, рабочая частота вращения находится в диапазоне 6–26 об/мин. Келли-штанга с замковым соединением имеет наружный диаметр 650 мм и состоит из восьми секций длиной 5,3 м каждая. Давление в системе составляет 34,3 МПа, пилотное давление — 3,9 МПа, а ход цилиндра — 2000 мм. Максимальное подъёмное усилие достигает 220 кН. Основная лебёдка имеет тяговое усилие 230 кН и скорость 66 м/мин, вспомогательная — соответственно 110 кН и 70 м/мин. Мачта допускает боковой наклон на ±5°, наклон вперёд на 5° и назад на 90°. Максимальная скорость передвижения равна 1,5 км/ч, тяговое усилие установки — 560 кН. В рабочем положении высота установки составляет 11087 мм, ширина — 4300 мм; транспортные габариты равны 10651 мм в длину, 3000 мм в ширину и 3590 мм в высоту. Ширина гусеничной плиты составляет 800 мм, радиус поворота хвостовой части — 3604 мм. Двигатель имеет шесть цилиндров рядного расположения диаметром 125 мм с ходом 147 мм, водяное охлаждение, турбонаддув и охлаждение воздуха по схеме «воздух — воздух». Его максимальный крутящий момент равен 1898 Н·м при 1400 об/мин, стандарт выбросов — EUⅢ.
