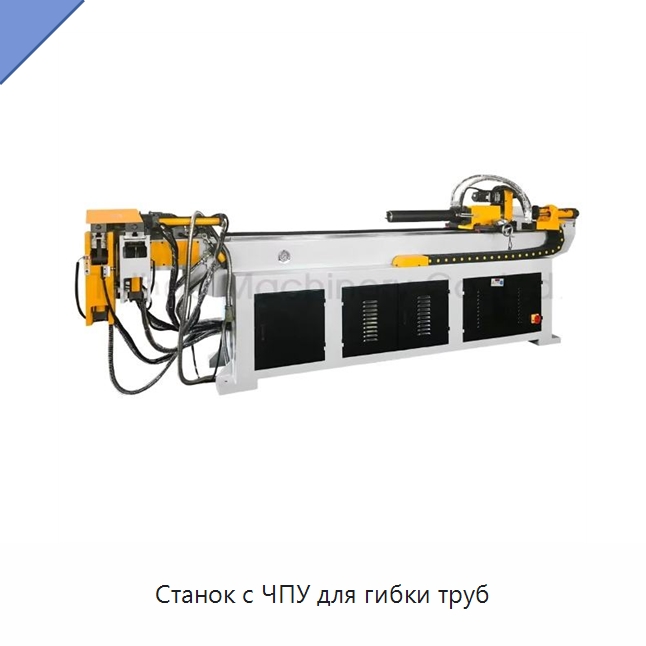

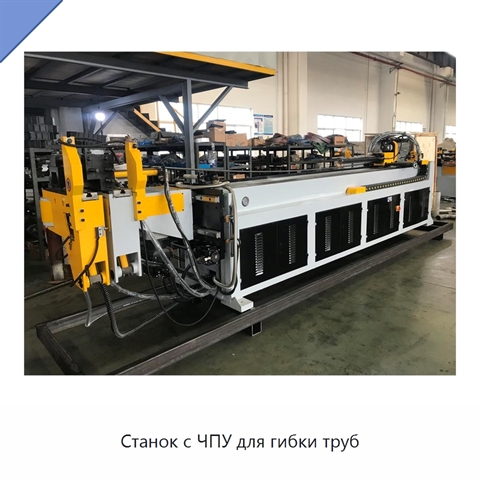

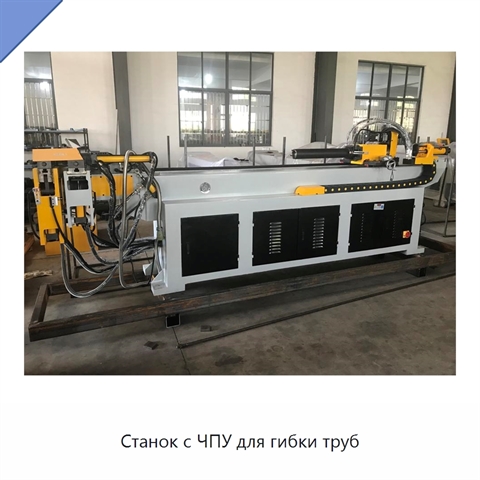

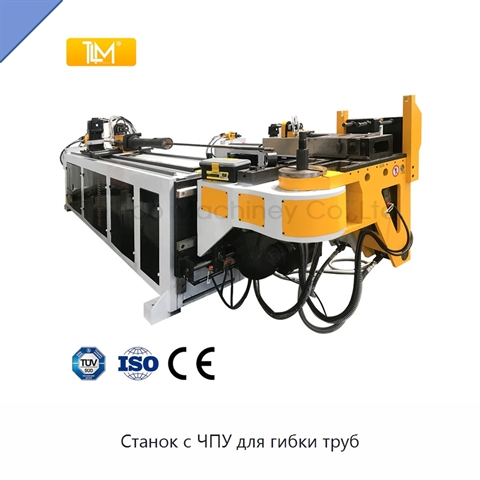

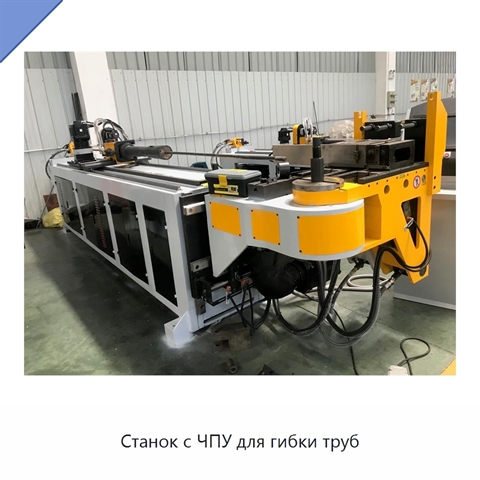

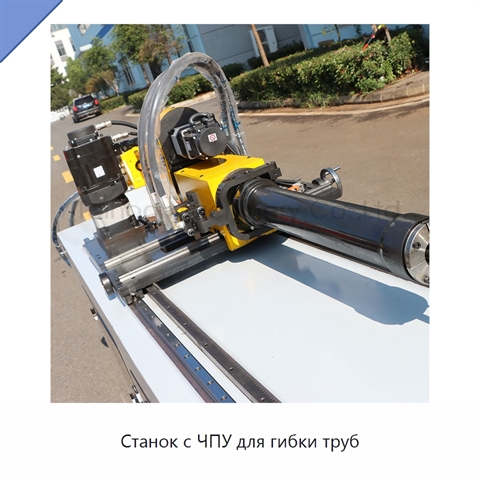

Станок с ЧПУ для гибки труб

Станок для гибки труб оснащён системой управления с промышленным компьютером, сенсорным экраном и функцией автоматического обнаружения ошибок с выводом сообщений о неисправностях на экран. Процессорная память рассчитана на хранение 400 групп файлов; файлы можно размещать во встроенной памяти компьютера или на диске для расширения числа групп. Технологические документы вводятся через сенсорный экран, поддерживающий переключение между китайским и английским языками; печать документов выполняется после подключения принтера. Для каждой трубы настраиваются компенсация, скорость и зазор при съёме с учётом материала. Для каждого изгиба программируются пять команд перемещения и десять скоростей. Подача материала выполняется прямым или зажимным способом. Файлы защищены ключом от случайного изменения. Система управления охлаждается теплообменником; предусмотрен выбор кондиционера с числовым управлением. Автоматическая подача масла снижает трение при гибке, увеличивает срок службы дорна и поддерживает качество гибки. Положения входа материала, зоны безопасности и оснастки тележки подачи задаются вручную и автоматически запоминаются, что уменьшает ошибки измерения и риск столкновения. Для углеродистой трубы минимальный радиус гибки составляет 1,5 диаметра при диаметре 38,1 мм и толщине стенки 2,5 мм; для нержавеющей трубы — 1,5 диаметра при диаметре 31,75 мм и толщине стенки 2,1 мм. Длина гибкой трубы — 1900 мм, максимальный радиус — 200 мм, максимальный угол — 185°, число гибочных операций — 32. Максимальные скорости гибки, вращения и подачи составляют соответственно 45°/с, 280°/с и 900 мм/с; точность угла гибки — ±1°, угла вращения — ±0,1°, длины подачи — ±0,1 мм. Давление масляного пресса — 12 МПа. Максимальное число групп гибки — 2000. Масса станка — 2000 кг, габариты — 380 × 100 × 130 см.

Наименование производителя

DW 38 CNC Automatic Pipe Bender Servo System High Bending Accuracy Mandrel Tube Bending Machine
