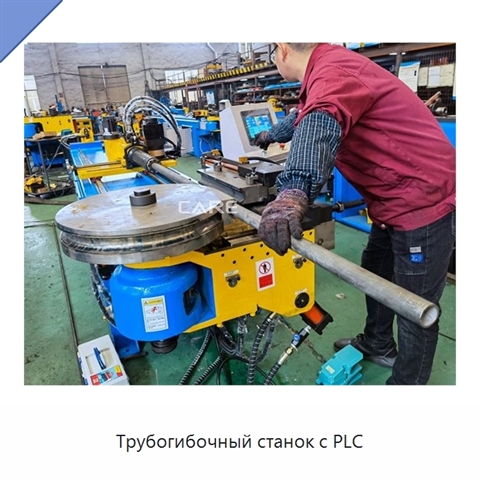

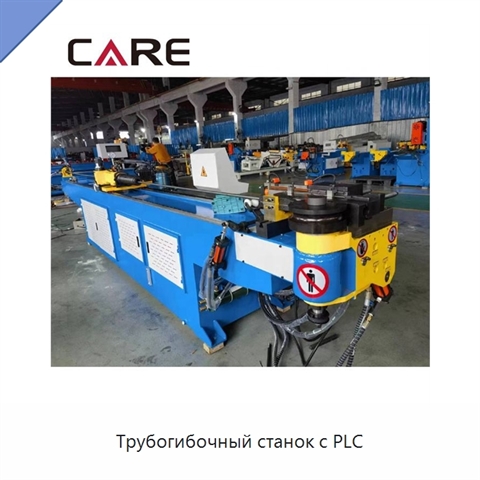

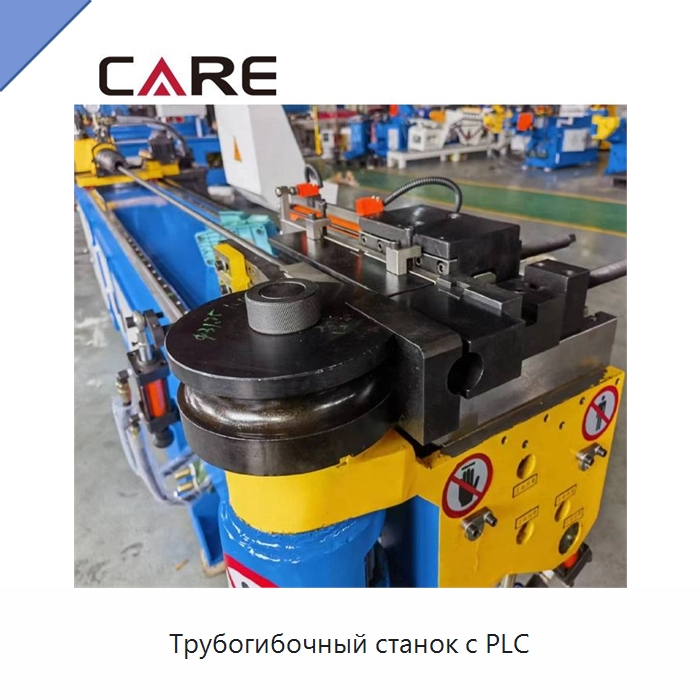

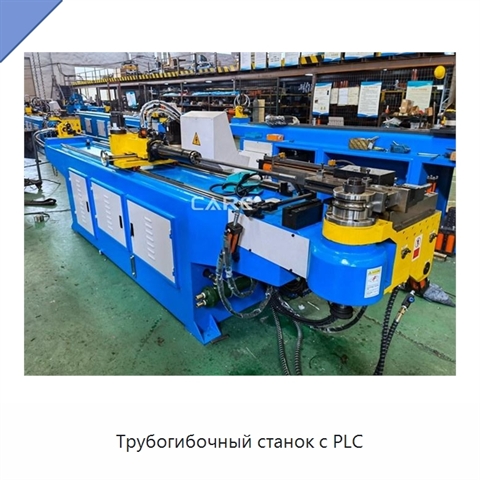

Трубогибочный станок с PLC

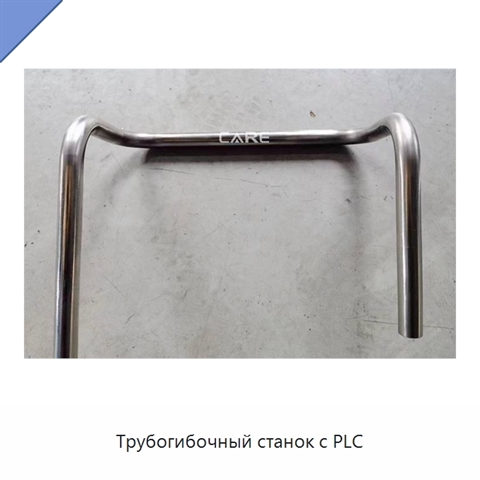

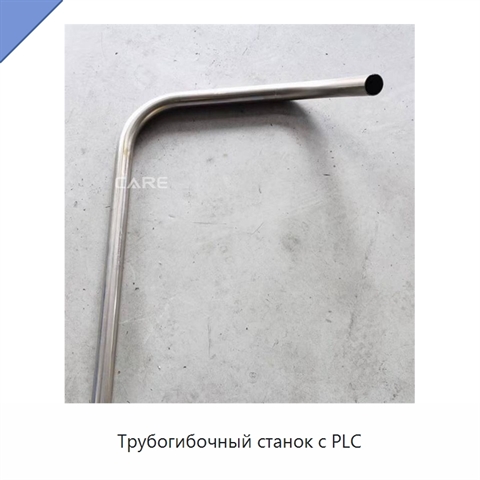

Интерактивный сенсорный экран обеспечивает автоматический и ручной режимы работы, системную диагностику и поддержку нескольких языков интерфейса. Стандартное направление гибки — по часовой стрелке; зажим на зажимной и прижимной матрицах полностью гидравлический, предусмотрены гидравлический зажим с отводом и прямодействующая прижимная матрица с клапаном регулировки скорости, а ось гибки приводится цилиндром; память рассчитана на 500 программ, в каждой допускается до 32 изгибов; для осей Y, B и C задаются независимые программируемые скорости и настройки пружинения материала отдельно для каждого изгиба. Перед завершением процесса заготовка автоматически освобождается, а оси подачи и вращения приводятся серводвигателями; запуск цикла осуществляется ножной педалью, охлаждение — воздушное. Оборудование формирует повторяемые изгибы в трубах из стали, нержавеющей стали, алюминия, титана, латуни и меди; для углеродистой трубы диаметром 50 × 2 мм максимальный радиус составляет 1,5D. Максимальный угол равен 185°, длина обрабатываемой трубы — 2400 мм, для каждой трубы предусмотрено 16 последовательных действий, максимальное число групп — 99; предельные скорости составляют 25°/с для рабочего движения, 180°/с для вращения и 700 мм/с для подачи, точность угла вращения — ±0,1°, длины подачи — ±0,1 мм; давление гидравлической системы — 14 МПа; мощность серводвигателя вращения — 750 Вт, серводвигателя подачи — 1000 Вт, электродвигателя — 5,5 кВт. В поставку входят один комплект оснастки для гибки протяжкой, кронштейн зачистной матрицы, оправочный стержень, руководство по эксплуатации и техническому обслуживанию и ящик с отрегулированными инструментами; стандартный инструмент выполнен из стали 45. Масса оборудования — 1500 кг, габариты — 320 × 85 × 120 см.

Наименование производителя

DW50CNC Automatic Hydraulic Tube Bending Machine Extension Mandrel Length Aluminum Pipe New Condition Featuring Core Motor Pump
