Артикул: 314-967 Модель: ЮЖМ-87(4Т) Секция: Дополнительная

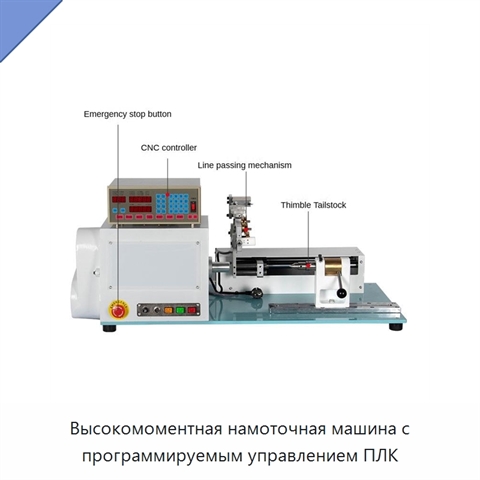

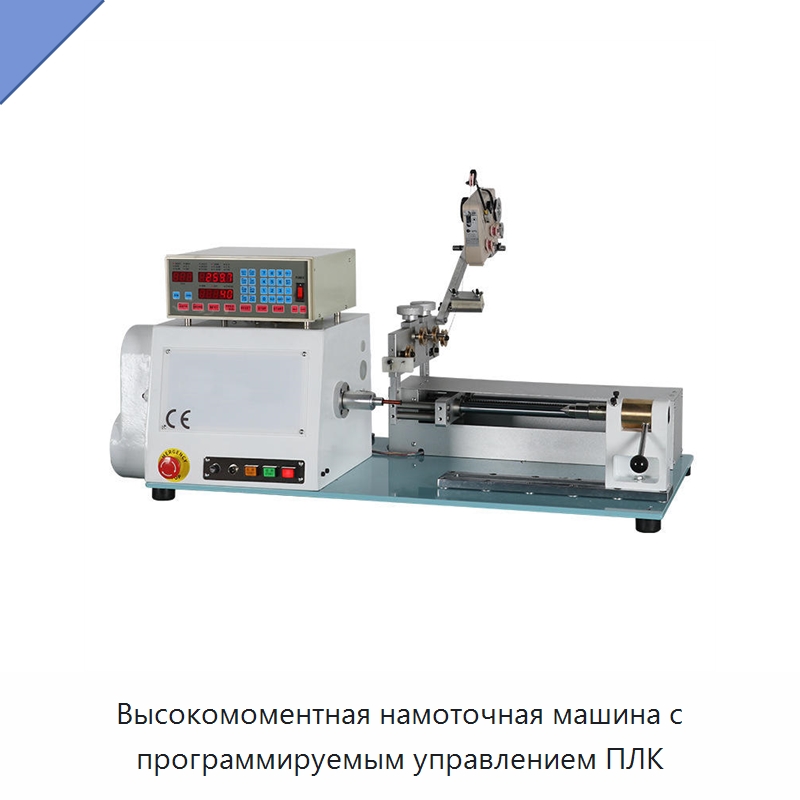

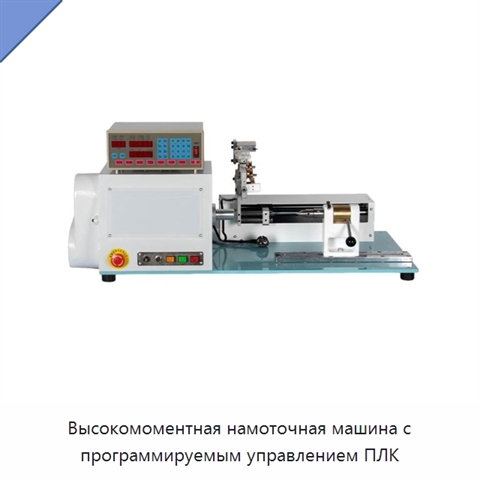

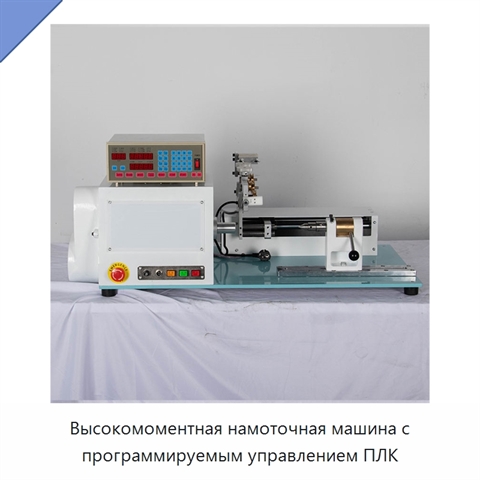

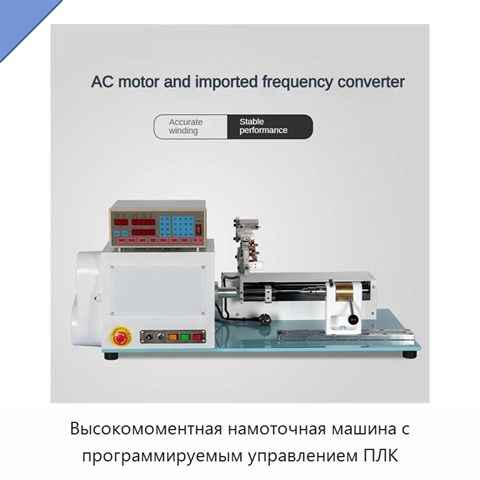

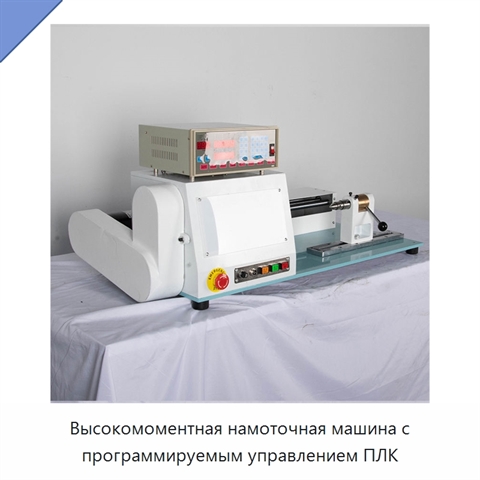

Высокомоментная намоточная машина с программируемым управлением ПЛК

Высокомоментная намоточная машина работает с медным, алюминиевым и эмалированным проводом диаметром 0,1–3,0 мм. Шаг укладки регулируется в пределах 0,001–9,999 мм с точностью ±0,001 мм; максимальная ширина составляет 350 мм, а максимальный диаметр намотки — 200 мм. Шпиндель оснащён двигателем постоянного тока мощностью 500 Вт с прямым приводом; максимальная скорость достигает 2000 об/мин. Счётчик отображает до 9999,9 витка на цифровом дисплее высокой точности и поддерживает запоминание точки останова. Автоматическое переключение между большим и малым кругом адаптирует намотку к каркасным и полым катушкам. Управление ПЛК позволяет предварительно задать 50 наборов технологических параметров и вызывать план одним нажатием. Безлюфтовая передача выполнена на основе червячной пары и прецизионного ходового винта, что устраняет вибрационное смещение. Для специальных кабелей и шпинделей предусмотрена разработка приспособлений. Безопасность работы обеспечивают кнопка аварийной остановки, защита от перегрузки и двухручный пусковой переключатель. Тройной механизм защищает от обрыва, укладки витков внахлёст и отключения.
Наименование производителяDY-7170 High-Speed Winding Machine Features Emergency Stop Overload Protection and Two-Hand Operation, DY-7170 Industrial Winding Machine Large Capacity Coil Handling Precision Positioning System Heavy Wire, DY-7170 Heavy Duty Winding Machine Programmable PLC Control Industrial Grade Construction Power Coil Equipment, DY-7170 Precision Torque Winder DC Motor System Large Diameter Coil Handling Customizable Fixture Option
Задать вопрос Искать на Baidu

Какую задачу решает намоточная машина

Намоточная машина используется для точной намотки провода с регулируемым шагом с адаптацией к каркасным и полым катушкам.
Намотка провода

Характеристики ЮЖМ-87(4Т)

Модель (по базе 91Т)ЮЖМ-87(4Т)
Основные компоненты.
Мощность (Вт)500 Вт
Видео выходного контролянедоступно
Напряжение220 В
Намоточная машина - гибкость поставки.
Каждый проект имеет свои особенности, и мы это учитываем. Именно поэтому по запросу мы уточним у производителя, возможна ли корректировка технических характеристик, типоразмеров и комплектации ЮЖМ-87(4Т) под условия применения (руками первого изготовителя или собственного производства в России).

Дата актуализации информации: 29.08.26

Производитель и параметры оборудования проверены.
