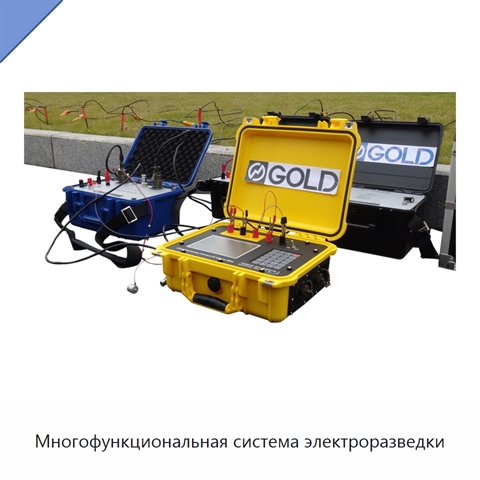

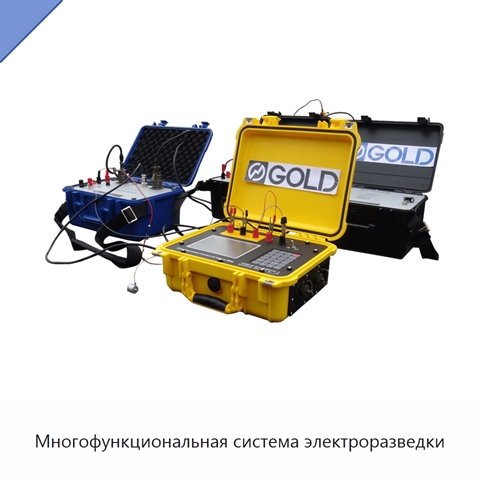

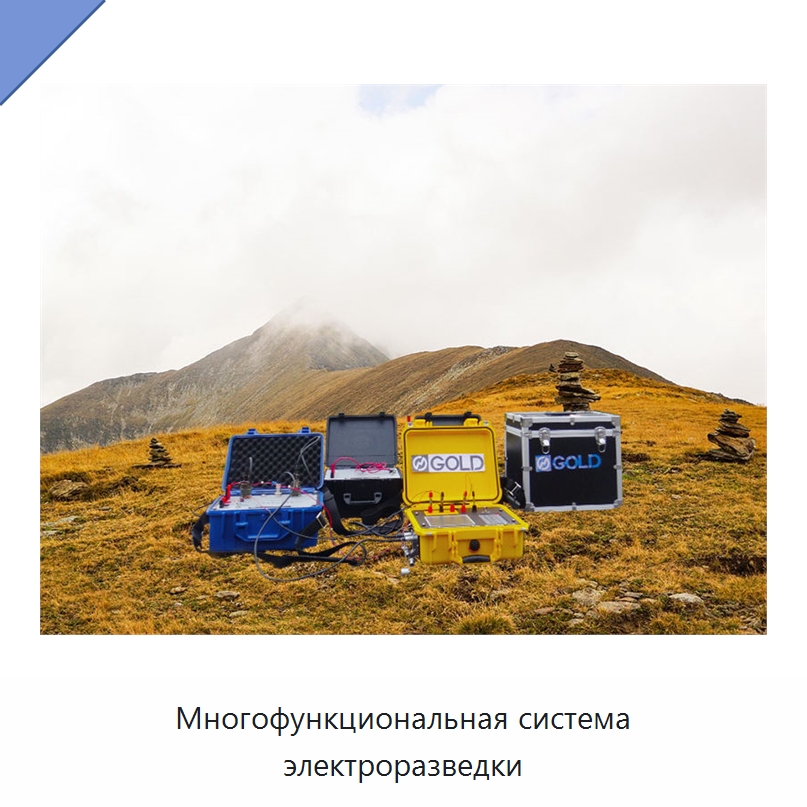

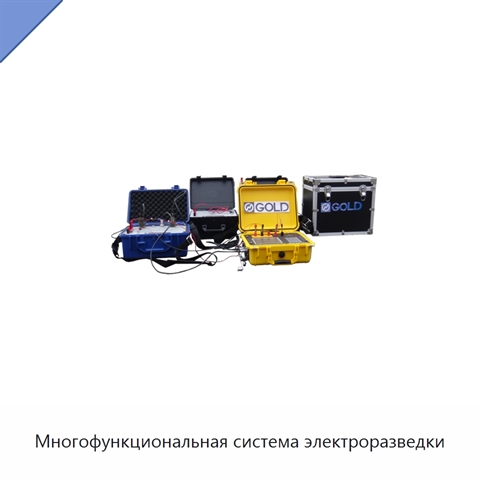

Многофункциональная система электроразведки

Многофункциональная система электроразведки регистрирует полные формы сигналов тока и потенциала для измерения удельного электрического сопротивления и вызванной поляризации. Приёмная часть измеряет напряжение в диапазоне ±40 В с разрешением 5 нВ. Точность измерения напряжения при значении выше 1 мВ составляет не более 0,1 %, а при значении до 1 мВ — ±1 мкВ. Диапазон измерения тока составляет 0–6000 мА, разрешение по току — 10 нА; при токе не менее 10 мА погрешность равна ±0,1 %, при меньшем токе — ±2 мкА. Погрешность измерения кажущейся поляризуемости не превышает ±0,2 %. Частота дискретизации составляет 1 кГц, входной импеданс — не менее 50 МОм, подавление помех промышленной частоты 50 Гц — свыше 120 дБ. Предусмотрена автоматическая цифровая компенсация во всём диапазоне измерения напряжения. Передатчик рассчитан на напряжение питания до 1400 В, ток питания до 6 А и выходную мощность до 7500 Вт; длительность импульса регулируется от 1 до 64 с при соотношении рабочего цикла 1:1. Встроенная операционная система реального времени поддерживает обработку данных; предусмотрены отображение данных, мониторинг сигналов и интерфейс управления. Объём хранения данных составляет 16–64 ГБ. Внутренняя батарея напряжением 16,8 В и ёмкостью 12,5 А·ч обеспечивает до 20 часов непрерывной работы; предусмотрено питание от внешней батареи 12 В. Установлен цветной жидкокристаллический дисплей диагональю 6,4 дюйма с яркостью 1200 кд/м². Корпус имеет степень защиты IP67 и комплектуется прочным защитным кейсом. Компактная переносная конструкция предназначена для наружных полевых работ и обеспечивает стабильную работу в сложных условиях. Рабочая температура составляет от −20 до +60 °C при относительной влажности 95 %. Габариты системы — 300 × 225 × 132 мм, масса — 5,6 кг.

Наименование производителя

DZD-8A Multi Resistivity Imaging System Geophysical Instrument, DZD-8A Multi-function Full Wave DC Resistivity Meter, DZD-8A Multi Electrode Resistivity System Mineral Exploration, DZD-8A Multi-function Induced Polarization System
