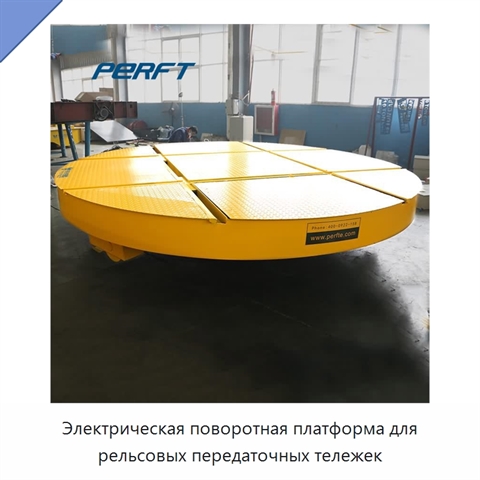

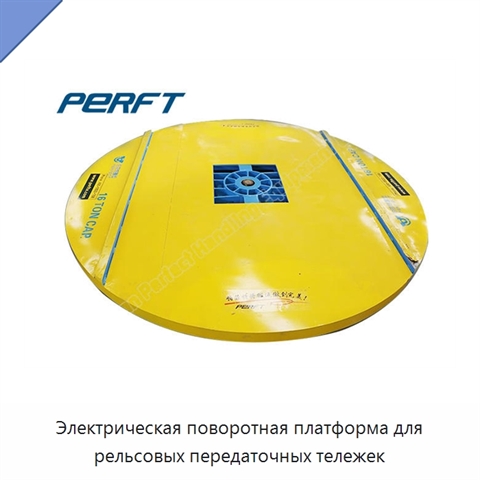

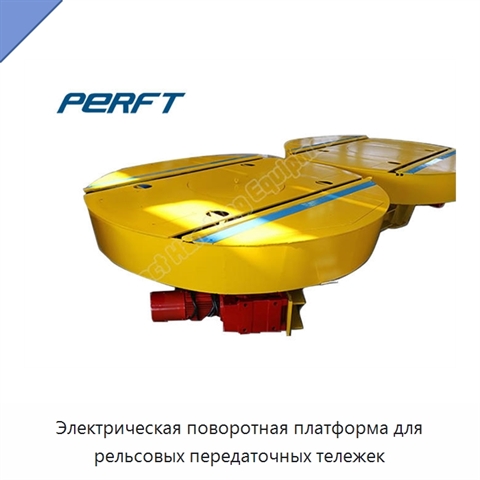

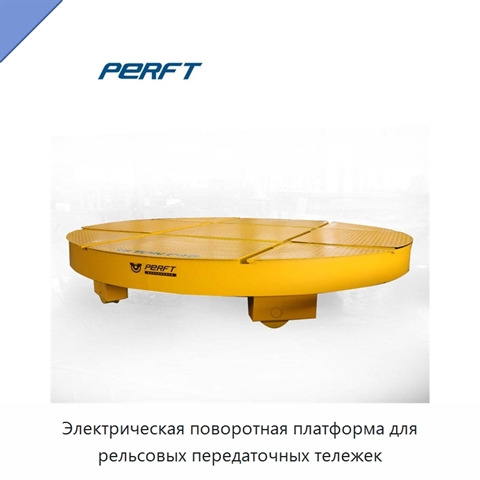

Электрическая поворотная платформа для рельсовых передаточных тележек

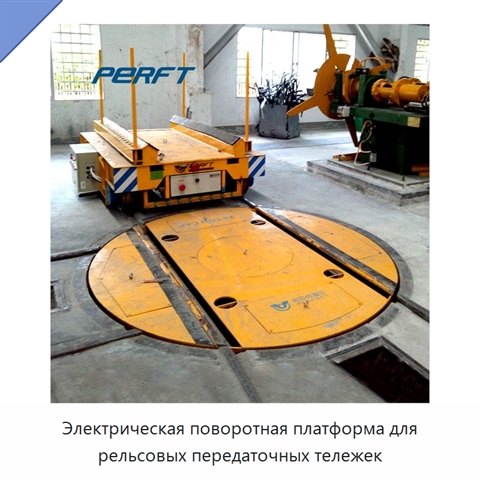

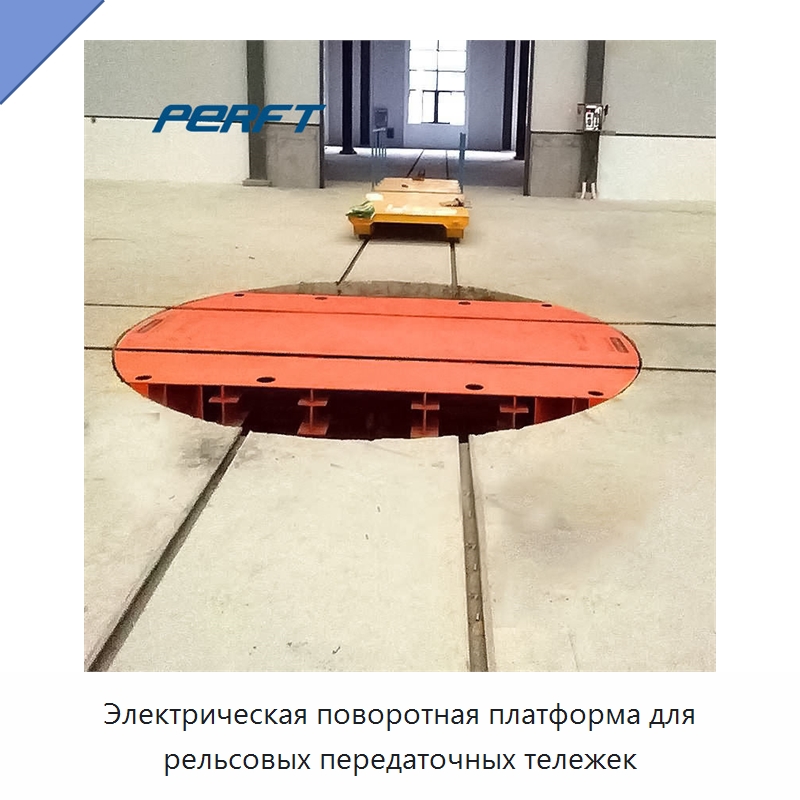

Поворотная платформа позволяет рельсовой передаточной тележке выполнять поворот на 90° на рельсах и соединять путь с вертикальными рельсами. Тележка движется по платформе; вращение выполняется автоматически или вручную, после поворота она продолжает движение по вертикальному пути. Система обеспечивает устойчивую работу, точное соединение рельсов и полностью автоматическое электрическое управление. Управление осуществляется с проводного пульта или дистанционного радиопульта; контроллер может быть кнопочным или джойстиковым. Электромагнитный тормоз автоматически срабатывает при отключении питания, а на пульте и платформе предусмотрены кнопки аварийной остановки. Для исполнений с номинальной грузоподъёмностью 2, 20, 50, 100 и 150 т размеры платформы соответственно составляют 2000×1500×450, 4000×2200×550, 5500×2500×650, 6500×2800×900 и 10000×3000×1200 мм. Колёсная база равна 1200, 2800, 4200, 4900 и 7000 мм, внутренний размер колеи — 1200, 1435, 1435, 2000 и 2000 мм. Диаметр колёс составляет 270, 350, 500, 600 и 600 мм, количество колёс — 4, 4, 4, 4 и 8, дорожный просвет — 50, 50, 50, 75 и 75 мм. Мощность двигателя для этих исполнений составляет 1, 2,2, 5, 10 и 15 кВт. Дальность движения на одной зарядке равна 6,5, 4,8, 4, 3,8 и 3,2 км, справочная масса — 2,8, 5,9, 8, 14,6 и 26,8 т.
