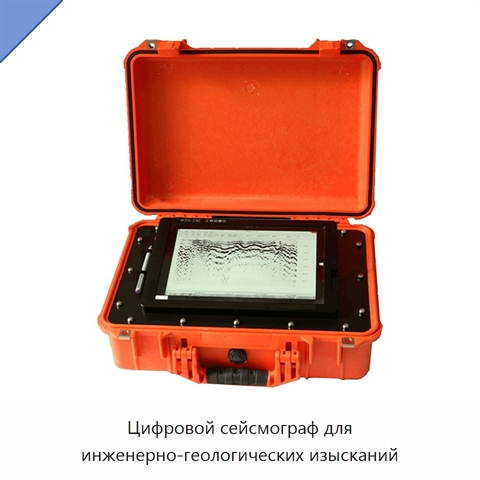

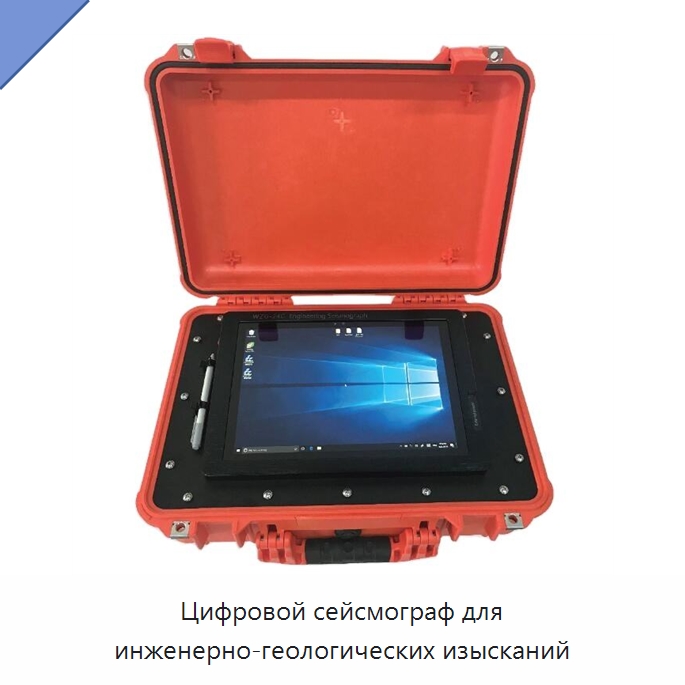

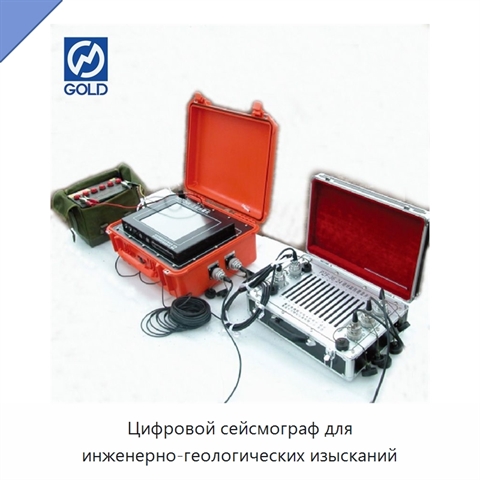

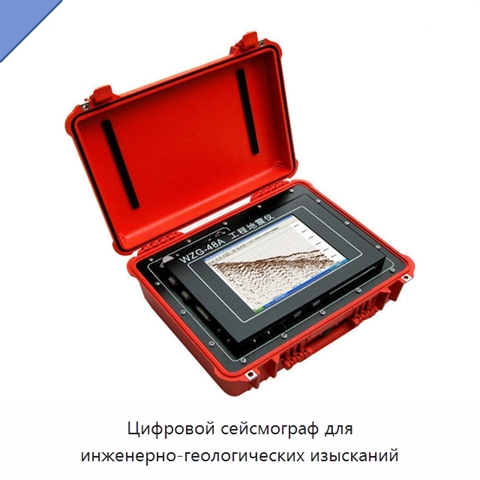

Цифровой сейсмограф для инженерно-геологических изысканий

Цифровой сейсмограф выполнен в виде единого блока со встроенным планшетным компьютером. Конструкция имеет защиту от ударов, пыли и воды, а внутренний литиевый аккумулятор обеспечивает автономную работу. Прибор поддерживает 6, 12, 24 или 48 каналов и 1024, 2048, 4096, 8192 или 16384 отсчёта. Частота дискретизации выбирается из значений 10 мкс, 25 мкс, 50 мкс, 100 мкс, 200 мкс, 500 с, 1 мс, 2 мс, 5 мс, 10 мс и 20 мс; для микросейсмической съёмки предусмотрен диапазон 1–200 мс. Аналого-цифровой преобразователь имеет разрядность 24 бита, накопление и усиление сигнала — 32 бита. Динамический диапазон составляет 144 дБ, полоса пропускания — 0,1–4000 Гц, уровень шума — 1 мкВ во всём частотном диапазоне. Согласованность амплитуды равна ±0,2%, согласованность фазы — ±0,01 мс, время задержки — 0–9999 мс. Рабочая температура составляет −10–+50 °C при относительной влажности 90%, температура хранения — −20–+60 °C. Питание осуществляется постоянным током 12 В, 4 А; для конфигурации с 48 каналами ток составляет 5,5 А. Габариты — 400 × 310 × 180 мм. Данные передаются через USB-порт. Программное обеспечение отображает продольные разрезы и цветные графики с высоким разрешением, а также контролирует фоновые шумы и принимает сигналы запуска для начала отбора данных. При испытаниях источником возбуждения могут служить удар молотом, электрическая искра или взрыв.
