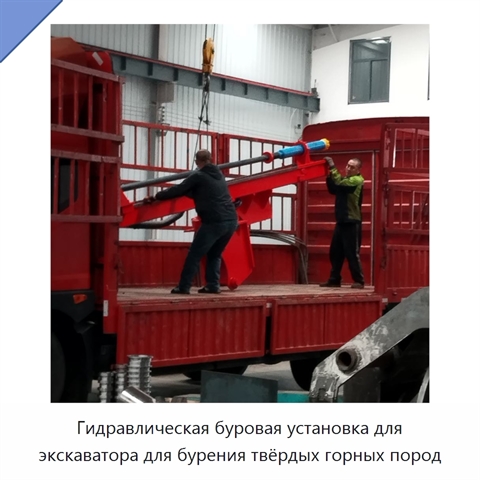

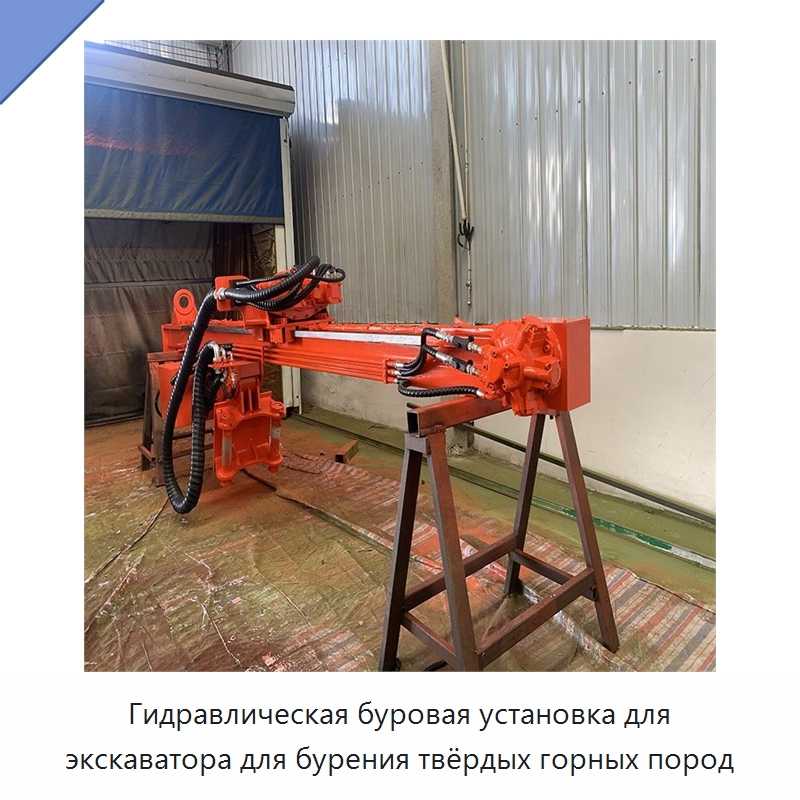

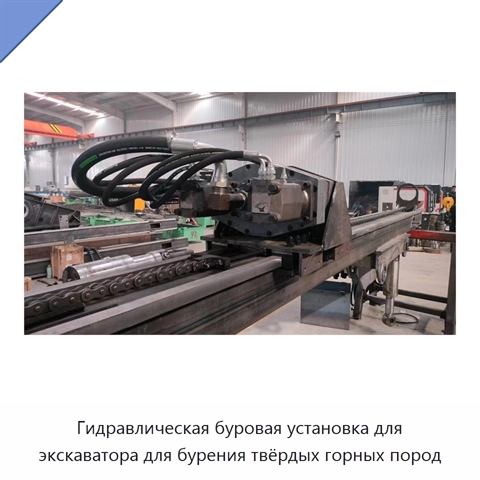

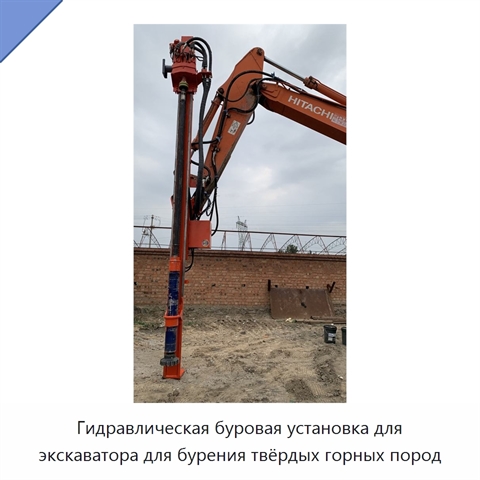

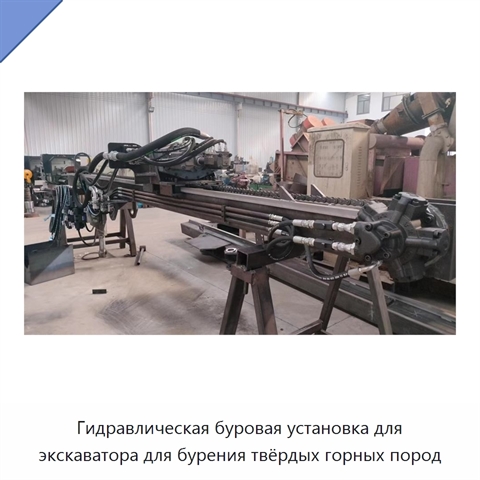

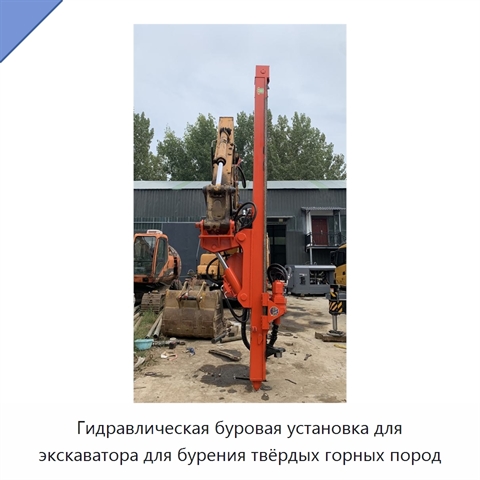

Гидравлическая буровая установка для экскаватора для бурения твёрдых горных пород

Гидравлическая буровая установка монтируется на экскаватор и предназначена для бурения твёрдых горных пород и проходки тоннелей. Установка рассчитана на породы с твёрдостью f=6–18. Диаметр скважины выбирается из диапазонов 90–105, 110–130, 135–155, 155–190, 195–254 и 254–311 мм; варианты глубины скважины — 20 и 15 м. Крутящий момент вращателя составляет 1400, 3000, 3800 или 4000 Н·м. Номинальная скорость бурения для разных исполнений составляет 40–60, 40–60, 40–60, 30–50, 30–50 или 30–50 об/мин. Усилие подъёма — 20, 20, 25, 30, 30 или 35 кН. Механизм подачи выполнен по схеме «двигатель, редуктор и роликовая цепь». Длина направляющей составляет 5200 мм, глубина бурения одной штангой — 3500 мм, общая длина — 6000 мм. Применяются бурильные трубы Ø60 × 2/3 м, Ø76 × 2/3 м, Ø76/89/102 × 2/3 м и Ø102/114 × 2/3 м. Наружный диаметр ударника может составлять 82, 99, 125, 148, 185 или 226 мм. Минимальная масса экскаватора для вариантов установки составляет 15 или 20 т. Тип питания установки — гидравлический; напряжение — 380 В/50 Гц.
