Артикул: 204-956
Модель: ГТЮ-22(2Ф)
Секция: Дополнительная

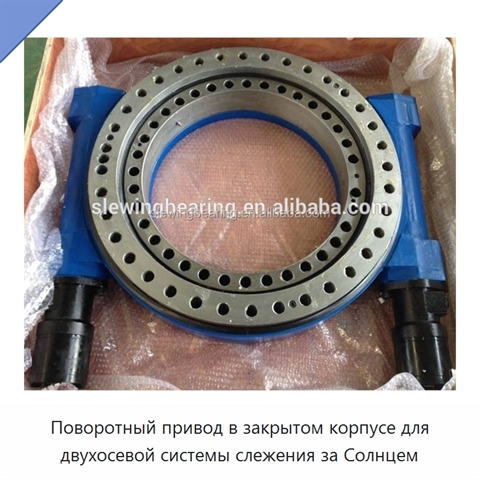

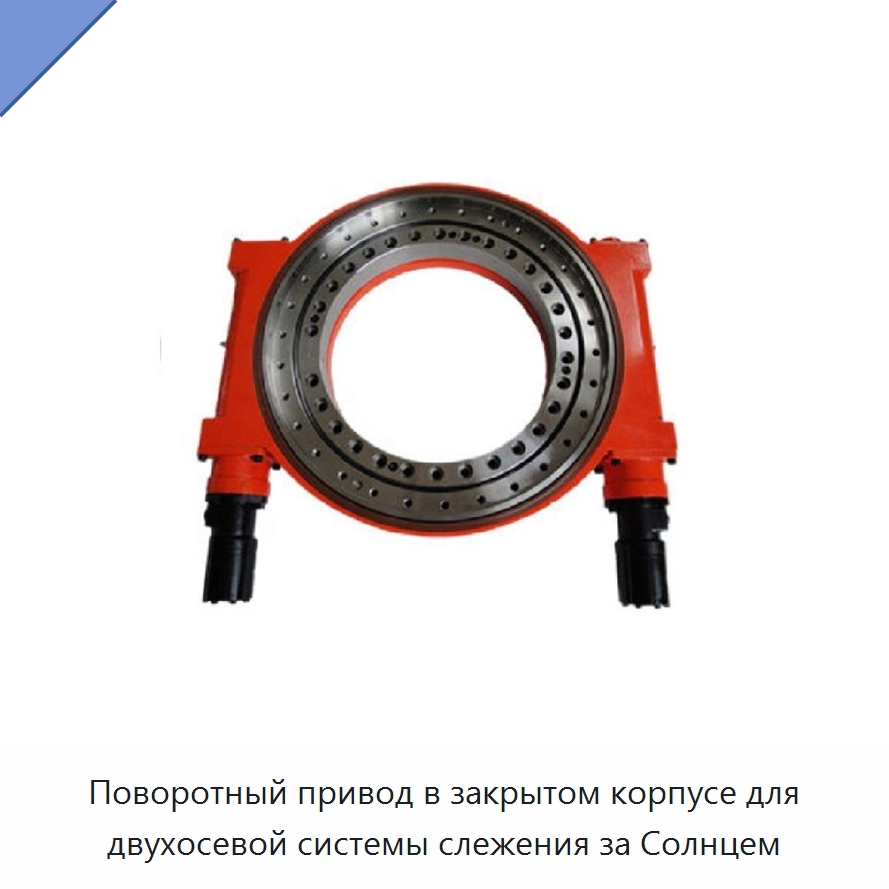

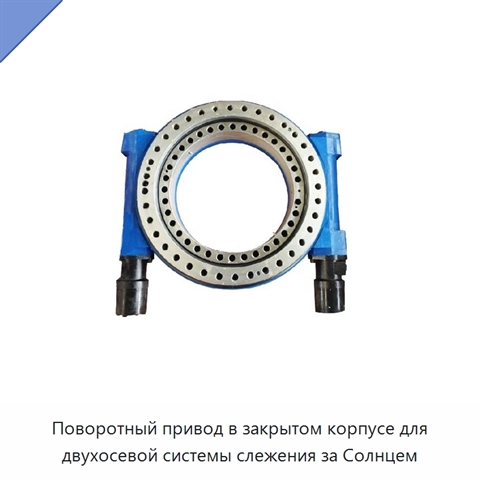

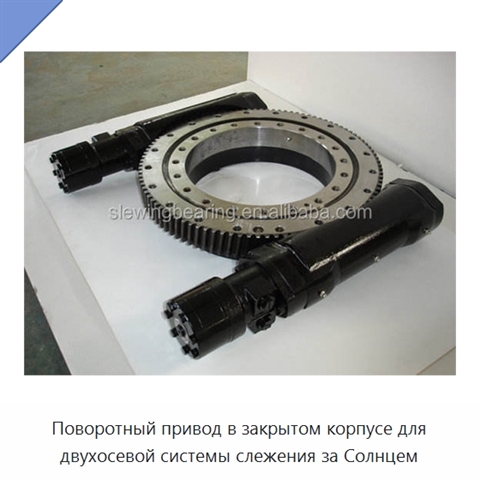

Поворотный привод в закрытом корпусе для двухосевой системы слежения за Солнцем
Максимальный номинальный выходной крутящий момент привода составляет 15 кН·м, а максимальный опрокидывающий момент — 203 кН·м. Статическая осевая нагрузка равна 1598 кН, статическая радиальная — 640 кН, динамическая осевая — не более 385 кН·м, а динамическая радиальная — 335 кН. Максимальный удерживающий момент равен 105,8 кН·м. Передаточное отношение механизма составляет 125:1; зубчатая передача обладает самоторможением, а точность слежения не превышает 0,15°. Масса изделия — 180 кг. Привод рассчитан на обычное и точное слежение в фотоэлектрических системах, концентраторных фотоэлектрических установках и солнечных тепловых энергетических системах.
Задать вопрос Искать на Baidu
Какую задачу решает поворотный привод
Поворотный привод применяется в портовом, горнодобывающем и сварочном оборудовании, строительных и модульных транспортных средствах, а также в малых ветроэнергетических системах.
Характеристики ГТЮ-22(2Ф)
Модель (по базе 91Т)ГТЮ-22(2Ф)
Размер76, 2–635 мм
ТипС одним червяком и закрытым корпусом
Поворотный привод - гибкость поставки.
Каждый проект по-своему уникален, и мы это понимаем. Именно поэтому по запросу мы можем обсудить корректировку технических характеристик, типоразмеров и комплектации ГТЮ-22(2Ф) под условия применения (на базе производителя-оригинала или нашего завода в России).
Каждый проект по-своему уникален, и мы это понимаем. Именно поэтому по запросу мы можем обсудить корректировку технических характеристик, типоразмеров и комплектации ГТЮ-22(2Ф) под условия применения (на базе производителя-оригинала или нашего завода в России).
Информация проверена на актуальность: 16.08.26
Сведения о производителе и характеристиках актуальны.
