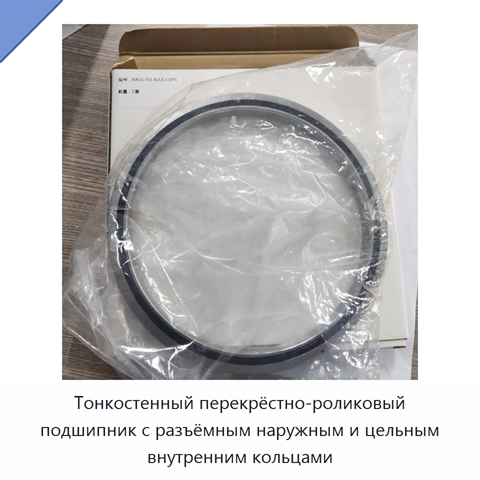

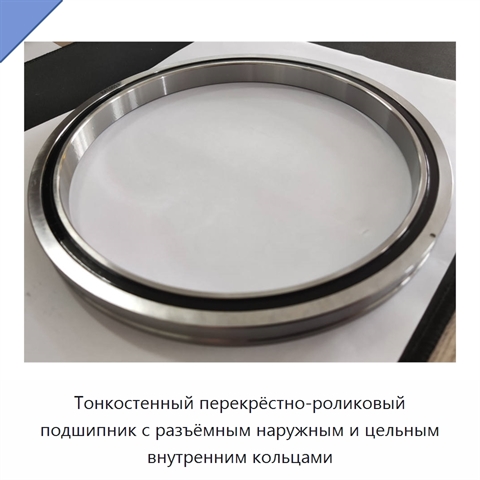

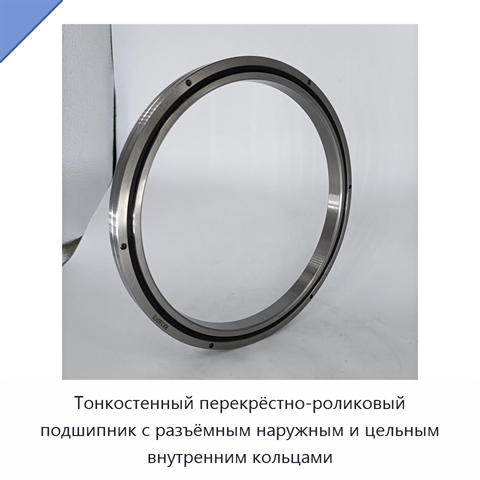

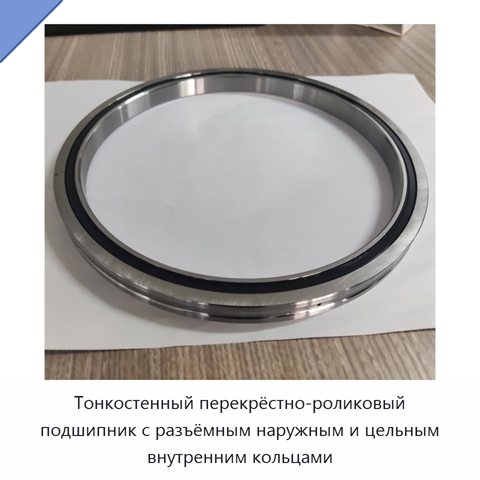

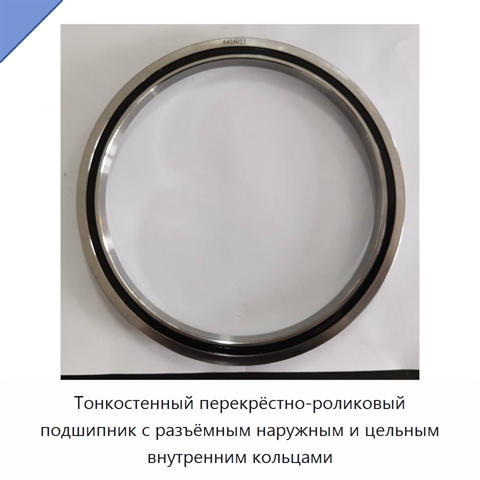

Тонкостенный перекрёстно-роликовый подшипник с разъёмным наружным и цельным внутренним кольцами

Тонкостенный перекрёстно-роликовый подшипник имеет один ряд перекрёстно расположенных цилиндрических роликов. Наружное кольцо выполнено разъёмным, а внутреннее — цельным и предназначено для вращения. Размеры обоих колец уменьшены до минимально возможного уровня, при этом перекрёстное расположение роликов обеспечивает высокую жёсткость. Один подшипник воспринимает нагрузки во всех направлениях: радиальные, осевые и моментные. Конструкция рассчитана на узлы, которым необходима высокая точность вращения внутреннего кольца; достижимы классы точности P5, P4 и P2. Подшипник может использоваться в шарнирах и поворотных узлах промышленных роботов, поворотных столах обрабатывающих центров, прецизионных поворотных столах, медицинском оборудовании, измерительных приборах и машинах для производства интегральных схем. При монтаже прижимной фланец сначала устанавливают на цельное вращающееся внутреннее кольцо. Затем фланец несколько раз покачивают до совмещения отверстий, вручную вставляют и заворачивают прижимные болты, контролируя отсутствие перекоса. Окончательную затяжку выполняют в три-четыре этапа, последовательно переходя от слабой к полной затяжке и каждый раз соблюдая диагональный порядок.
