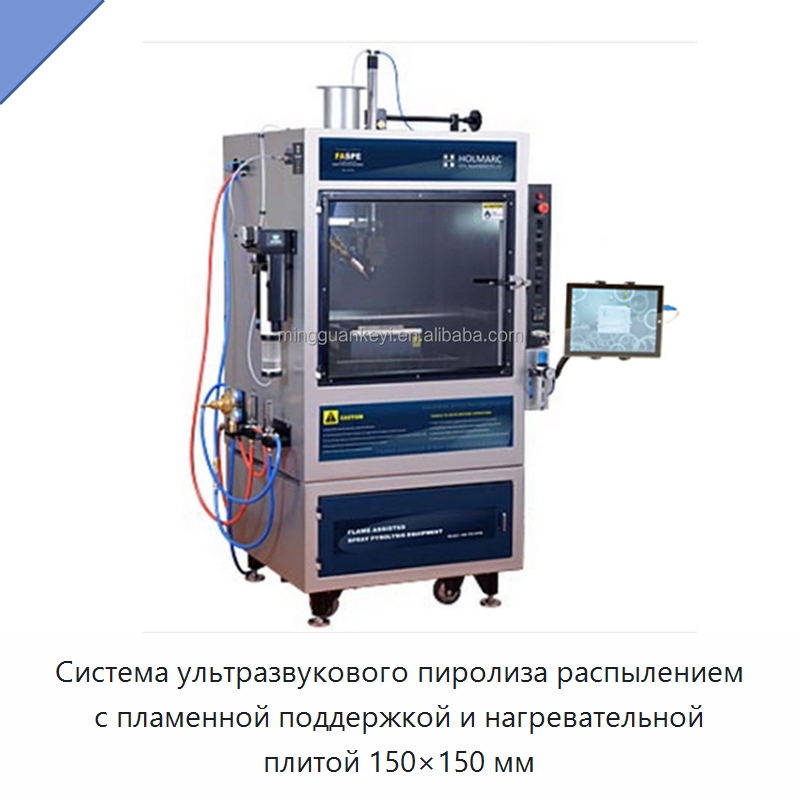

Система ультразвукового пиролиза распылением с пламенной поддержкой и нагревательной плитой 150×150 мм

Система предназначена для нанесения покрытий методом пиролиза распылением: атомизированный раствор подаётся на нагретую подложку, где формируются осаждённая плёнка и композиционная структура поверхности. Перед осаждением распыление нагревается пламенем, образованным окисленной смесью сжиженного газа. Оборудование может работать с пламенной поддержкой и без пламени, используя сжатый воздух, поэтому оба режима допускаются последовательно в рамках одного процесса. Раствор подаётся шприцевым узлом со шаговым двигателем со скоростью 1 мл/мин; вместимость шприца составляет 50 или 250 мл, а насос управляется ноутбуком. Сопловой узел включает одно сопло сжатого воздуха. Платформа перемещения по осям X и Y имеет предельный ход 100 мм, скорость по оси X 5–20 мм/с и скорость по оси Y 2–12 мм/с. Нагревательная плита оснащена компьютерным интерфейсом и обеспечивает температуру до 500 °C. Расход газа регулируют встроенные поплавковые расходомеры кислорода и сжиженного газа в диапазонах 0–25 и 0–2 л/мин соответственно; газовые баллоны в комплект не входят. Автоматический выключатель розжига обеспечивает запуск пламени, а регулятор давления с цифровым манометром предназначен для контроля давления воздуха. Манометр питается от литиевой батареи 3 В, входящей в комплект. Для охлаждения пламенной головки необходима непрерывная циркуляция воды температурой ниже 25 °C, давлением около 1,38 бар и через трубку с наружным диаметром 6 мм. Программное обеспечение централизованно управляет шприцевым насосом, платформой X–Y и вращающимся барабанным коллектором, сохраняет параметры процесса и восстанавливает их для анализа или повторного запуска. Входное питание системы — однофазный переменный ток 208–240 В. Воздушный компрессор входит в оснащение. Транспортные габариты двух частей составляют 1423×1143×1778 мм и 1220×1016×915 мм, масса — 450 и 135 кг соответственно.
