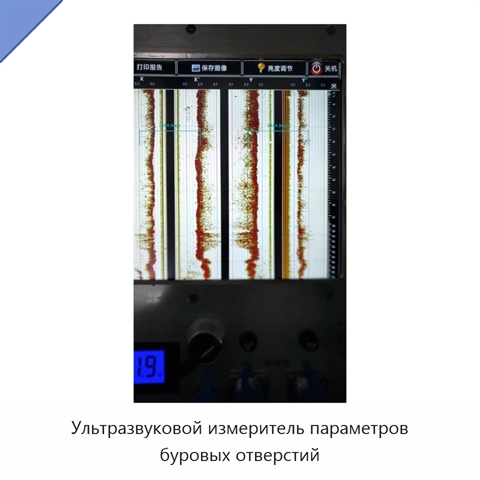

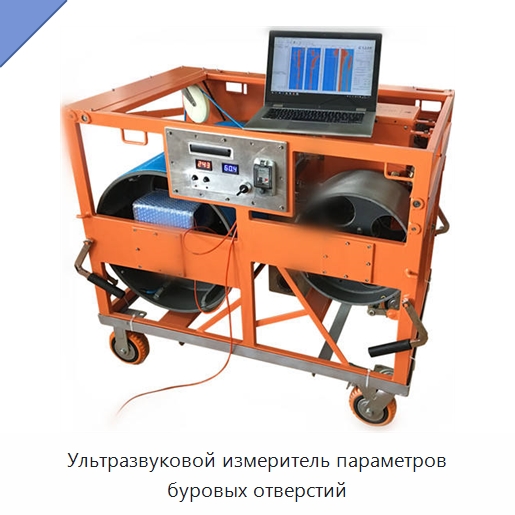

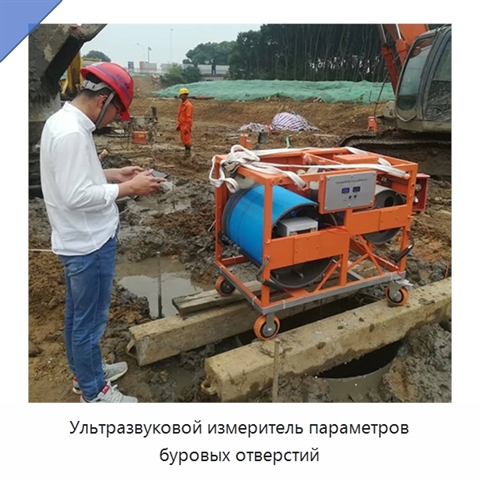

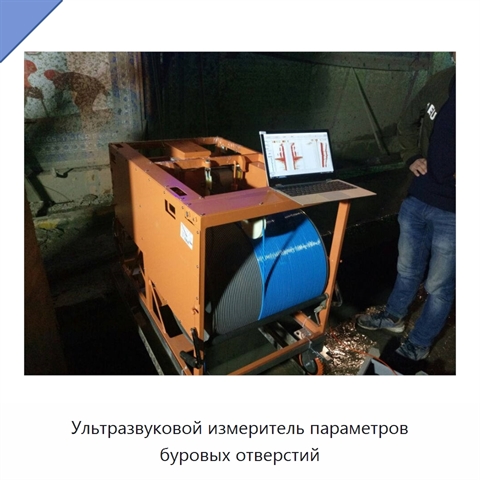

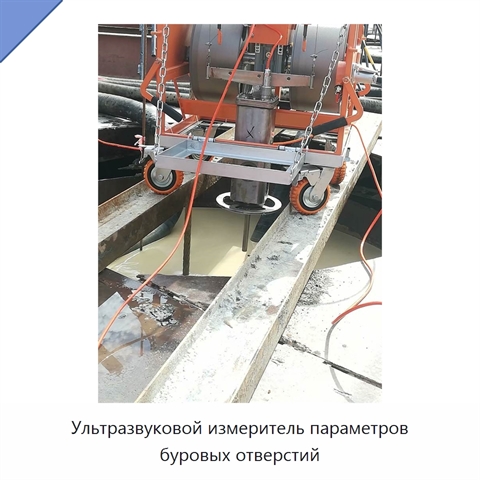

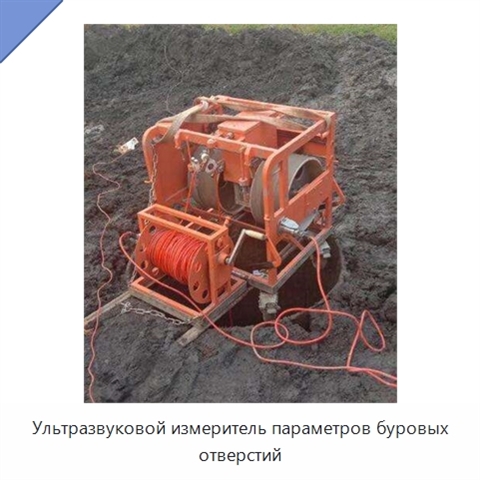

Ультразвуковой измеритель параметров буровых отверстий

Прибор определяет размеры буровых отверстий по принципу отражения ультразвука: время прихода отраженного сигнала связано с размером апертуры, а сила сигнала характеризует свойства стенки. Зонд опускается с постоянной скоростью по заданному шагу; в каждой точке автоматически выполняются измерения и одновременно записываются два профиля, а толщина осадка определяется методом давления зонда и угла наклона в диапазоне 0–250 мм с точностью 1 мм. Четыре группы передающих и приемных преобразователей посылают импульсы и принимают отражения, после чего рассчитываются апертура и вертикальность ствола. Результаты фиксируются непосредственно по четырем направлениям; определяются диаметр, перпендикулярность, форма поперечного сечения, места расширения или сужения и направление наклона. Для определения диаметра и ширины применяется ультразвуковая эхосистема: для диаметра до 2800 мм предусмотрен диапазон 450–3600 мм, для диаметра свыше 2800 мм — 2500–7200 мм. Полная шкала имеет точность 0,2%; частота составляет 90 кГц, мощность — 8 Вт; ширина паза контролируется в пределах 0,4–5 м с точностью не хуже 0,2%, а глубина — 0–150 м с точностью не хуже 0,3%. Скорость подъема регулируется непрерывно от 0 до 10 м/мин, а при аварийной ситуации доступен ускоренный режим. Предусмотрены автоматическая остановка на дне и устье, самокалибровка и полностью цифровая запись. Габариты составляют 130 × 130 × 370 мм, масса — 22 кг, рабочая температура — от -10 до +50, влажность — 0–90%. Система объединяет основной блок, зонд, грузовой счетчик, лебедку и кабель беспроводного принтера.
