Артикул: 123-855 Модель: ХБУ-77(4Д) Секция: Дополнительная

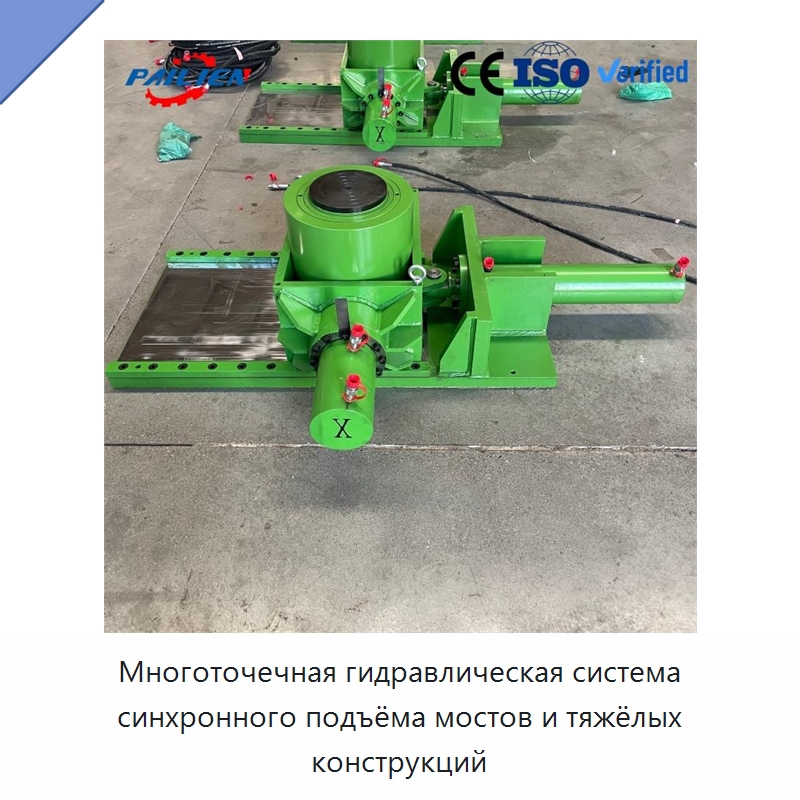

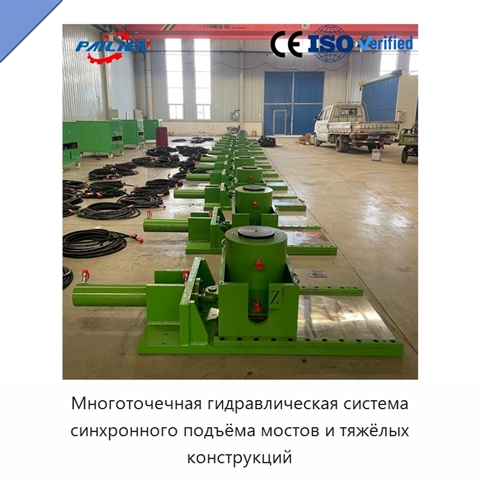

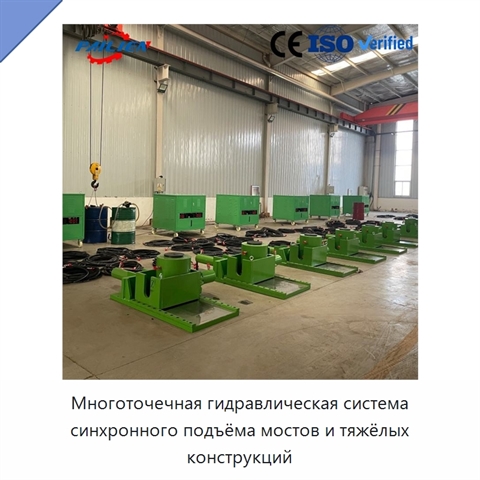

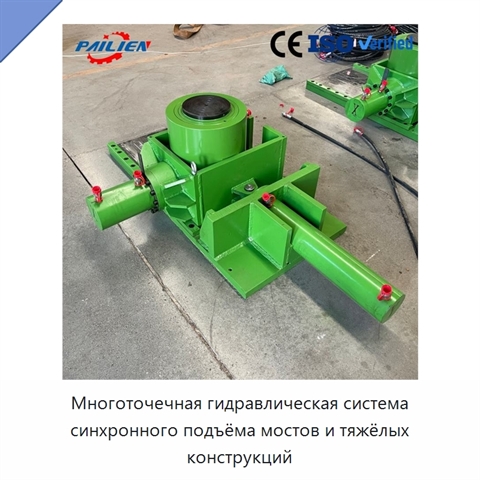

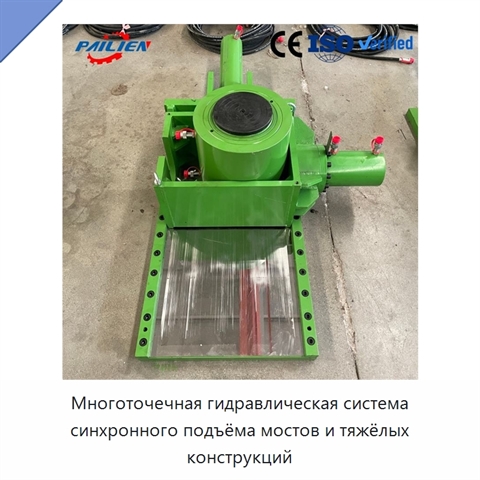

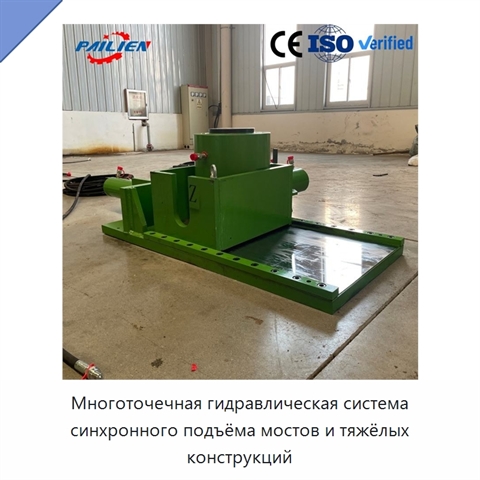

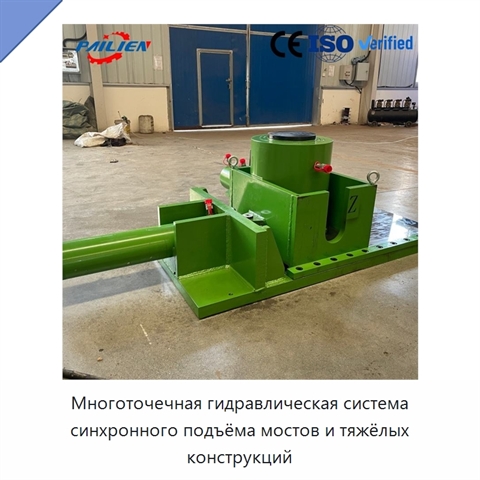

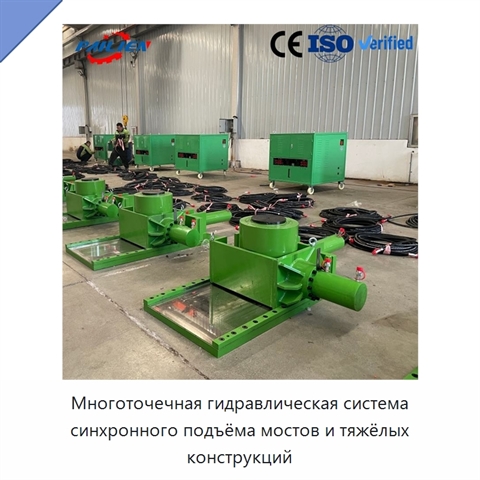

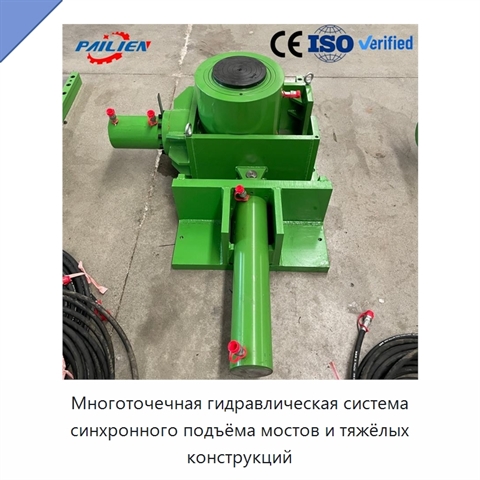

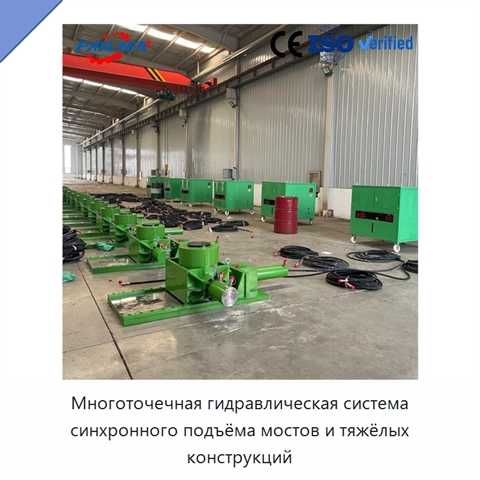

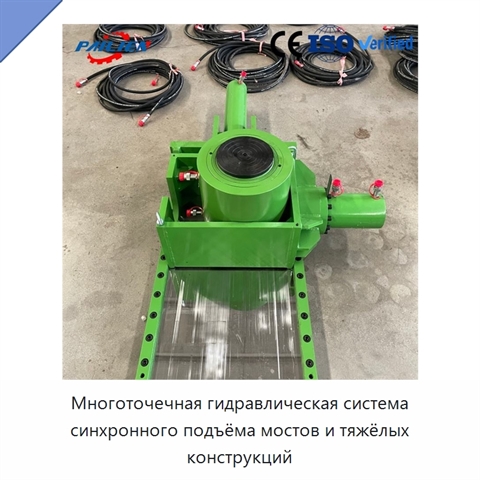

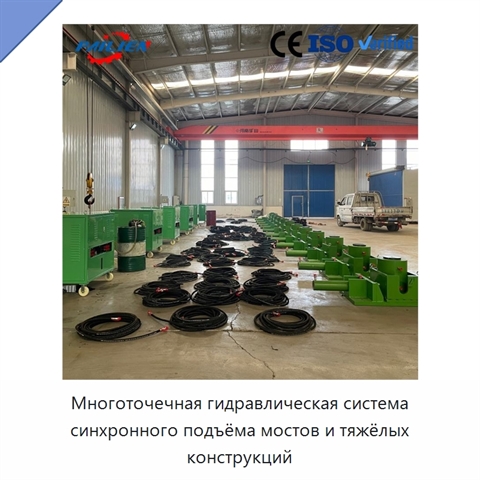

Многоточечная гидравлическая система синхронного подъёма мостов и тяжёлых конструкций

Многоточечная гидравлическая система синхронного подъёма предназначена для работы с мостами, зданиями, тяжёлой строительной техникой и крупным оборудованием. Трёхнаправленная схема гидропривода объединяет вертикальное поддомкрачивание, горизонтальное толкание и боковую коррекцию отклонения, обеспечивая управление перемещением и положением объекта. Конструкция сварена из утолщённых стальных листов, а нагруженные детали проходят закалку, отпуск и точную механическую обработку. Независимые гидравлические контуры с группами клапанов защиты от перегрузки позволяют раздельно регулировать давление и ход каждого гидроцилиндра. Функция самоблокировки сохраняет положение нагрузки при отключении питания или падении давления. Система включает гидроцилиндры, насосные станции и интеллектуальное управление на базе ПЛК. Команды выполняются нажатием или поворотом кнопки; предусмотрены компьютерное управление и автоматический режим работы. Конфигурации рассчитаны на 4, 8, 12, 16 или 24 точки подъёма с точностью синхронизации ≤±0,5 мм. Грузоподъёмность составляет 100 или 500 т, максимальная высота — 50 см. Мощность двигателя равна 2,2 кВт для 4- и 8-точечных вариантов и 5,5 кВт для 12-точечного; напряжение питания составляет 380 В переменного тока. Система выполнена для тяжёлых условий эксплуатации.
Наименование производителяFull Set Hydraulic Synchronous Lifting Jack System for Bridge Synchronous Jacking Project, Intelligent Synchronous Lifting System Multi-Channel Hydraulic Jack for Bridge Engineering, Computer Controlled Synchronous Lifting System Hydraulic Jacking for Bridge & Heavy Structure, Hydraulic Synchronous Lifting System for Bridge Jacking & Structural Levelling, Automatic Synchronous Bridge Lifting System Hydraulic Jacking with CE Certification, PLC Controlled Hydraulic Synchronous Lifting System Multi-Point Jacking for Bridge Construction, Multi-Point Synchronous Lifting System Heavy Duty Hydraulic Bridge Jacking Equipment, High Precision Synchronous Hydraulic Lifting Jack System for Bridge Replacement & Maintenance
Задать вопрос Искать на Baidu

Какую задачу решает гидравлическая система синхронного подъёма

Гидравлическая система синхронного подъёма применяется для подъёма мостов и тяжёлых конструкций, поддомкрачивания мостов, выравнивания конструкций, а также замены и технического обслуживания мостов.
Подъем грузов

Характеристики ХБУ-77(4Д)

Модель (по базе 91Т)ХБУ-77(4Д)
Материалсталь / алюминиевый сплав
Максимальная высота50 см
Источник питаниягидравлический
Типгидравлический домкрат
Гидравлическая схеманезависимые гидравлические контуры с группами клапанов защиты от перегрузки
Количество синхронизируемых точек4, 8 или 12
Мощность двигателя2,2 кВт для конфигураций на 4/8 точек; 5,5 кВт для конфигурации на 12 точек
Напряжение питанияпеременный ток, 380 В
Обработка нагруженных компонентовтермическая обработка закалкой и отпуском, точная механическая обработка
Рабочие перемещениявертикальное поддомкрачивание, горизонтальное толкание, боковая коррекция отклонения
Точность синхронизации≤±0,5 мм
Функция удержания нагрузкифункция самоблокировки
Гидравлическая система синхронного подъёма - гибкость поставки.
Каждый проект имеет свои особенности, и мы это учитываем. Именно поэтому по запросу мы уточним у производителя, возможна ли корректировка технических характеристик, типоразмеров и комплектации ХБУ-77(4Д) под условия применения (руками первого изготовителя или собственного производства в России).

Дата актуализации информации: 10.08.26

Производитель и параметры оборудования проверены.
