Портальный плоскошлифовальный станок

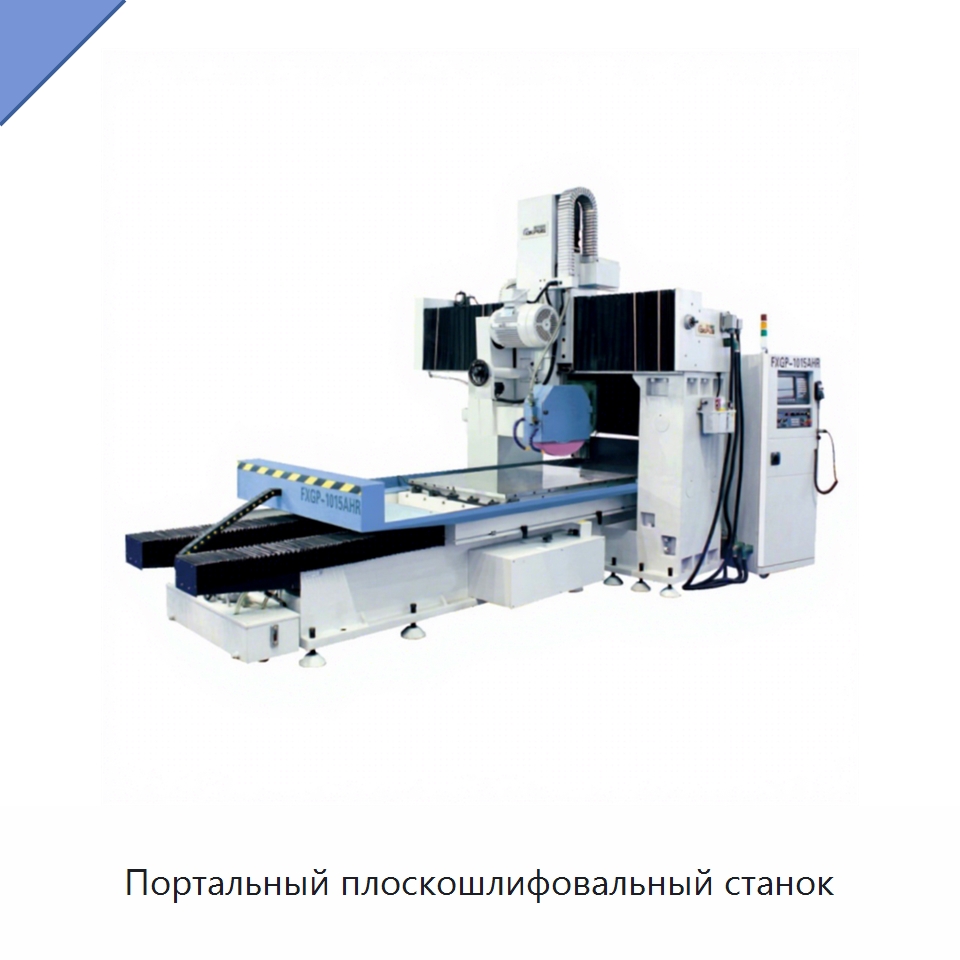

Портальный плоскошлифовальный станок выполнен на жёсткой конструкции со встроенной системой из двух V-образных направляющих. Отливки изготовлены из чугуна, прошли отжиг и старение для устранения внутренних напряжений. Прецизионная система смазки обеспечивает стабильную работу, а система точной подачи повышает эффективность обработки. В конструкции применён шариковый винт прецизионного класса с непосредственным приводом от серводвигателя; такое решение рассчитано на длительный срок службы и высокую точность. Размер рабочей поверхности составляет 1000 × 1500 или 1000 × 2000 мм, максимальная зона шлифования имеет размеры 1200 × 1650 или 1200 × 2150 мм. Расстояние от рабочей поверхности до центра шпинделя равно 1100 мм. Рабочий стол перемещается влево и вправо со скоростью 2–25 м/мин. Автоматическая подача спереди назад регулируется примерно в диапазоне 0,1–35 мм за подачу. Для переднего и заднего ручных маховиков предусмотрены значения 0,05 мм за деление и 10 мм за оборот. Быстрое перемещение вперёд и назад выполняется со скоростью 3000 мм/мин, а быстрое вертикальное перемещение — 240 мм/мин. Для верхнего и нижнего ручных маховиков шаг составляет 0,002 мм за деление, полный оборот — 0,25 мм. Мощность двигателя шпинделя составляет 11 кВт, гидравлического двигателя — 7,5 кВт, двигателей переднего и заднего перемещения — 0,375 кВт, двигателя вертикального перемещения — 0,75 кВт.
