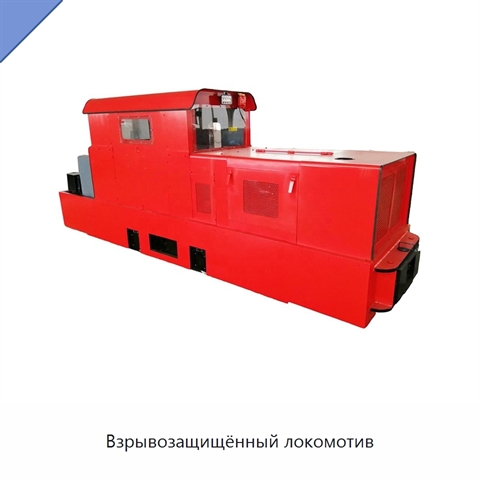

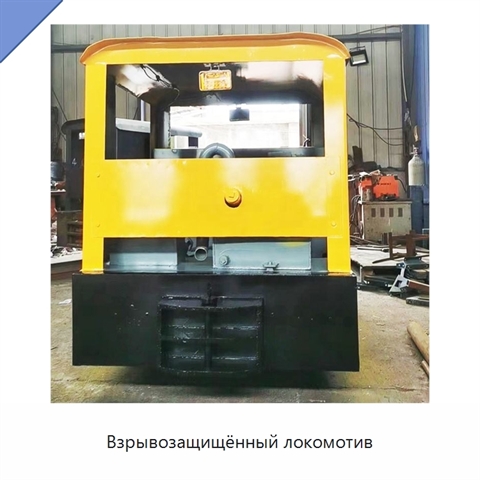

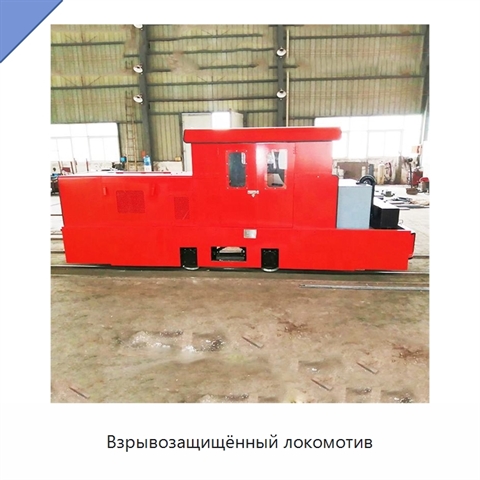

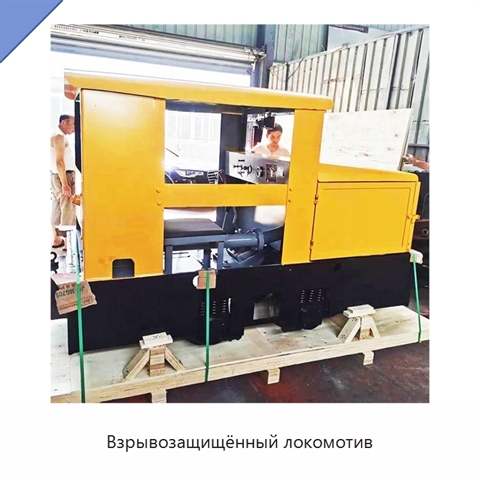

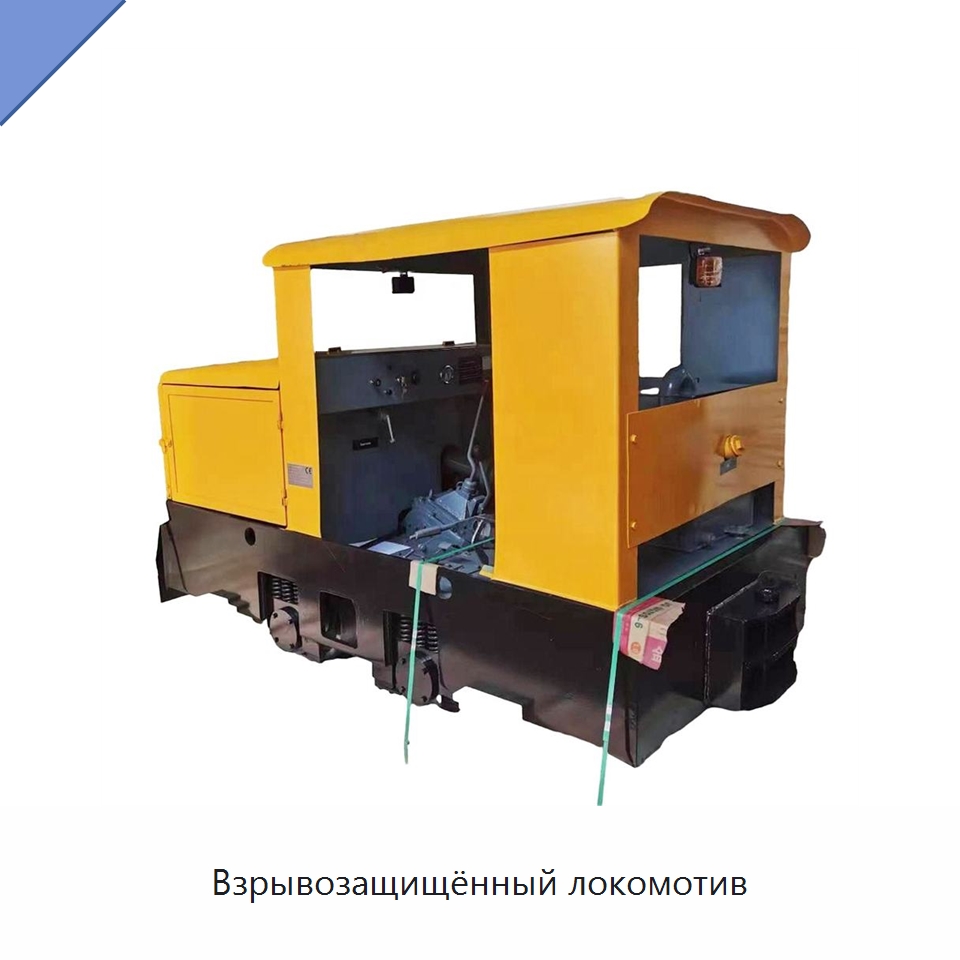

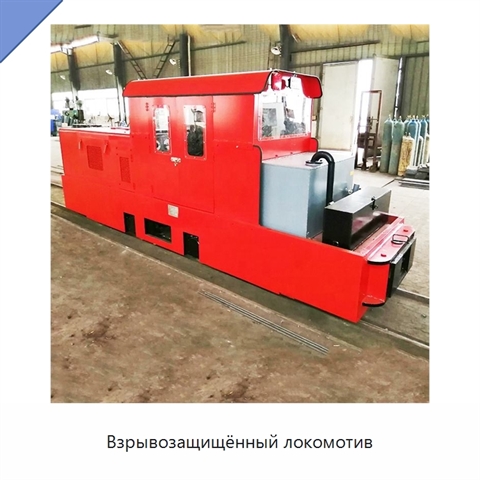

Взрывозащищённый локомотив

Для четырёх исполнений габариты по длине, ширине и высоте составляют 2400 × 920 (1000) × 1600, 3020 × 1000 (1098) × 1600, 3500 × 1100 × 1580 и 3700 × 1100 × 1600 мм. Масса исполнений равна соответственно 3000, 5000, 5000 и 8000 кг, максимальное тяговое усилие — 4,5, 7,5, 12 и 12 кН, а тяговая масса — 15, 22, 40 и 35 т. Ширина колеи составляет 600 мм. Колёсная база имеет значения 706 (712), 880 (860), 900 и 980 мм, минимальный радиус пути — 5, 6, 7 и 7 м. Мощность силовой установки для исполнений составляет 11, 14,7, 17,24 и 52 кВт при частоте вращения 2200, 2200, 2200 и 2400 об/мин соответственно. Максимальное тормозное усилие достигает 12 800 Н, тормозной путь составляет 40 м. Торможение осуществляется ножным и машинным управлением либо воздушным управлением и ручным колесом. Предельное содержание CO составляет не более 0,1 %, а NOₓ — не более 0,08 %.
