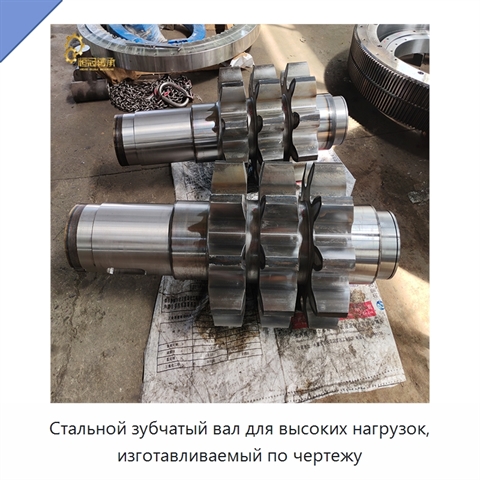

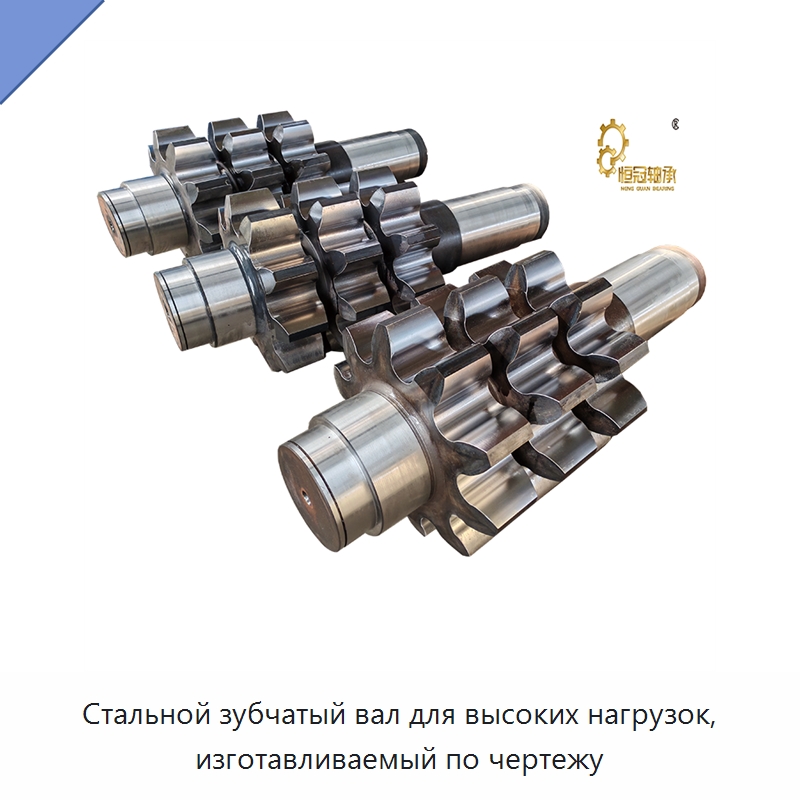

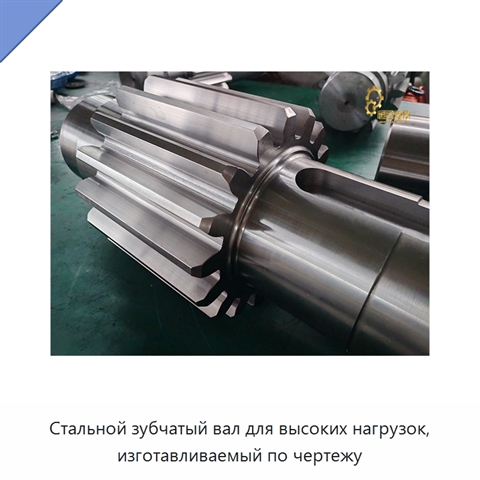

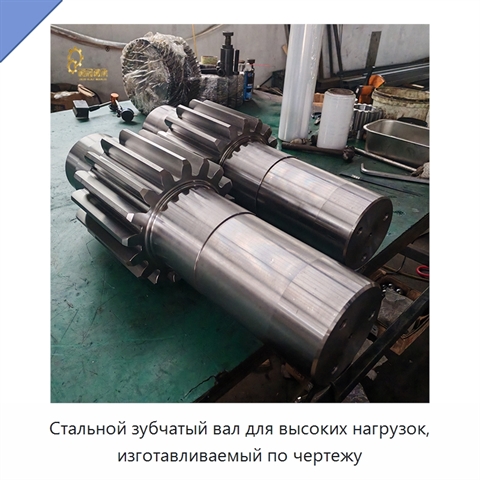

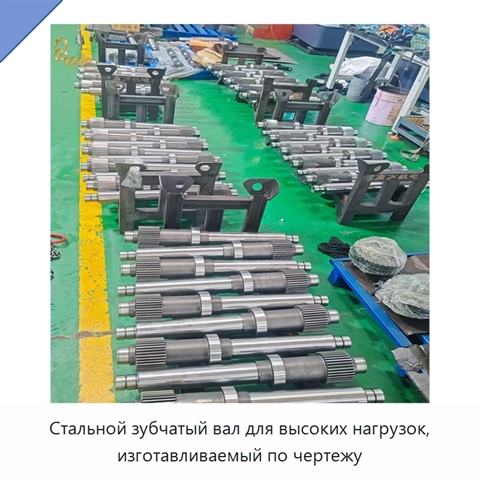

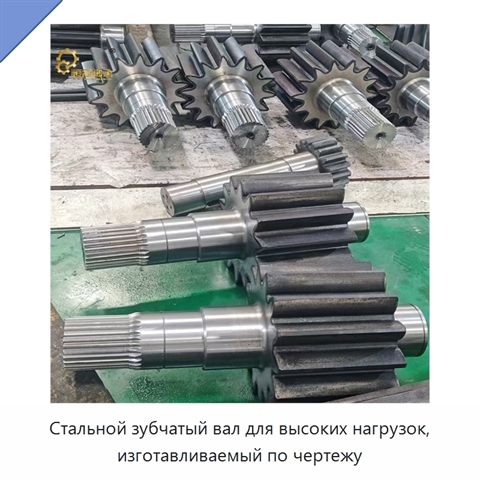

Стальной зубчатый вал для высоких нагрузок, изготавливаемый по чертежу

Вал выполнен в форме металлического стержня и служит опорой для установленных на нём вращающихся деталей. Он вращается вместе с ними и передаёт движение, крутящий либо изгибающий момент. Отдельные участки вала могут иметь разные диаметры. Возможны шлицевое, прямозубое и косозубое исполнения. Механическая обработка охватывает зубофрезерование, зубодолбление, зубошлифование, токарные и фрезерные операции, внутреннее и наружное круглое шлифование, а также плоское шлифование. Для токарных операций применяется числовое программное управление. Термообработка зубчатой поверхности включает нормализацию, закалку с отпуском и цементацию с последующей закалкой. Диапазон модуля составляет 8–120, а при зубошлифовании максимальный модуль равен 25. Максимальный диаметр зубчатого колеса составляет 13 000 мм, спирального зубчатого колеса — 2 200 мм; длина вала достигает 5 000 мм. После общей закалки и отпуска параметр шероховатости поверхности не превышает 0,8.
