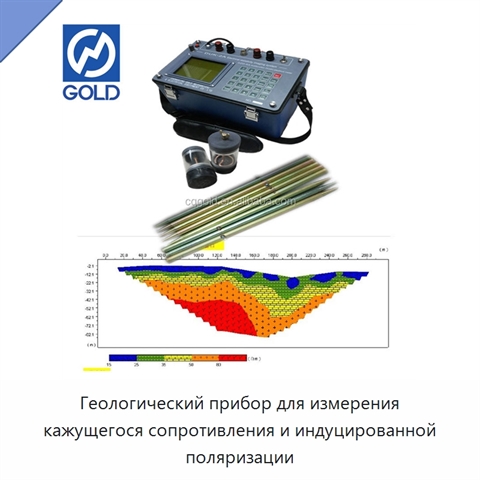

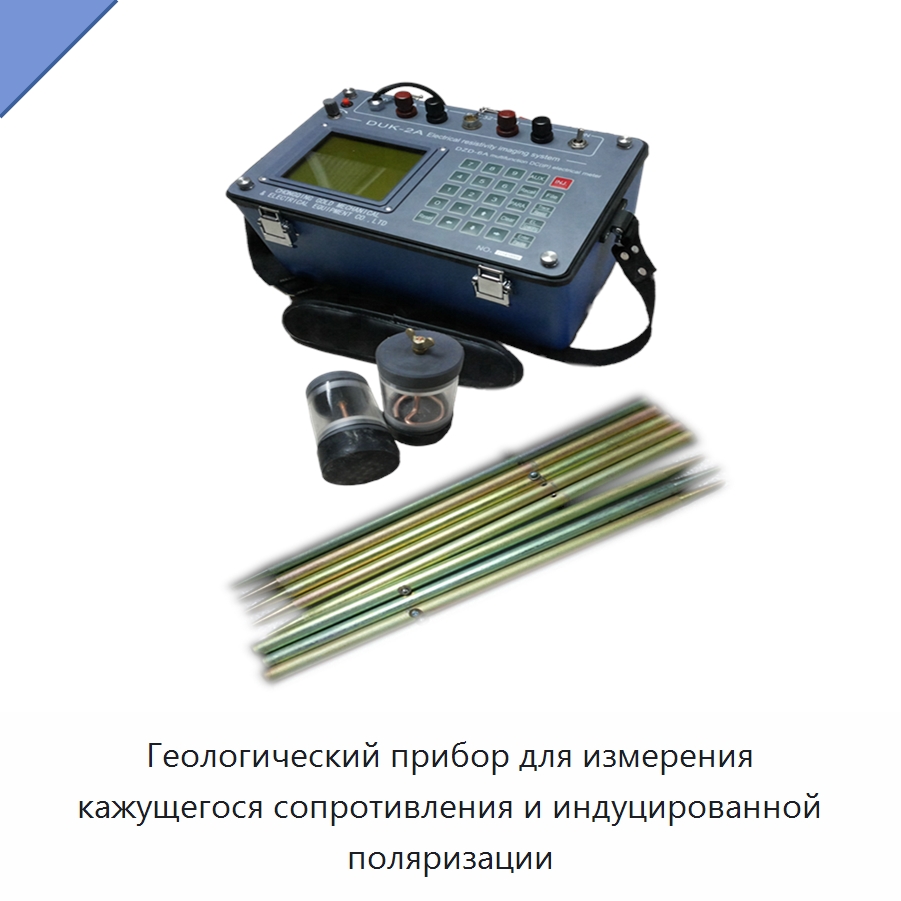

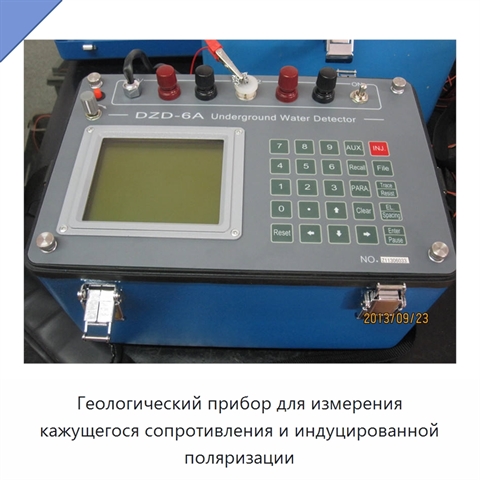

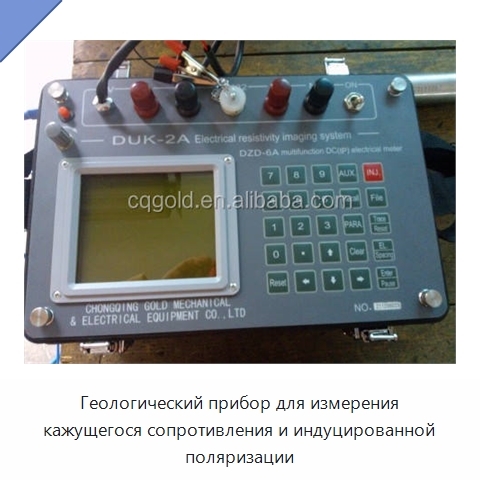

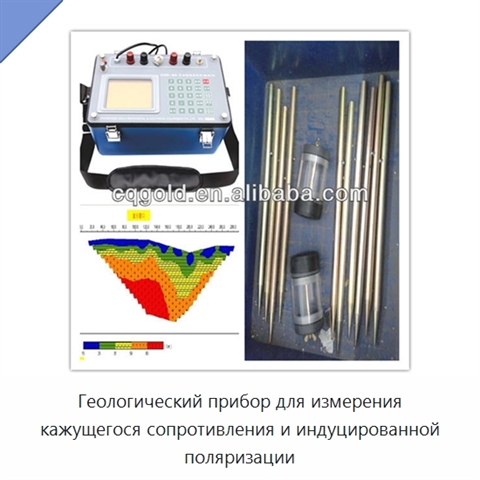

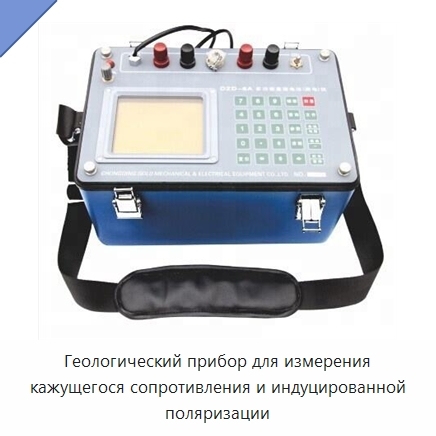

Геологический прибор для измерения кажущегося сопротивления и индуцированной поляризации

Прибор объединяет передатчик и приемник в одном корпусе. Метод работы предусматривает подачу постоянного тока в грунт, прием и обработку данных для определения аномалий. Доступны десять электродных схем: четырехэлектродное вертикальное электрическое зондирование, трехэлектродное вертикальное электрическое зондирование, четырехэлектродное профилирование, комбинированное профилирование, метод среднего градиента, пятиэлектродное вертикальное электрическое зондирование, схема с заглубленными электродами, диполь-дипольная схема, двухэлектродная схема и наземно-скважинный электрический метод. Глубина обнаружения зависит от геологических условий и составляет около 500–1000 м. Полностью цифровой автоматический режим выполняет компенсацию самопотенциала, дрейфа и поляризации электродов. При подключении переключателя высокой плотности доступны измерения по 60 или 120 каналам. После измерения точки прибор может отображать кривые сопротивления, поляризуемости и полувремени. Память рассчитана на 4800 точек, по 22 значения на каждую точку. Через последовательный порт данные передаются на персональный компьютер для цифрового анализа с помощью соответствующего программного обеспечения. Диапазон измерительного канала по напряжению составляет ±6000 мВ, разрешение по напряжению — 0,01 мВ, точность по напряжению — ±1%, разрешение по поляризации — от ±0,1 до ±0,2. Диапазон измеряемого тока — 0–5000 мА, разрешение по току — 0,01 мА, точность по току — ±1%. Входной импеданс составляет не менее 50 МОм. Максимальное напряжение питания — 900 В, максимальный ток питания — 5 А, максимальная выходная мощность — 4500 Вт. Опциональное время подачи питания составляет 1–59 с, соотношение — 1:1. Предусмотрена автоматическая защита от перенапряжения и сверхтока. Рабочая температура — от -20 до +70 °C, влажность — 95%. Масса основного блока составляет около 8 кг, размеры — 305 × 200 × 202 мм.
