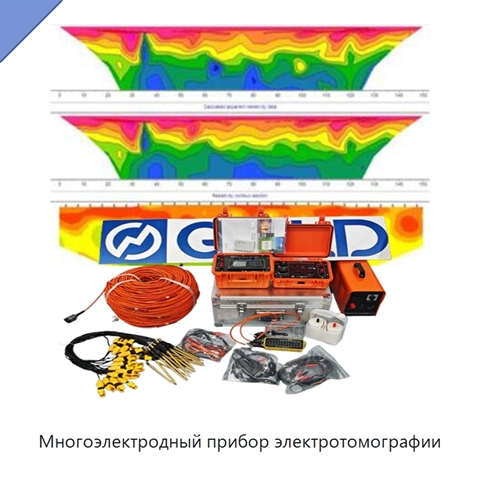

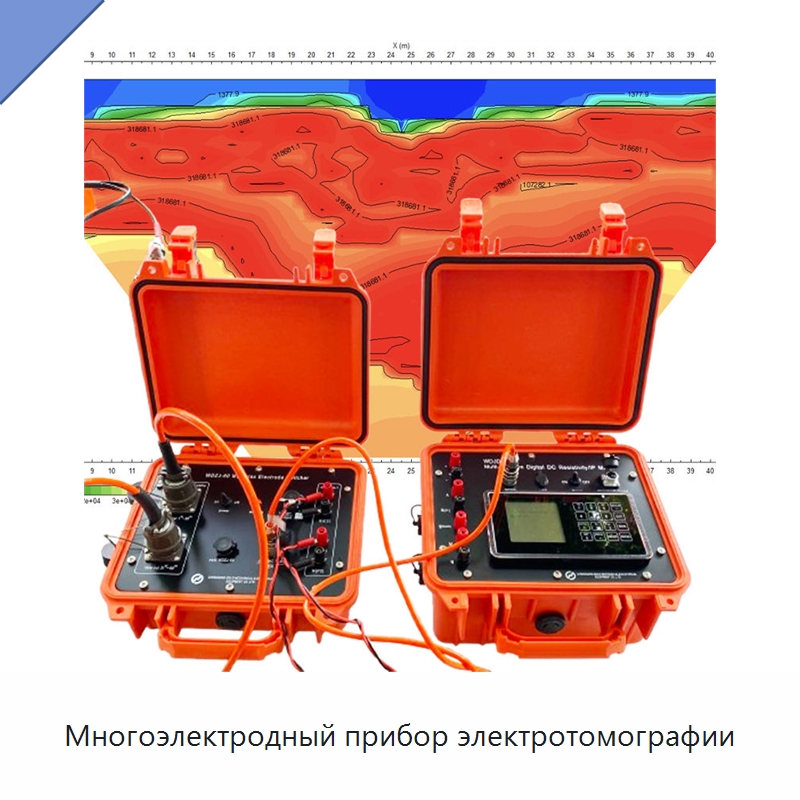

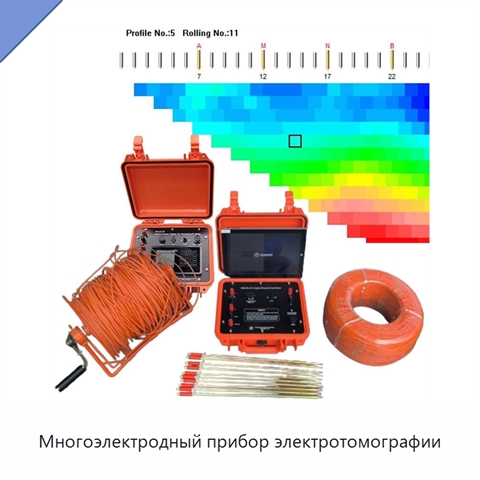

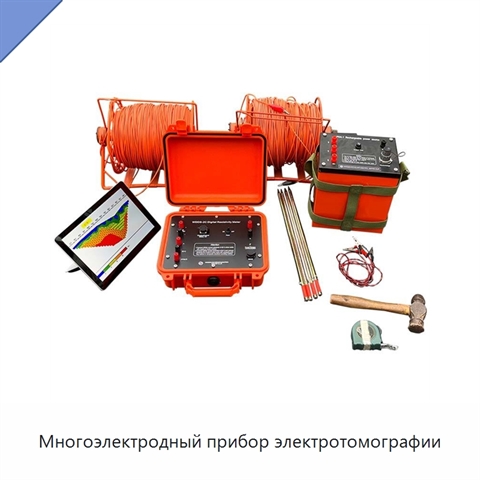

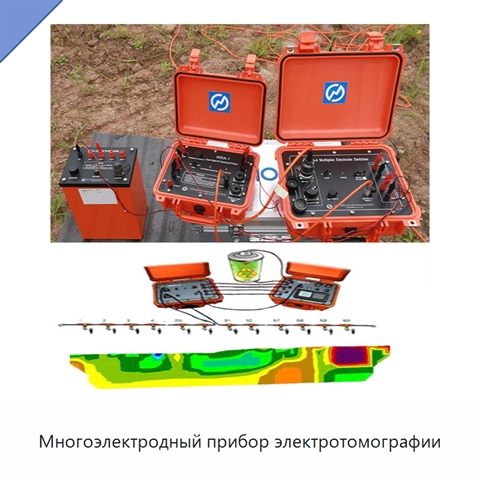

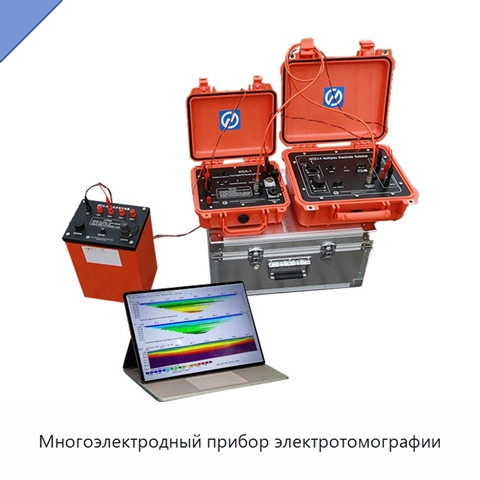

Многоэлектродный прибор электротомографии

Прибор предназначен для получения данных об удельном электрическом сопротивлении подповерхностной среды и построения псевдопрофилей. Вертикальное электрическое зондирование выполняется при изменении расстояния между электродами, электрическое профилирование фиксирует горизонтальные изменения при постоянном расстоянии, а электрическое изображение объединяет вертикальные и горизонтальные измерения. Глубинное зондирование с увеличением межэлектродного расстояния позволяет исследовать более глубокие геологические структуры. Система включает цифровой измерительный и управляющий блок и многоканальный преобразователь электродов; доступны варианты подключения 60 или 120 электродов. Сопротивление изоляции составляет не менее 500 МОм. Прибор измеряет напряжение, ток, кажущееся сопротивление, самопотенциал, металлический фактор, время полураспада, степень затухания, отношение индуцированной поляризации и отклонение. Приемный канал напряжения имеет диапазон ±32 В и 24-разрядный АЦП; точность составляет ±0,2% ±1 знак при Vp≥5 мВ и ±1% ±1 знак при 0,1 мВ≤Vp<5 мВ. Входной импеданс превышает 50 МОм, точность кажущейся поляризации составляет ±1% ±1 знак, диапазон компенсации самопотенциала — ±10 В. Канал тока рассчитан на 6 А и оснащен 24-разрядным АЦП; точность составляет ±0,2% ±1 знак при Ip≥5 мА и ±1% ±1 знак при 0,1 мА≤Ip<5 мА. Подавление помех промышленной частоты 50 Гц превышает 80 дБ. Передающая часть имеет максимальную мощность 7200 Вт, максимальное напряжение ±1200 В и максимальный ток ±6 А. Приемная цепь защищена от переходного перенапряжения, а передающая цепь — от перенапряжения, сверхтока, разрыва цепи AB и обратного подключения. На панели предусмотрен токовый электрод B(∞) для двух- или трехэлектродных методов, а автоматическое измерение выполняется для ρsA, ρsB и ρs. Рабочая температура составляет от -10 до +50 °C при относительной влажности 95%, температура хранения — от -20 до +60 °C. Габариты прибора — 270×246×123 мм, масса — не более 4 кг.
