Система геофизического каротажа скважин

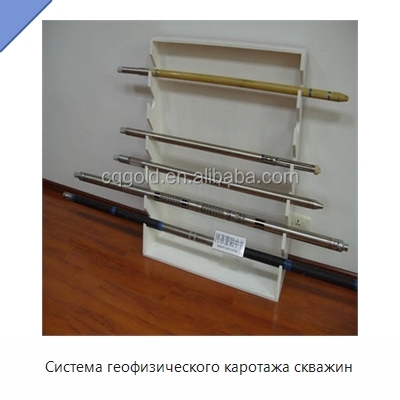

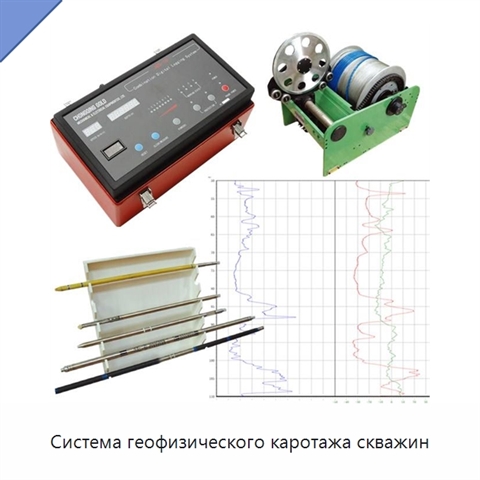

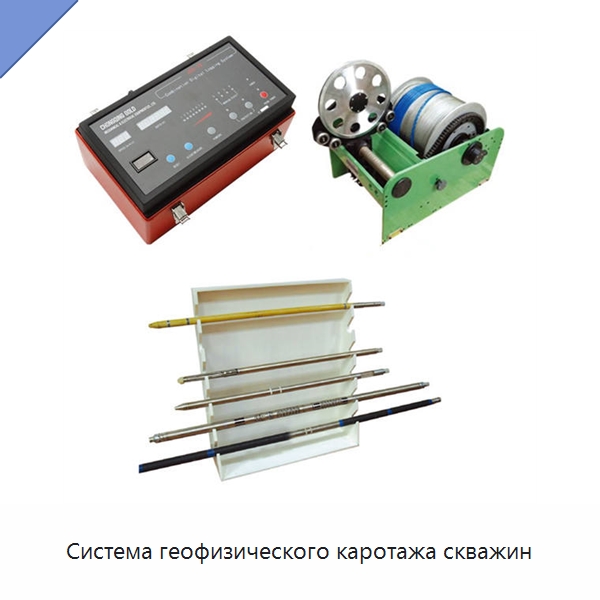

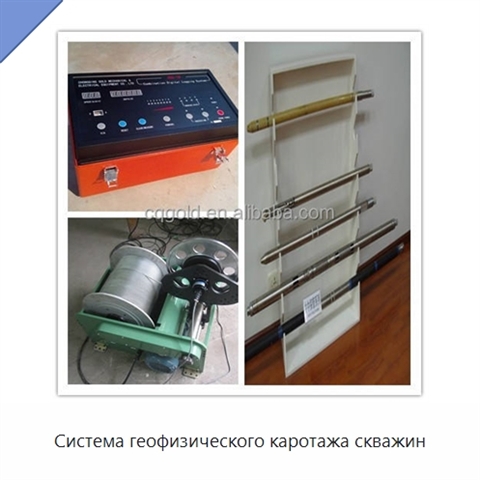

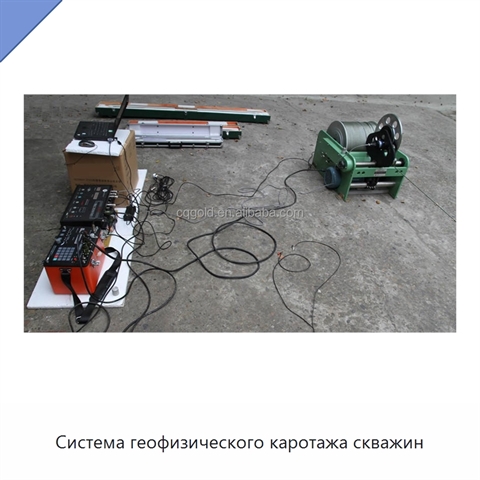

Система выполняет регистрацию и обработку данных каротажа скважин. Проверка полевых записей охватывает идентификационный номер, глубину, интервал выборки и измерительные отсчёты. Предварительная обработка изменяет формат, выполняет преобразование, калибровку, классификацию и упорядочивание записей, формируя единый шаг выборки и согласование глубин. Программы анализа автоматически обрабатывают и интерпретируют данные, выводя более десяти геологических параметров в виде значений или непрерывных кривых. К ним относятся эффективная пористость, водонасыщенность, исходный и подвижный объём нефти и газа, проницаемость, индекс вторичной пористости, а также состав пород и минералов целевого пласта. Перекрёстные графики применяются для контроля качества исходных данных, выбора интерпретационной модели и её параметров. Измерительные зонды определяют кажущееся удельное электрическое сопротивление, самопроизвольный потенциал, естественное гамма-излучение, температуру, сопротивление жидкости, расход, магнитную восприимчивость, угол наклона, азимут, диаметр, уровень жидкости, плотность и пористость. Также предусмотрены измерение акустических характеристик, трёхкомпонентного магнитного поля, нейтронные, флуоресцентные и многоканальные спектральные измерения. Диапазон кажущегося сопротивления составляет 1–4000 Ом·м, самопроизвольного потенциала — ±1200 мВ, естественного гамма-излучения — 0–32768 отсчётов/с. Точность измерения сопротивления составляет 2% в диапазоне 10–4000 Ом·м или ±1 Ом·м. Питание прибора имеет допуск ±20%, ток электропитания не превышает 40 мА, а измерительный ток выбирается в диапазоне 2–500 мА. Система принимает цифровые и аналоговые сигналы, поддерживает восходящий и нисходящий каротаж, автоматическую выборку по глубине, моделирование каротажа в помещении и наблюдение повторяемости приборов и зондов. Доступно подключение внешнего ноутбука или настольного компьютера, а также восемь отводов тока питания. Входной диапазон сигнала не превышает ±10 В, непрерывная работа длится не более 24 ч, потребляемая мощность составляет менее 200 Вт. Размеры — 420×260×210 мм, масса — менее 7 кг. Рабочая температура находится в диапазоне от −10 до +50 °C, допуск рабочего питания составляет ±10%, частота — 50 Гц с допуском ±5%. Скорость каротажа регулируется в диапазоне 0–30 м/мин.
