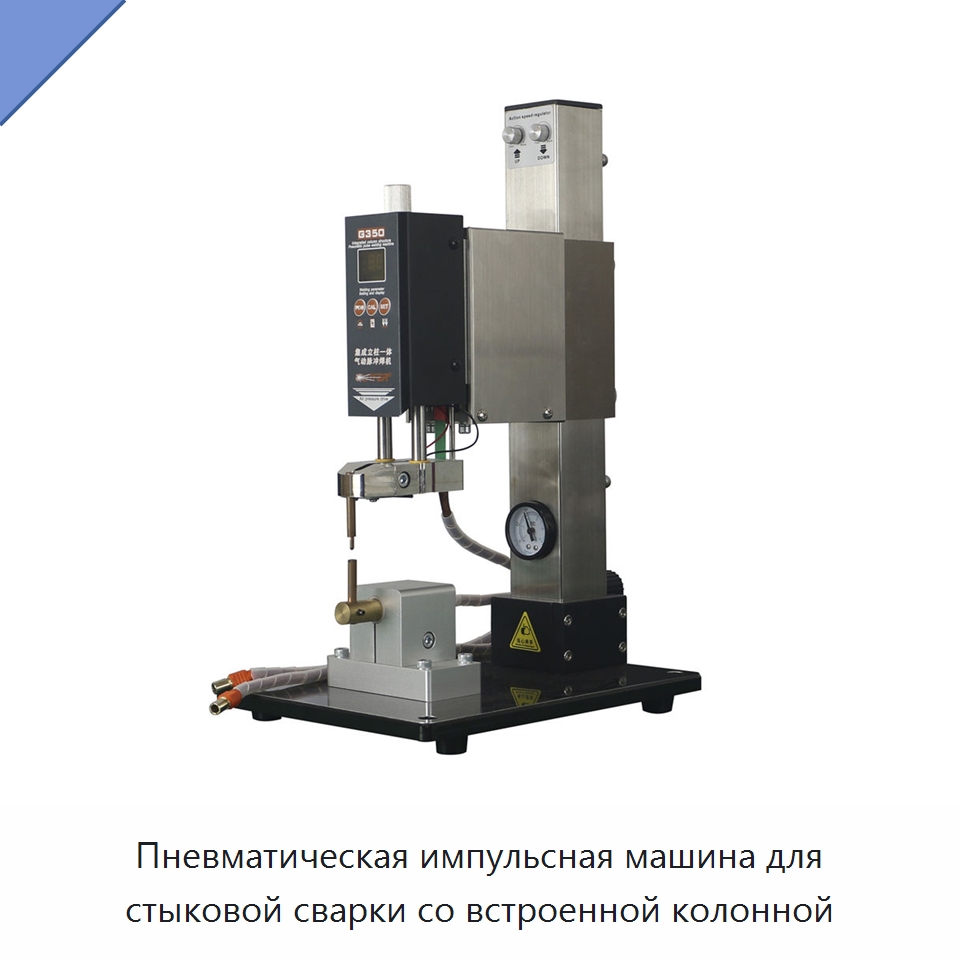

Пневматическая импульсная машина для стыковой сварки со встроенной колонной

Машина оснащена цельной пневматической сварочной головкой со встроенной колонной и амортизирующей конструкцией. Давление сварочной иглы регулируется независимо в диапазоне 2,2–3,2 кг; скорости опускания и возврата головки также настраиваются раздельно. В полуавтоматическом режиме непрерывной точечной сварки можно задать от 1 до 9 последовательных циклов либо N циклов. Спереди размещены манометр и ручка для контроля и регулировки давления. Предусмотрена система отвода тепла и охлаждения. Высота головки регулируется в пределах 90–190 мм, что позволяет точно сваривать объекты разного объёма. Имитационный режим калибровки воспроизводит сварочный процесс при нулевом выходном токе. Питание осуществляется постоянным током напряжением 12–15 В при силе тока 12 А. Длина рычага электрода составляет 170 мм, а его пневматический ход — 18 мм. Расстояние между штырями одного сварочного устройства равно 24 мм, размер зажима сварочного штыря — 6 мм, регулируемое расстояние между электродами — 95 мм. Рабочее давление воздуха составляет 0,35–0,55 МПа, максимальное давление на один электрод — 3,5–5,5 кг. Предусмотрено 10 пневматических программ сварки; рабочий цикл равен 45 %. Масса машины — 11,9 кг, размеры — 210 × 275 × 425 мм.

Наименование производителя

GLIRRER G350 Butt Welding Pneumatic Impulse Butt Welding Machine for Integrated Columns with 811H 811A 2550Air-Compressor Kit
