Артикул: 547-842 Модель: ГСЯ-11(5У) Секция: Дополнительная

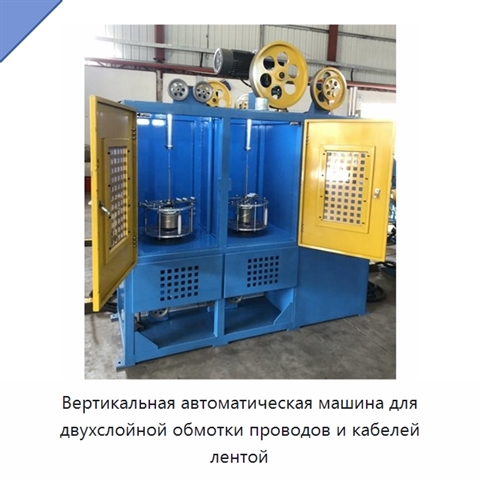

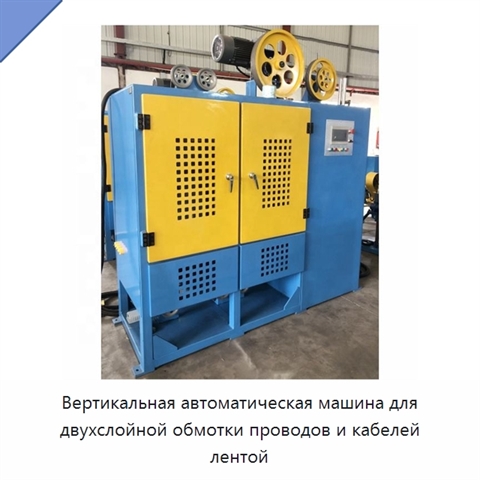

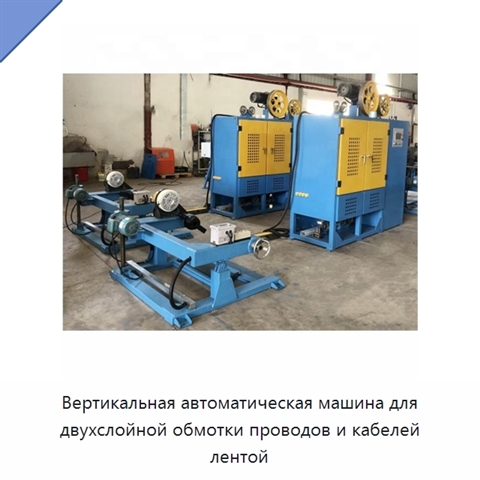

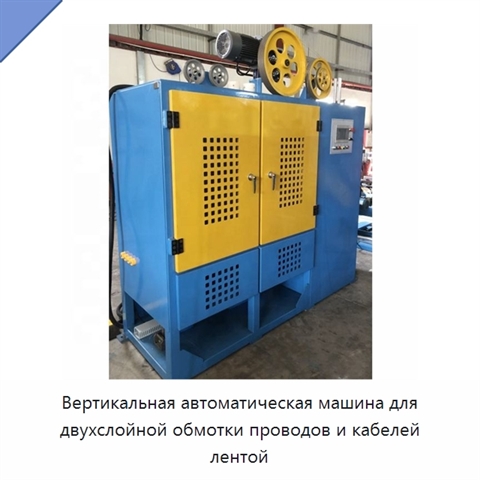

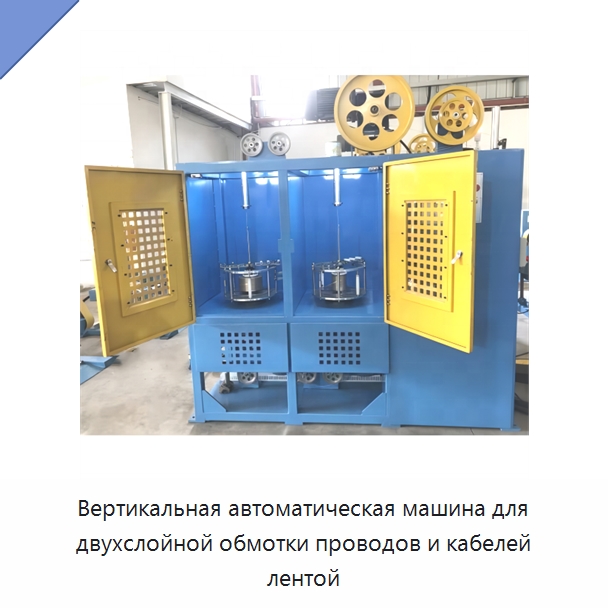

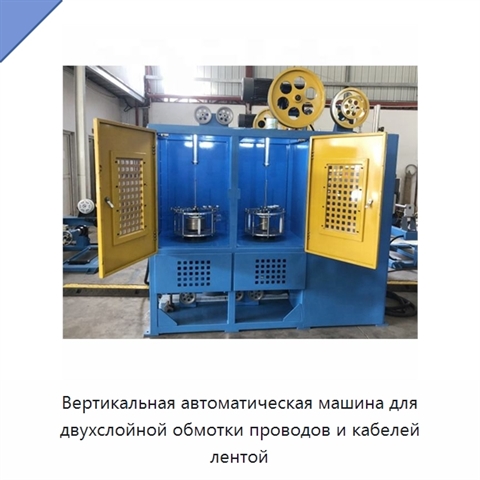

Вертикальная автоматическая машина для двухслойной обмотки проводов и кабелей лентой

Питание машины — трехфазное напряжение 380 В ±10 % при частоте 50 Гц. Высота линии составляет 1000 мм. Оборудование рассчитано на многожильный медный провод с сечением 0,5–16 мм² и диаметром 1,0–5,0 мм. Для разматывающей и приемной частей предусмотрены катушки размера 630–800. Катушка ленты имеет наружный диаметр не более 250 мм, высоту 100 мм и внутренний диаметр 76 мм; ширина ленты составляет 5–15 мм, толщина — 0,01–0,10 мм, максимальная масса ленты — 8 кг. Частота вращения достигает 2680 об/мин, рабочее значение — 2300 об/мин. Линейная скорость находится в диапазоне 3–50 м/мин и рассчитывается как частота вращения, умноженная на длину шага и деленная на 1000. Степень нахлеста обмотки составляет 0–67 %, длина шага — 5–20 мм, допуск длины шага — 1 %. Предусмотрены направления обмотки S и Z. В состав оборудования входят бесшпиндельный магнитный разматыватель 630–800 (1 шт.), устройство правки провода (1 шт.), вертикальная головка для обмотки лентой (2 шт.), двухколесный кабестан 600 (1 шт.), бесшпиндельное приемное устройство торкового типа 630–800 (1 шт.) и система управления с программируемым логическим контроллером (1 шт.).
Наименование производителяGreat Performance PLC Double Layer Vertical Tape Wrapping Machine for Data Cable and signal Cable, Professional Customized Vertical Automatic Double Layer Cable Taping and Wrapping Machine, Original Factory Automatic Tension Double Layer Tapping Wrapping Machine for High Frequency Signal Wire Data Transmission Wire, Vertical Automatic Double Layer Wire Cable Tapping and Wrapping Machine, High Performance Vertical Double Layer Auto Cable Wire Tapping/Wrapping Machine, Factory Customized Vertical Automatic Double Layer Wire Cable Taping and Wrapping Machine for Communication Cable
Задать вопрос Искать на Baidu

Какую задачу решает машина для обмотки кабелей лентой

Машина для обмотки проводов и кабелей лентой предназначена для работы с высокочастотными сигнальными проводами, проводами передачи данных, силовыми и контрольными кабелями, а также специальными проводами; применяемые материалы включают нейлоновую ленту, медную фольгу, слюдяную ленту, алюминиевую фольгу и набухающую ленту.
Монтаж кабельных линий

Характеристики ГСЯ-11(5У)

Модель (по базе 91Т)ГСЯ-11(5У)
Режим работыавтоматический
Масса (кг)0
Машина для обмотки кабелей лентой - гибкость поставки.
Нам известно, что каждый проект имеет свою специфику. Поэтому мы готовы рассмотреть адаптацию технических характеристик, типоразмеров и комплектации ГСЯ-11(5У) под ваши конкретные условия (силами исходного производителя либо нашего производства в России).

Дата последней проверки актуальности информации: 28.09.26

Производитель и технические характеристики подтверждены.
