Геофизический детектор подземных полостей

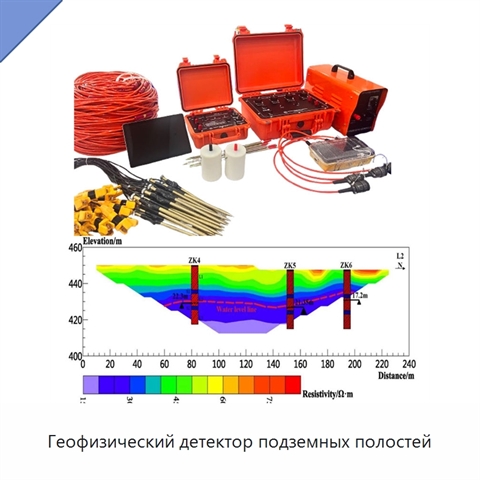

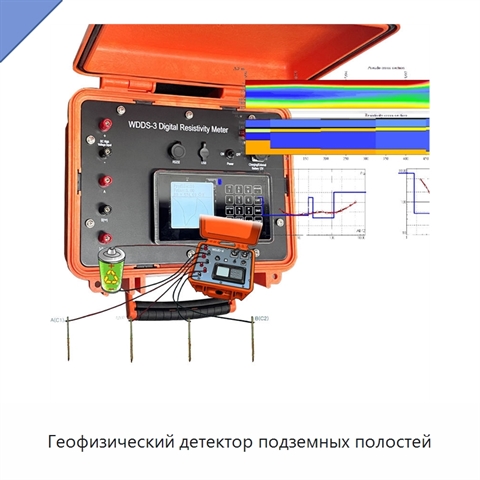

Геофизический прибор фиксирует изменения свойств подповерхностной среды, проявляющиеся как аномалии измерительных данных. Для геофизического поиска могут применяться методы электрического сопротивления, электромагнитные методы или гравиметрия. Измерения выполняют вдоль прямой линии, выбранной в исследуемой точке. Сначала задают небольшое расстояние AB/2, равное половине расстояния между токовыми электродами, затем измеряют ток I и напряжение ΔV и рассчитывают кажущееся удельное электрическое сопротивление. Далее расстояние AB/2 постепенно и симметрично увеличивают, например до 1, 2, 4, 8 и 16 м; при необходимости потенциальные электроды M и N немного смещают, чтобы сохранялся измеримый сигнал напряжения. Для каждого нового расстояния записывают очередное значение кажущегося сопротивления. По мере увеличения AB ток проникает глубже и охватывает больший объем подповерхностной среды. Измеренные данные наносят на логарифмический график: кажущееся сопротивление отображают по вертикальной оси, а AB/2 или соответствующую глубину — по горизонтальной. Полученная кривая отражает слоистое строение грунта; обработка данных программным обеспечением позволяет сформировать карту или изображение подземной структуры.

Наименование производителя

Ground Cavity Detector by Geophysical Instrument Method Underground Water Detector Used in Well Drilling Water Exploration
