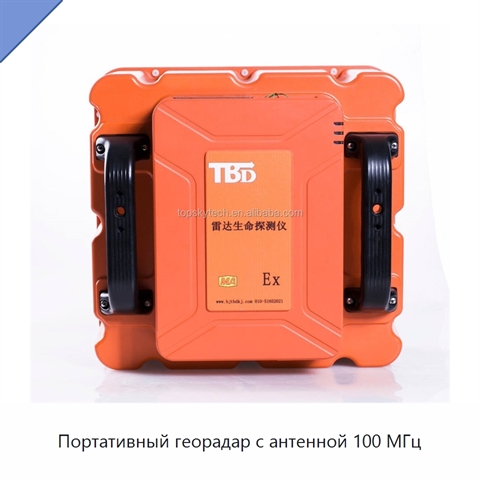

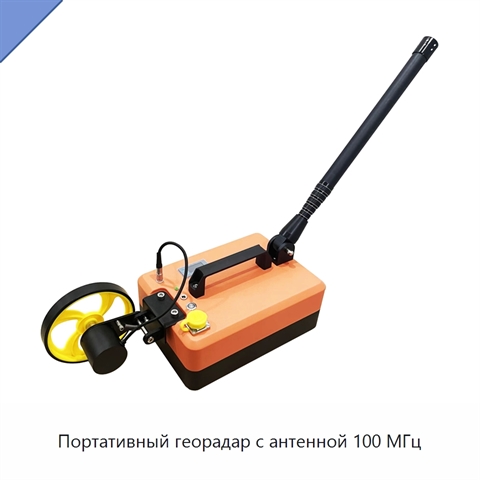

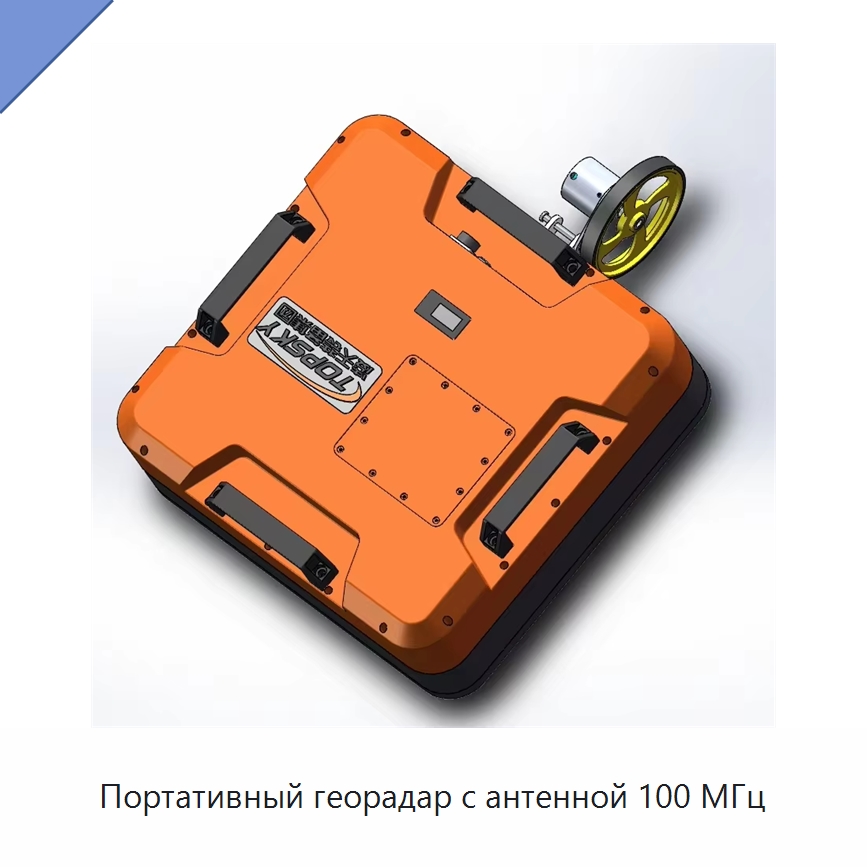

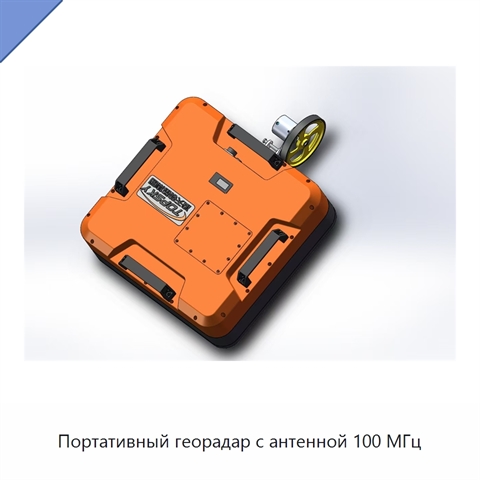

Портативный георадар с антенной 100 МГц

Основной блок и антенна встроены в единый портативный прибор. Данные передаются между прибором и ноутбуком по проводному соединению, что позволяет работать одному оператору. Программа сбора данных автоматически распознаёт модель антенны и имеет простые настройки; интерфейс данных обеспечивает позиционирование прибора в реальном времени. Центральная частота антенны составляет 100 МГц, её размеры — 690 × 680 × 232 мм, масса — 12 кг. Диапазон глубины обнаружения равен 0–30 м, погрешность обнаружения — менее 5 %. Аналого-цифровое преобразование выполняется с разрядностью 16 бит, а сопряжение с грунтом осуществляется контактным способом. Максимальная скорость выборки составляет 512 каналов/с; частота дискретизации выбирается в диапазоне 5–20 ГГц, длина выборки — 512 или 1024. Усиление регулируется сегментно или автоматически. Сбор данных может запускаться непрерывно либо по колёсной базе. В реальном времени выполняются межканальное выравнивание, удаление фона и фильтрация. Точность перемещения не превышает 3 мм. Питание осуществляется от встроенной перезаряжаемой литиевой батареи, продолжительность непрерывной работы составляет не менее 10 часов. Программное обеспечение имеет интерфейс на китайском языке, поддерживает различные методы обработки данных и алгоритмы, а также постобработку, отображение данных, маркировку целей и пакетную обработку одним нажатием.
