Артикул: 119-244
Модель: ВТПГ512
Секция: Дополнительная

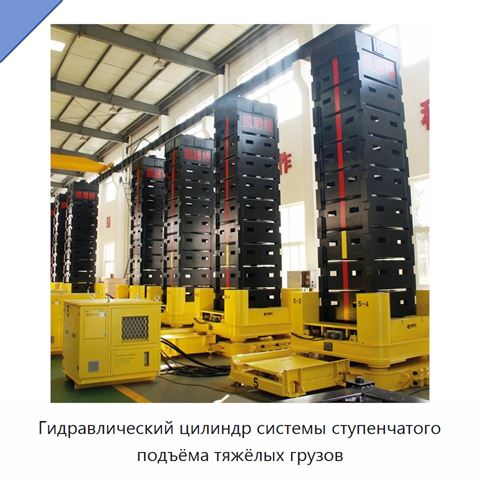

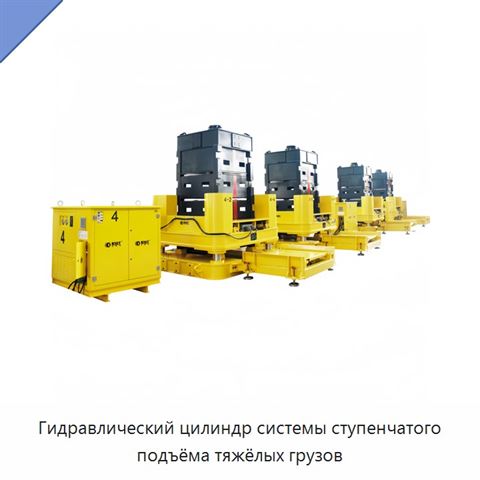

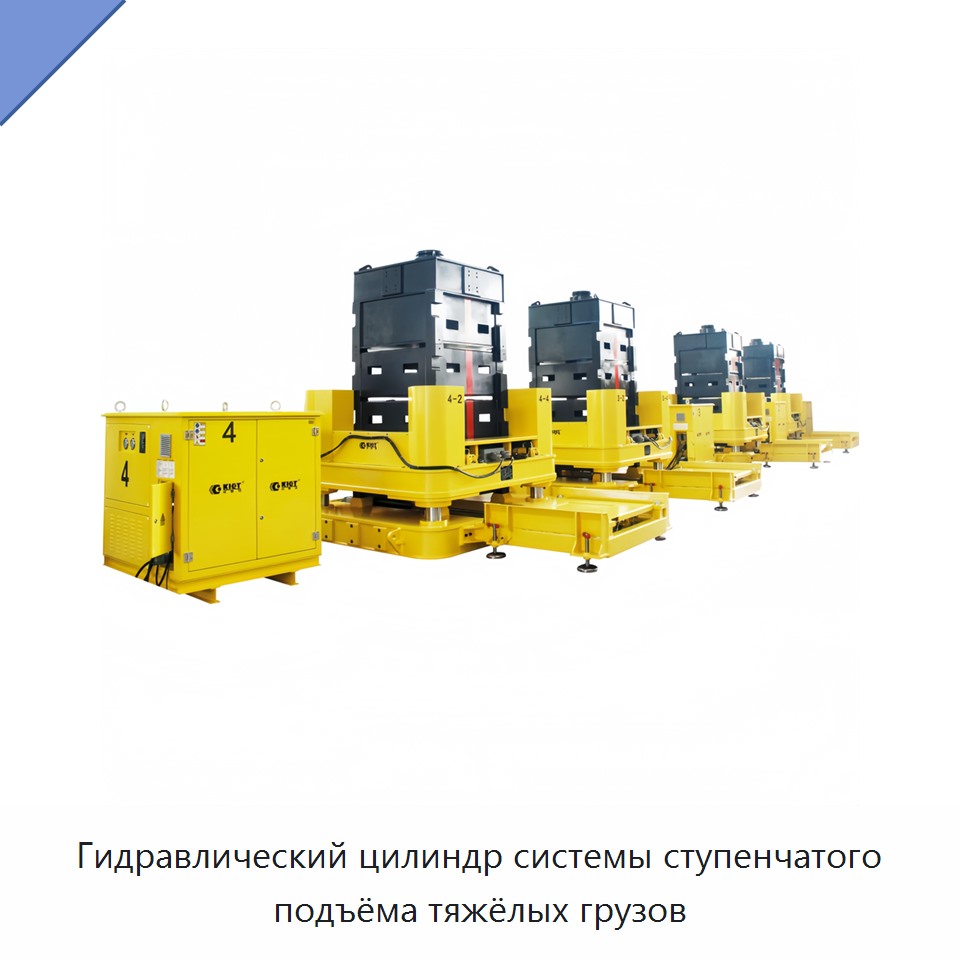

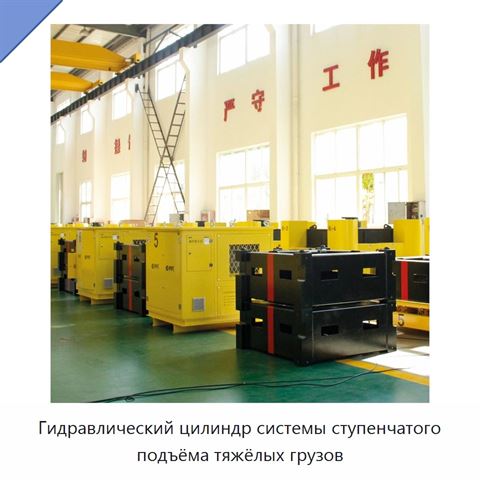

Гидравлический цилиндр системы ступенчатого подъёма тяжёлых грузов
Гидравлический цилиндр предназначен для работы в системе ступенчатого подъёма тяжёлых конструкций с рабочим давлением 31,5 МПа. Система включает четыре прочных подъёмных основания, в каждом из которых установлен гидравлический домкрат с цилиндром. На верхней части оснований размещены две временные опоры, закреплённые на гидравлическом поворотном устройстве. Балки автоматически подаются между опорами встроенной системой ввода при полностью втянутых домкратах. После установки балок цилиндры выдвигаются и поднимают их над временными опорами. Затем опоры поворачиваются, а домкраты опускают балки на повернутые опоры. Последовательность повторяется до достижения требуемой высоты подъёма. Управление выполняется компьютерной системой из специального помещения управления с централизованным контролем высоты платформы, массы груза и осадки грунта. Конфигурации рассчитаны на нагрузки 125, 250 и 500 т; масса основного блока составляет от 2100 до 14000 кг в зависимости от исполнения.
Задать вопрос Искать на Baidu
Какую задачу решает гидравлический цилиндр для ступенчатого подъёма
Гидравлический цилиндр системы ступенчатого подъёма применяется для монтажа и обслуживания тяжёлого оборудования, а также при строительстве мостов, морских сооружений и крупных промышленных объектов.
Характеристики ВТПГ512
Модель (по базе 91Т)ВТПГ512
Давление31,5 МПа
Исполнение с нагрузкой 125 тМаксимальная боковая нагрузка 3 % при 6 м; размеры 1200 × 1200 × 950 × 2000 мм; масса основного блока 2100 кг
Исполнение с нагрузкой 250 тМаксимальная боковая нагрузка 3 % при 12 м; размеры 2500 × 2100 × 1400 × 3450 мм; масса основного блока 8200 кг
Исполнение с нагрузкой 500 тМаксимальная боковая нагрузка 3 % при 16 м; размеры 2800 × 2300 × 1700 × 4300 мм; масса основного блока 14000 кг
Количество временных опор2 временные опоры на гидравлическом поворотном устройстве
Количество подъёмных оснований4 подъёмных основания
Контролируемые параметрыВысота платформы, масса груза и осадка грунта
Система подачи балокВстроенная автоматическая система ввода балок
УправлениеКомпьютерное управление из специального помещения управления
