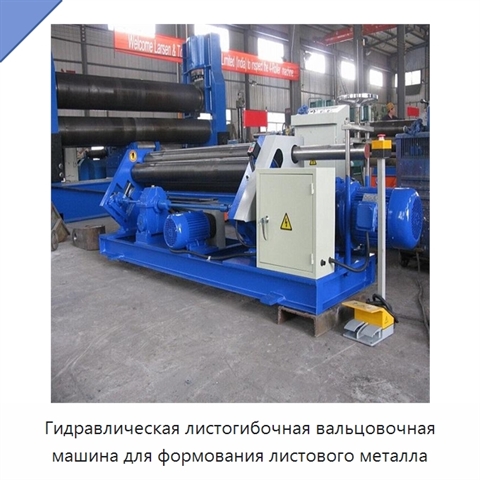

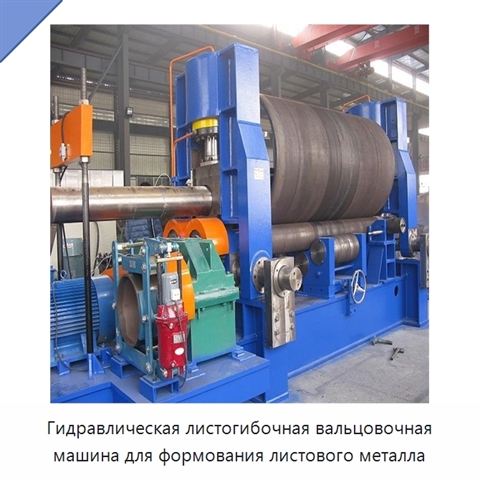

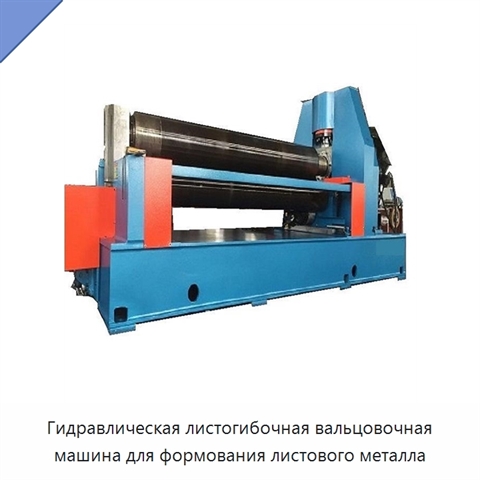

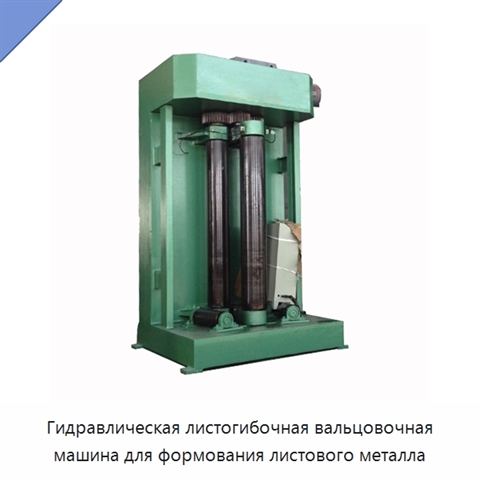

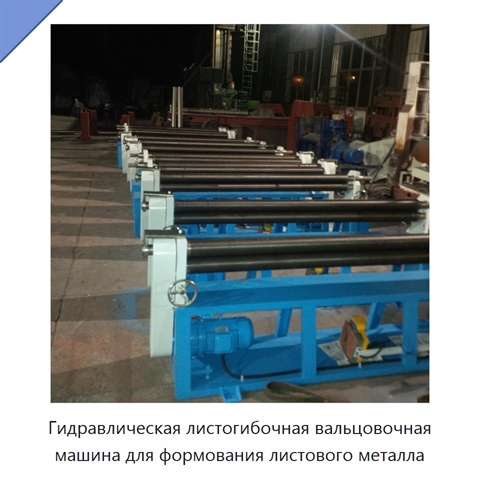

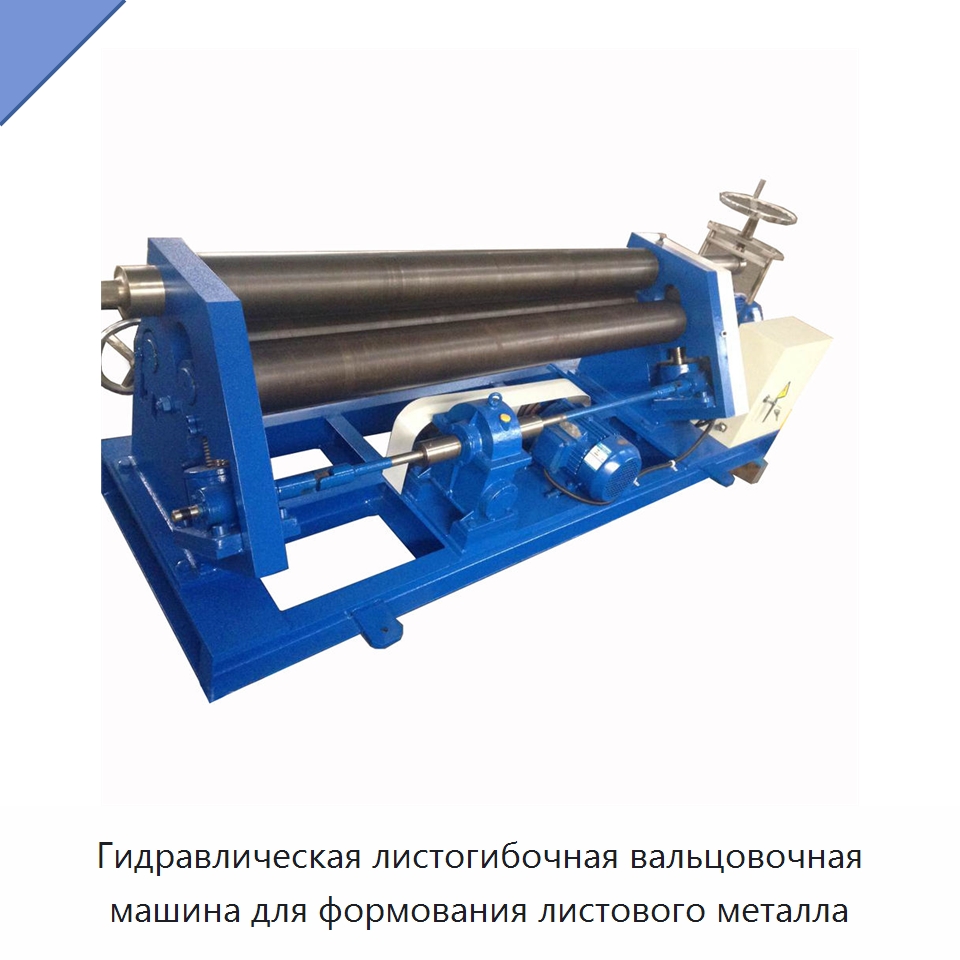

Гидравлическая листогибочная вальцовочная машина для формования листового металла

Гидравлическая листогибочная вальцовочная машина формует листовой металл за счёт перемещения рабочих валков под действием гидравлических и механических усилий. Она позволяет получать цилиндрические, конические, эллиптические, дугообразные и U-образные детали. Верхний валок перемещается вверх и вниз, а также по горизонтали влево и вправо. Вертикальный подъём выполняется гидравлическим приводом, а горизонтальное перемещение — механическим приводом через двигатель, червячный редуктор и винтовой механизм. Смещение верхнего валка относительно нижних валков обеспечивает предварительную гибку листа. Узел верхнего валка состоит из главного цилиндра, опорного блока, валка и двухрядного шарикоподшипника. Цилиндр и поршневой шток изготовлены из стальных поковок, поверхность штока хромирована, а уплотнение выполнено кольцом типа YX. Нижний узел содержит валки, опорные блоки, входную зубчатую передачу и подшипники скольжения. Главный привод образован электродвигателем, муфтой, редуктором и тормозом с электрогидравлическим толкателем. Опрокидывающий узел с цилиндром и плунжером служит для извлечения сформированной заготовки из валков. Закрытая сварная станина обладает сопротивлением изгибу и кручению и имеет большой момент инерции. Дополнительный узел конической гибки состоит из упора, поворотного концевого ролика, втулки и пальца.
