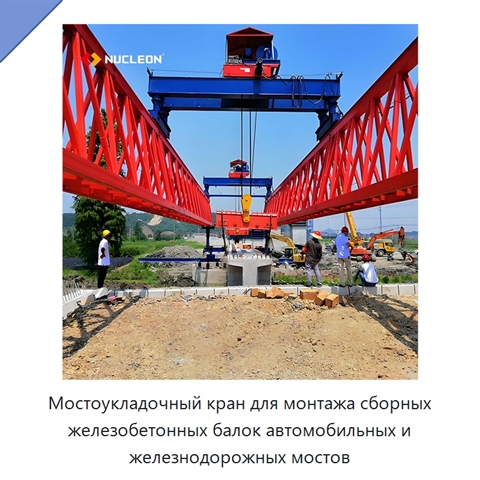

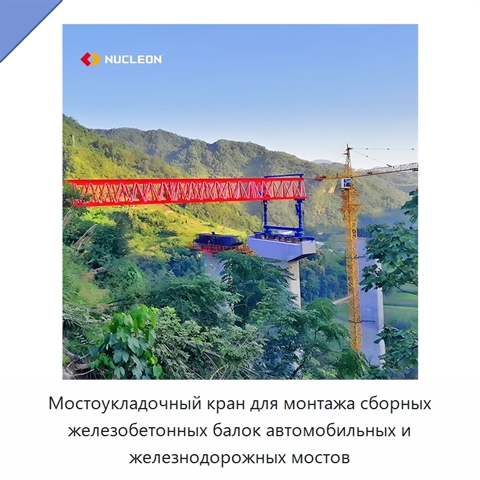

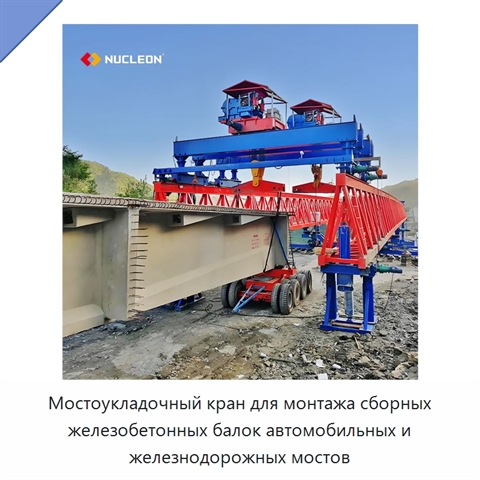

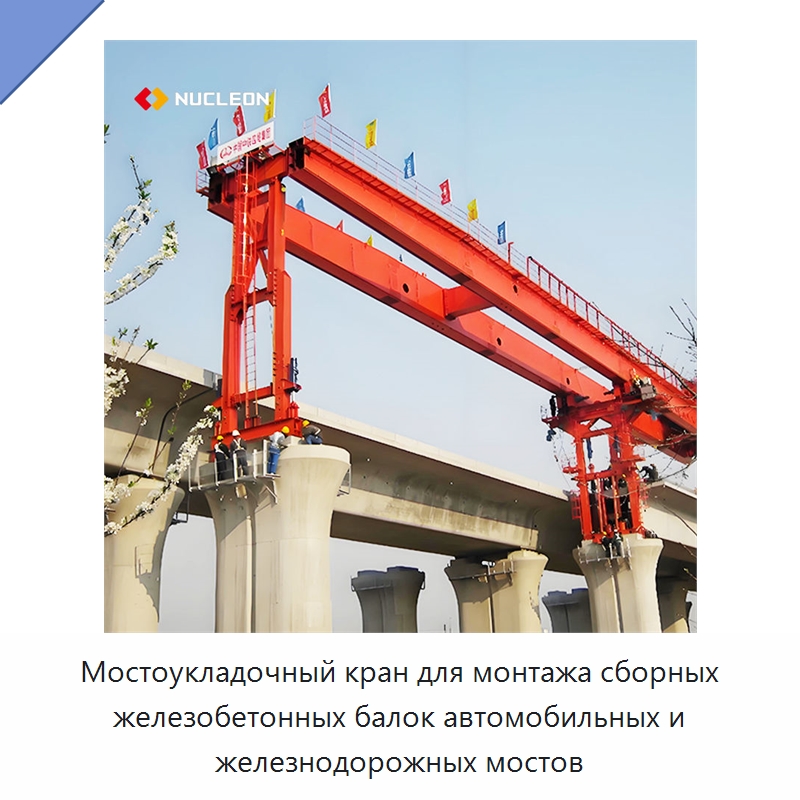

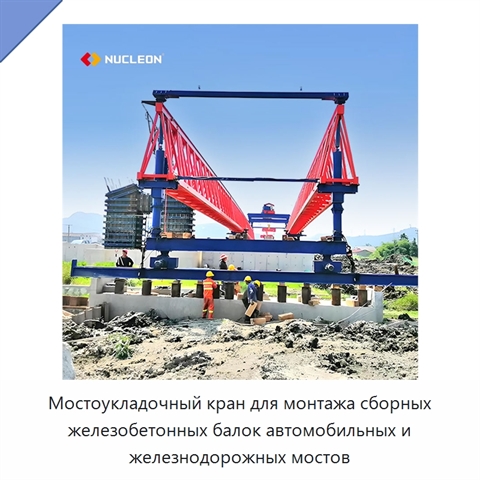

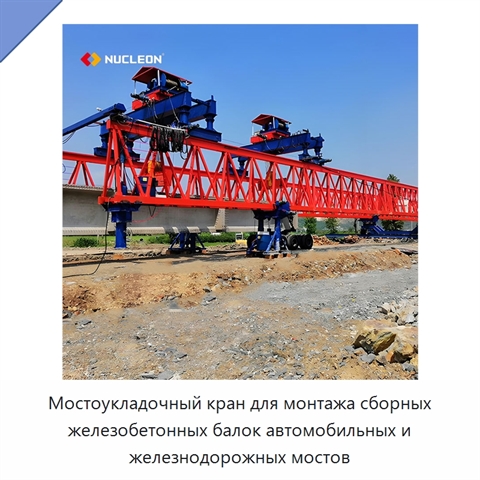

Мостоукладочный кран для монтажа сборных железобетонных балок автомобильных и железнодорожных мостов

Мостоукладочный кран предназначен для перемещения сборных бетонных блоков и мостовых балок к устоям или промежуточным опорам и установки элементов при сооружении автомобильных и железнодорожных мостов. Конструкция включает главную балку, передние, средние и задние опоры, вспомогательные кронштейны, верхнюю поперечную балку, грузоподъёмный механизм, поперечный рельсовый путь, системы продольного и поперечного перемещения, гидравлическую систему и систему управления. Для главной балки применяется двухбалочная ферменная схема. Кран перемещается вперёд шагающим способом с балансировкой противовесом, поэтому рельсы на поверхности балки не требуются. Он монтирует равнопролётные и разнопролётные двухпутные предварительно напряжённые железобетонные цельнопролётные коробчатые балки на прямых и криволинейных участках, а также на продольных уклонах. Поперечное расстояние между главными балками регулируется для прямого подвешивания элементов с различным поперечным сечением. Траверса оснащена системой гидравлического перемещения с радиоуправлением всеми движениями. Независимые опоры используются при передислокации, а основные опоры выполнены по подвесной схеме. Кран рассчитан на работу при малом радиусе трассы и вблизи зданий, где применение обычного оборудования затруднено. В систему безопасности входят концевой выключатель передвижения, защита от перегрузки, ограничитель высоты подъёма, защита от пониженного напряжения и нарушения чередования фаз, аварийная остановка, мигающая световая и звуковая сигнализация, а также беспроводной инфракрасный датчик предотвращения столкновений.

Наименование производителя

Heavy Duty Electric Driven Launching Gantry Crane 100t 150t 200t 300t Bridge Erection Crane for Highway and Railway, 160 Ton Span by Span Girder Launching Crane Bridge Erection Machine
