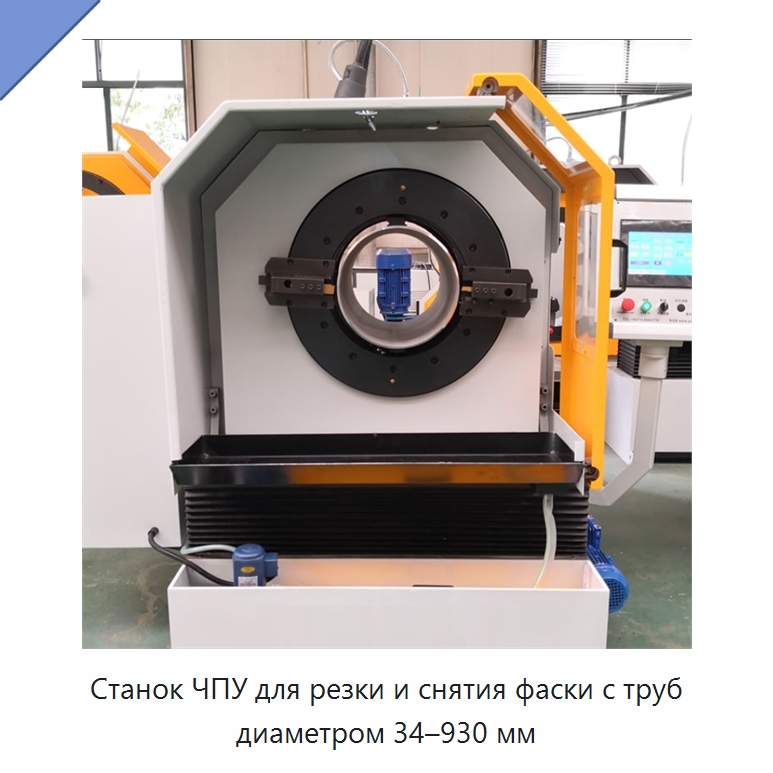

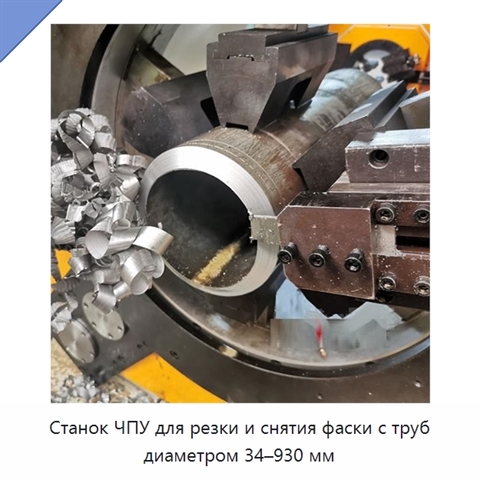

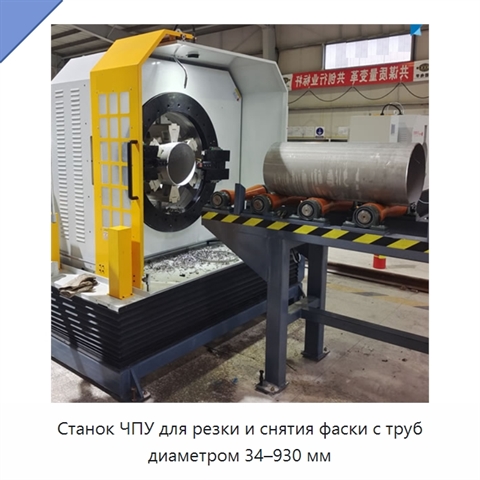

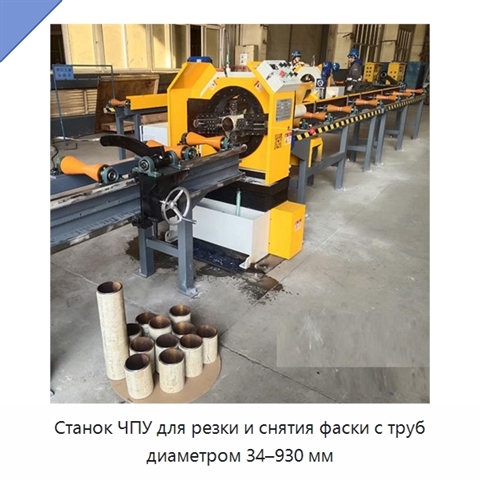

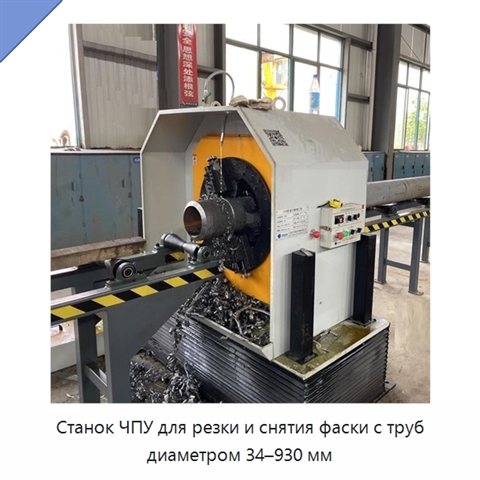

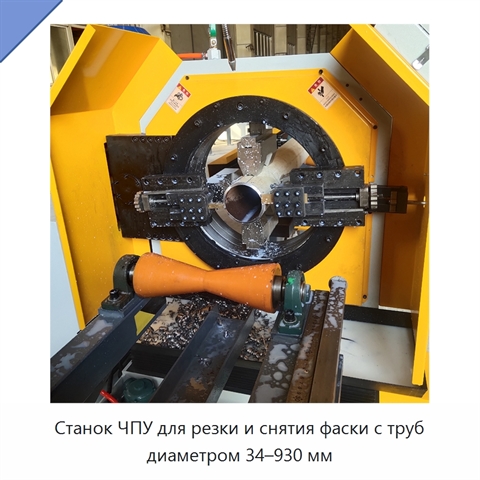

Станок ЧПУ для резки и снятия фаски с труб диаметром 34–930 мм

Станок обрабатывает трубы диаметром от 34 до 930 мм. Диапазоны условного прохода включают DN30–150, DN40–300, DN80–400, DN250–500, DN300–600 и DN600–900. Труба закрепляется без перемещения, а вращение режущей головки обеспечивает механическую храповую подачу инструмента. Оборудование выполняет резку и снятие фаски в средней части трубопровода, отдельную отрезку трубы или обработку только её торца. Допустимыми материалами являются углеродистая, легированная, нержавеющая, дуплексная нержавеющая, низкотемпературная и жаростойкая сталь. Толщина стенки для нержавеющей и легированной стали составляет 3–25 мм, для углеродистой стали — 3–30 мм. Холодная резка выполняется с циркуляционным водяным охлаждением. Радиальная подача инструмента автоматическая, её величина составляет 0,1–0,2 мм/об. Скорость подачи рассчитывается с учётом толщины стенки и составляет около 2 мм/мин; для трубы размером 219×8 мм продолжительность резки с формированием фаски составляет около 4 минут. Зажимная система включает один комплект держателя режущего инструмента и один комплект держателя инструмента для снятия фаски. Для обработки труб разных диаметров предусмотрена регулировка высоты держателя. Возможны фаски I-, V- и двойного V-типа; стандартная оснастка включает режущий нож 0° и V-образный нож для фаски 30°. Перпендикулярность торца фаски составляет не более 1 мм, чистота обработки — 0,3, отклонение угла — не более 0,5°. Управление осуществляется кнопками пульта. Дополнительно доступны ручной роликовый стол для подачи труб, роликовый стол для их транспортировки и механизм механической фиксации длины. ^*

*) Описание товара приведено в редакции, предоставленной иностранным производителем. Инженеры отдела 91Т уже запланировали техническую и эстетическую редактуру. В скором времени мы проверим технические нюансы, уточним характеристики и терминологию и доработаем текст, чтобы описание ЖМА-45(7К) отвечало на большинство вопросов, а его назначение, возможности и область применения были понятны и доступны. Если вопрос актуален сейчас — просто задайте его нам.

Наименование производителя

Heavy Duty Pipe End Facing Machine CNC Plasma Cutting & Beveling Equipment for Pipeline Prefabrication Production (OD 40 - 160), CNC Pipe Spool Cutting and Beveling Machine at Any Position, Large Diameter Pipe Cutter and Beveler for Pipe Spool Fabrication Line, CNC Large Diameter Pipe Cutting and Beveling All in One Machine(34~930mm), CNC 930mm Heavy Duty Pipe Spool Cutting and Beveling Machine, Clamp Type Pipe Spool Cutting and Groove All in One Machine with Automatic Feeding Roller, Automatic Pipe Spool Cutting and Groove Machine with Feeding Roller
