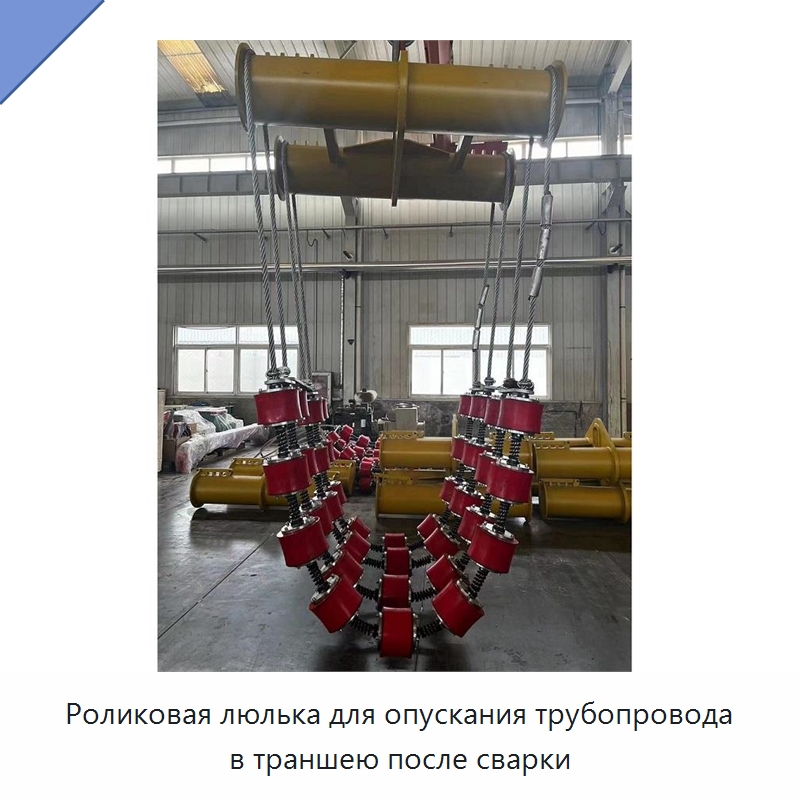

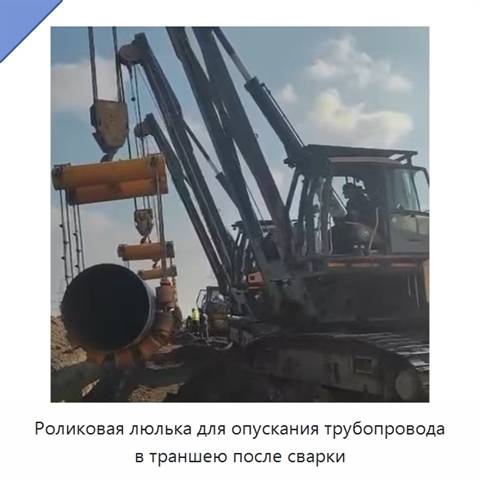

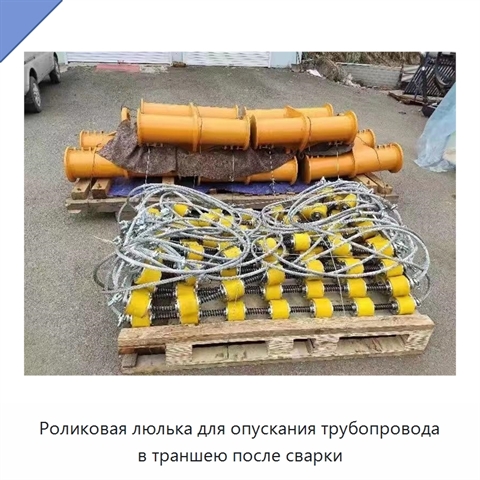

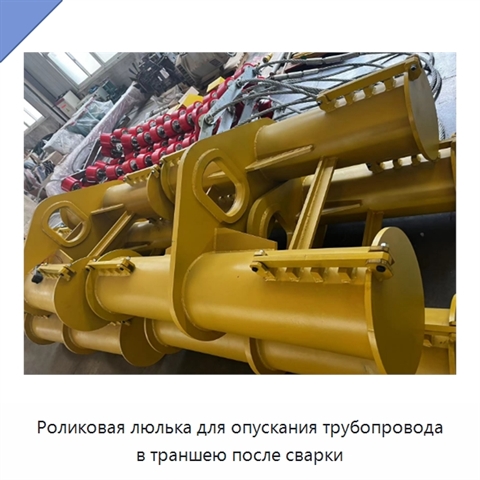

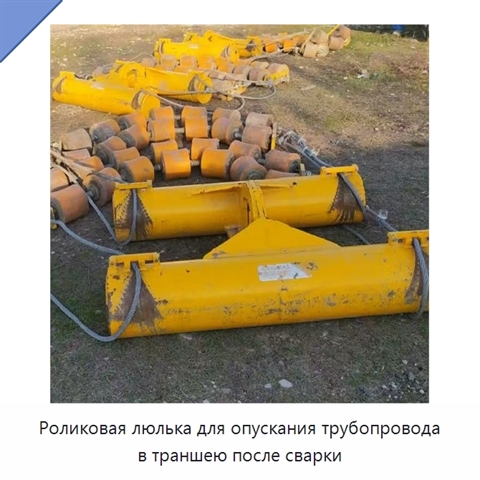

Роликовая люлька для опускания трубопровода в траншею после сварки

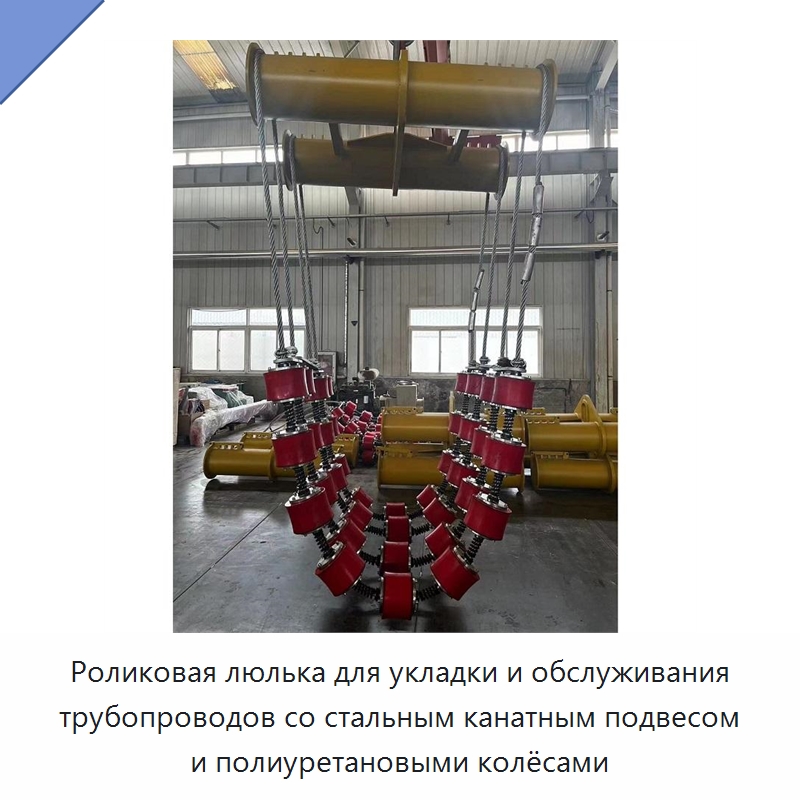

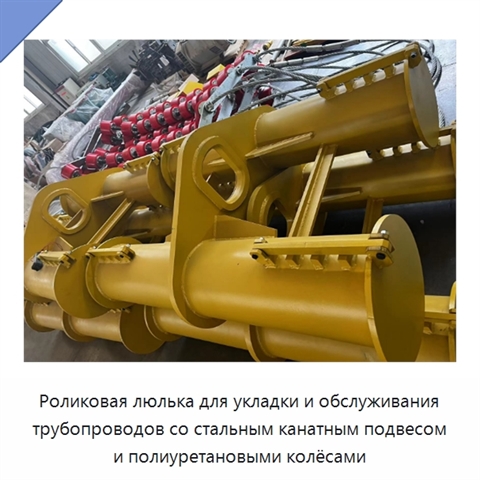

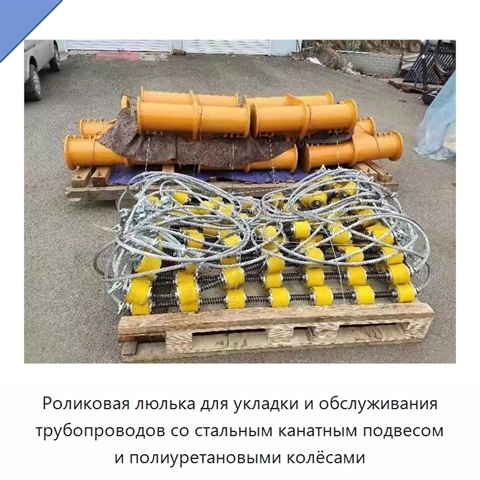

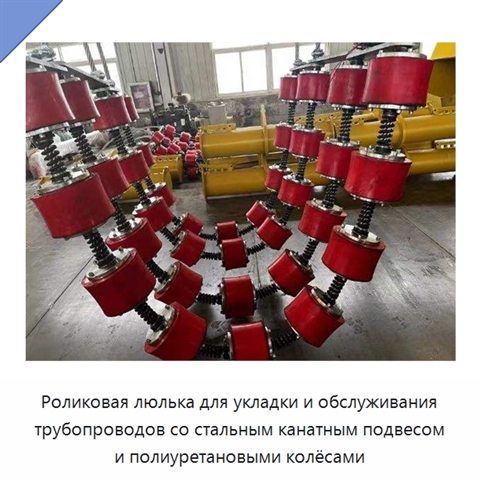

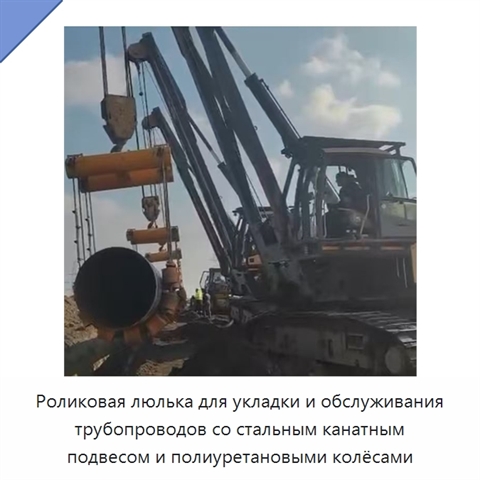

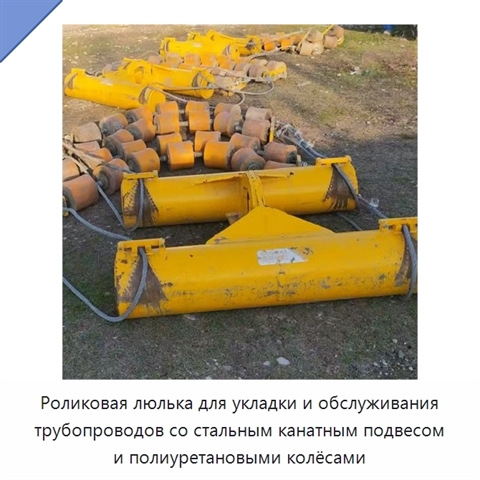

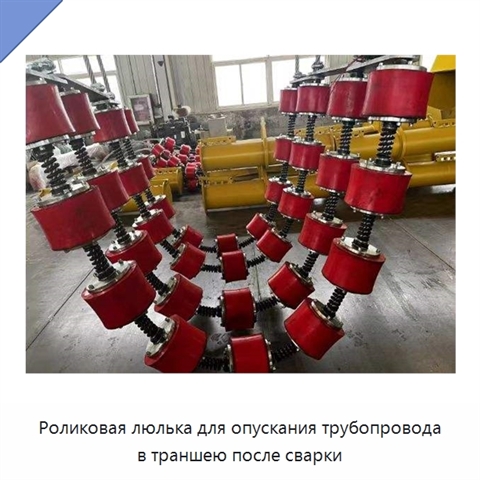

Роликовая люлька для трубопровода служит грузоподъёмным и вспомогательным ходовым оборудованием при опускании трубопровода в траншею после завершения сварки. Нагрузка от трубы равномерно распределяется по окружности канатного ролика. Подшипниковые узлы обладают большой радиальной и осевой несущей способностью, имеют уплотнения и защиту от воды и песка. Ролики перемещаются свободно, благодаря чему трубопровод плавно опускается в траншею. Снаружи ролика установлено специальное подвесное колесо из полиуретана с хорошим сцеплением и высокой стойкостью к истиранию; оно защищает антикоррозионный слой трубопровода. Размерный ряд включает пять исполнений, каждое с 28 роликами. Для труб Φ152–305 мм максимальная грузоподъёмность равна 8000 кг, диаметр каната — 18 мм, габариты — 0,5 × 0,5 × 0,5 м, масса — 450 кг. Для труб Φ305–610 мм значения составляют соответственно 13000 кг, 22 мм, 0,7 × 0,7 × 0,8 м и 590 кг; для Φ610–914 мм — 35000 кг, 22 мм, 1,0 × 1,0 × 0,8 м и 1500 кг; для Φ914–1219 мм — 45000 кг, 30 мм, 1,4 × 1,4 × 1,0 м и 2200 кг; для Φ1219–1524 мм — 55000 кг, 30 мм, 1,6 × 1,4 × 1,0 м и 2900 кг.
