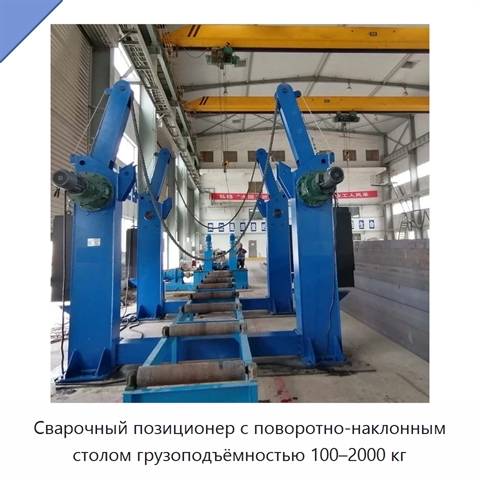

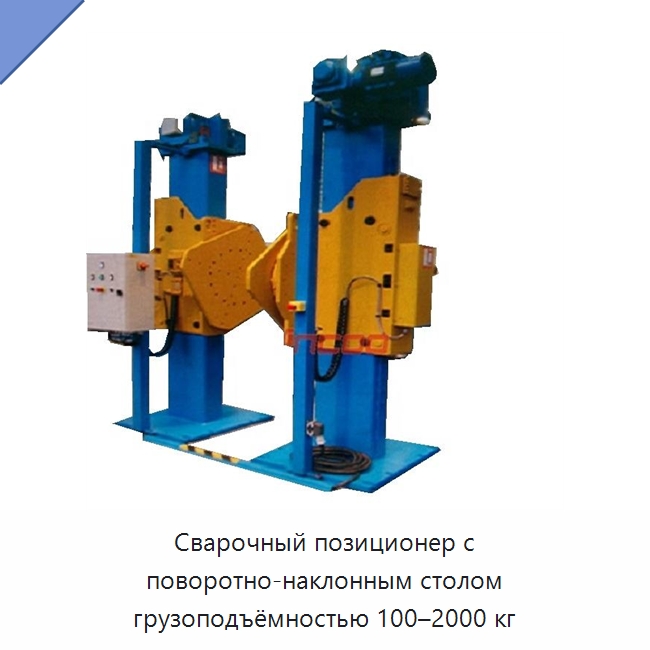

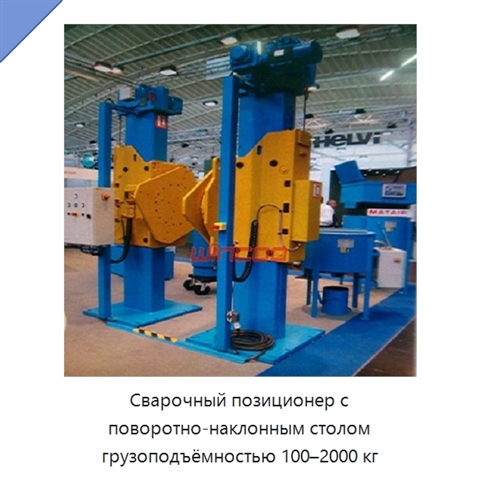

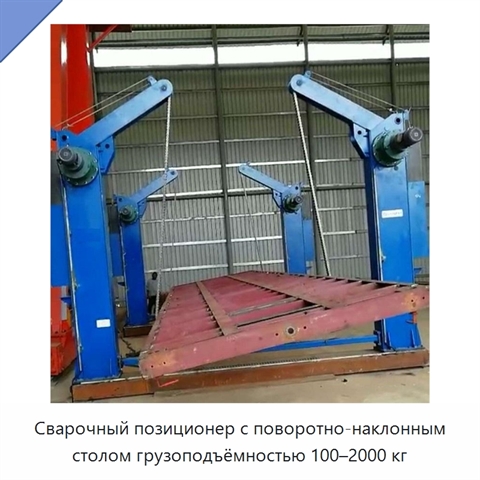

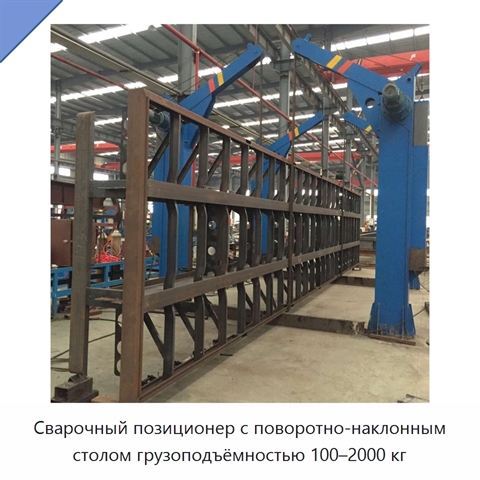

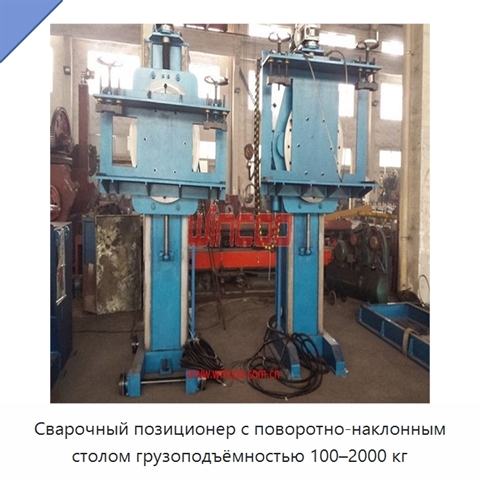

Сварочный позиционер с поворотно-наклонным столом грузоподъёмностью 100–2000 кг

Сварочный позиционер рассчитан на максимальную нагрузку от 100 до 2000 кг и применяется для ручной и автоматической сварки кольцевых швов, а также для точного размещения заготовок. Свободностоящая конструкция выполнена из стали. Поворотный стол имеет механически обработанную поверхность, центрирующие канавки и Т-образные пазы; диаметры столов составляют 400, 600, 800, 1000 и 1200 мм. Стол наклоняется в диапазоне 0–120°, а направление его вращения, подъём и опускание при наклоне и частота вращения задаются с ручного пульта. Частота вращения имеет диапазоны 0,05–0,5 об/мин и 0,5–3,5 об/мин. Все подвижные узлы оснащены системой смазки, а основные сварные детали перед окраской проходят пескоструйную обработку. Исполнения с максимальной нагрузкой 100, 300, 600, 1200 и 2000 кг имеют номинальный эксцентриситет соответственно 100, 150, 150, 200 и 250 мм; номинальное расстояние до центра тяжести составляет 150, 200, 250, 250 и 300 мм. Максимальный диаметр вращения заготовки при положении 90° равен 600, 1000, 1500, 1570 и 1900 мм. Длина основной рамы для этих исполнений составляет 740, 930, 1200, 1400 и 1700 мм, высота — 420, 700, 900, 1000 и 1200 мм, ширина — 527, 820, 800, 1000 и 1200 мм. Позиционер оснащён встроенным заземлением с током 1000 А.
