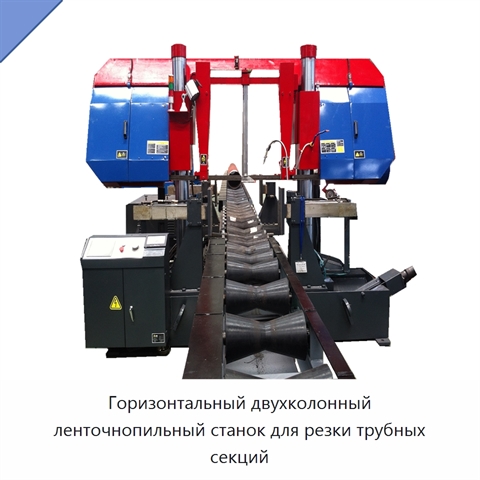

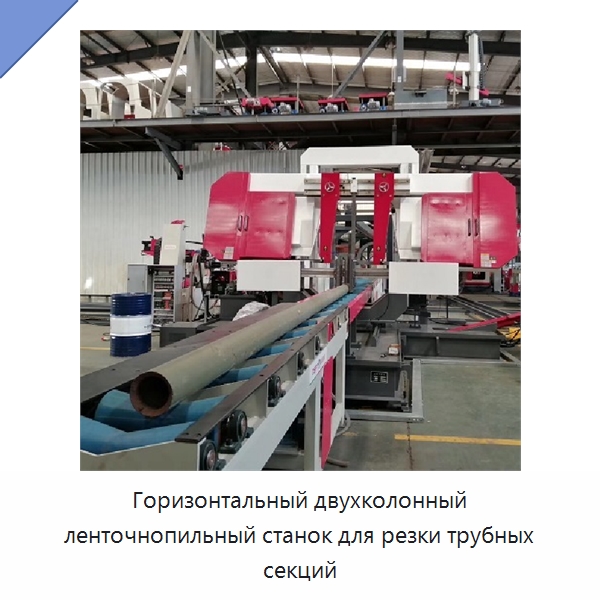

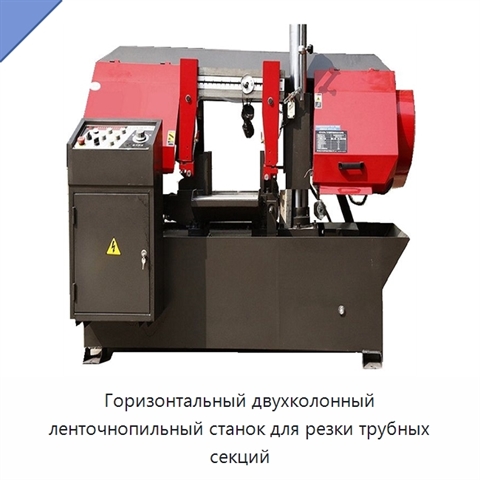

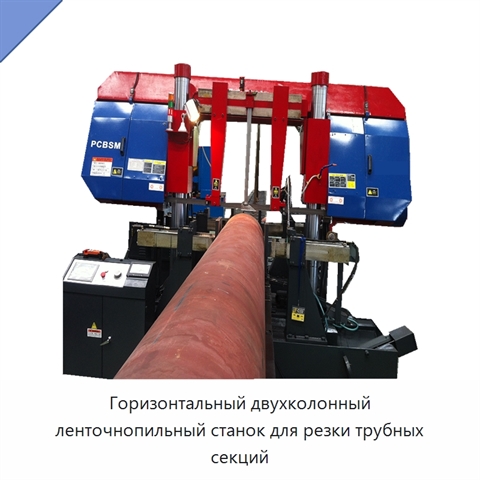

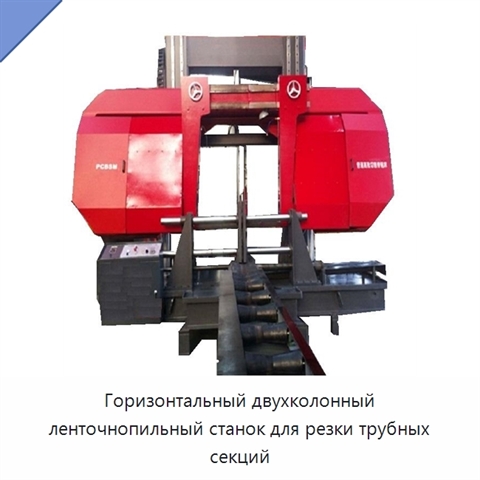

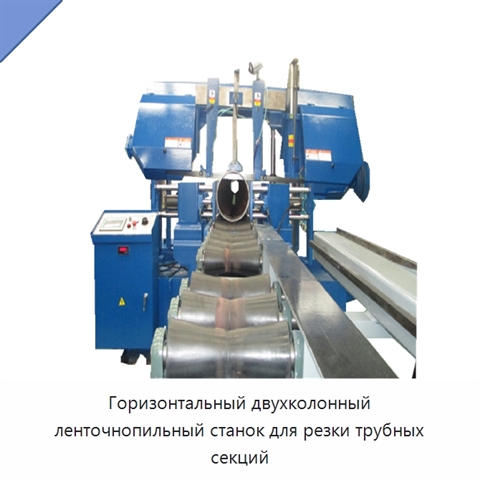

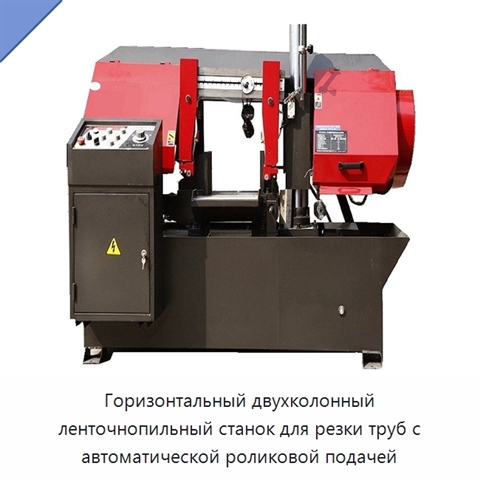

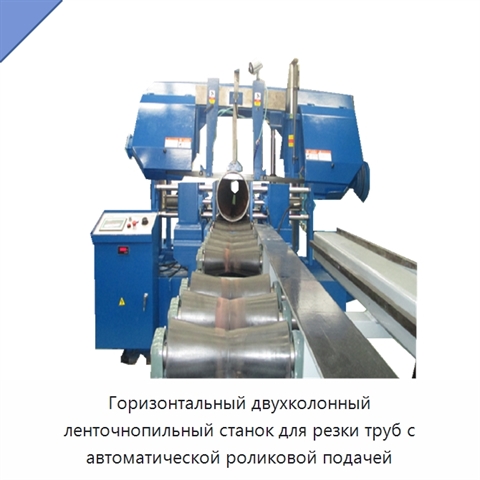

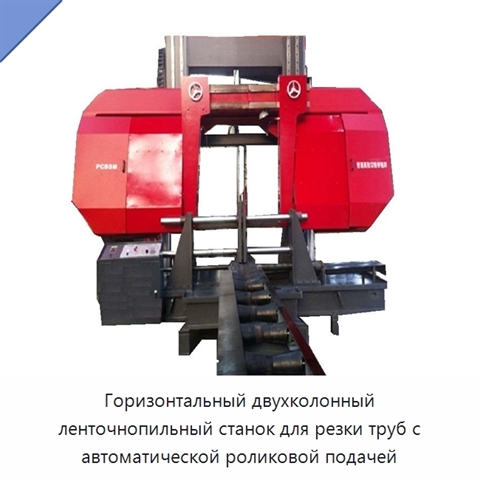

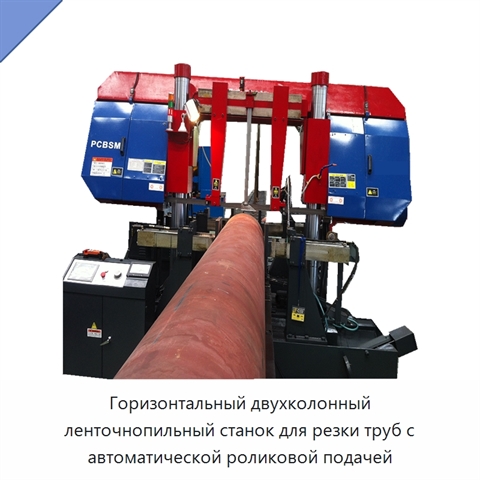

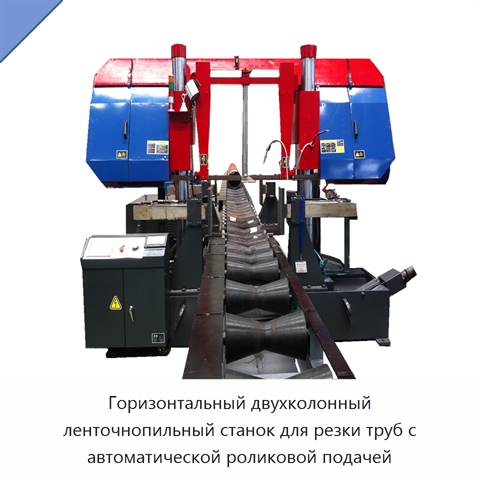

Горизонтальный двухколонный ленточнопильный станок для резки труб с автоматической роликовой подачей

Горизонтальный двухколонный ленточнопильный станок предназначен для резки труб при изготовлении трубных секций и рассчитан на работу в составе производственной линии. Резание выполняется биметаллическим ленточным полотном. Автоматический подающий ролик перемещает трубу с бесступенчатой регулировкой скорости. Двустороннее центрирование и зажим выполняются автоматически гидроцилиндром, а натяжение и ослабление полотна — автоматической гидравлической системой. Система охлаждения оснащена встроенным насосом охлаждающей жидкости. Время одного реза трубы DN200 составляет не более 2 мин. Станок работает с углеродистой, легированной, нержавеющей и криогенной сталью. Диапазоны применимых диаметров: DN50–400 (φ60–426 мм); DN50–600 (φ60–630 мм); DN200–800 (φ219–830 мм); DN300–1000 (φ325–1016 мм); DN600–1200 (φ610–1219 мм); DN800–1500 (φ813–1524 мм). Варианты скорости ленточного полотна: 18, 42 или 68 м/мин; 27, 52 или 78 м/мин; 15–80 м/мин. Размеры полотна: 4320 × 34 × 1,1 мм; 7000 × 41 × 1,3 мм; 8880 × 67 × 1,6 мм; 10000 × 67 × 1,6 мм; 10800 × 67 × 1,6 мм; 15090 × 80 × 1,6 мм. Варианты габаритов станка: 2,3 × 1,2 × 1,65 м; 3,6 × 1,5 × 2,1 м; 4,05 × 2,0 × 2,6 м; 4,75 × 2,2 × 2,9 м; 5,0 × 2,2 × 3,15 м; 6,8 × 2,2 × 3,8 м. Варианты массы: 1370 кг (±5%); 4500 кг (±5%); 8000 кг (±5%); 9000 кг (±5%); 10000 кг (±5%); 22000 кг (±5%). При необходимости устанавливаются механическая система измерения длины для отрезки труб заданной длины и транспортирующая ленточная система VF с приводом от двигателя для резки и снятия фаски. Источник питания станка — электрический; параметры сети составляют 380, 415 или 440 В, 3 фазы, 50/60 Гц. Станок имеет сертификат CE.
