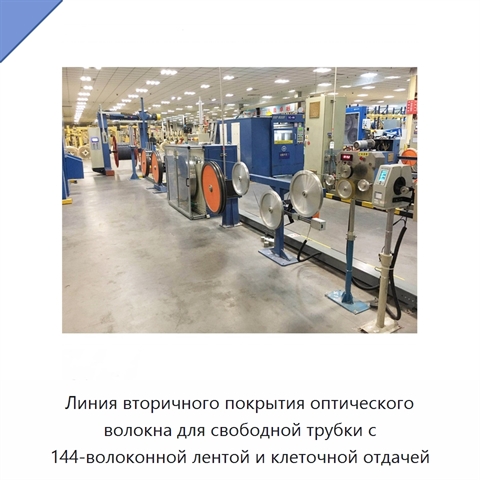

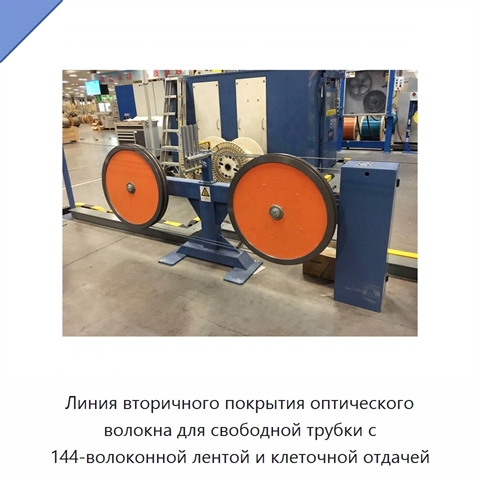

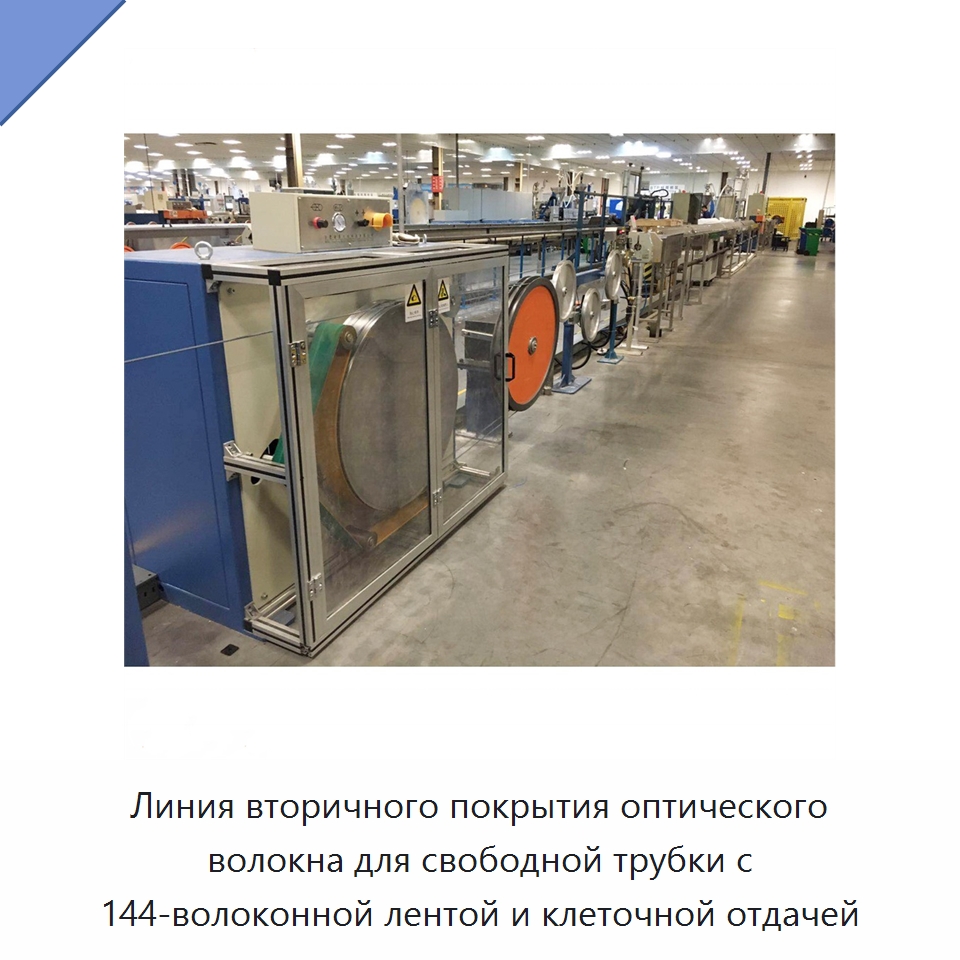

Линия вторичного покрытия оптического волокна для свободной трубки с 144-волоконной лентой и клеточной отдачей

Максимальная скорость линии составляет 70 м/мин при размере 7 мм. Скорость вращения клетки отдачи регулируется в диапазоне 0–120 об/мин, шаг скрутки волоконной ленты составляет 500–3000 мм, а натяжение отдачи — 2–10 Н с допуском ±0,5 Н. Узел подачи включает 12 бобин оптического волокна и клетку отдачи на 12 бобин с устройством предварительного заполнения. В состав оборудования входят устройство сведения волокна с электростатическим пылеуловителем, устройство удаления пузырьков и заполнения, экструдер с системами подачи, сушки и смешивания, экструзионная головка и фильеры. Для обработки предусмотрены горячая водяная ванна и бак длиной 8 м с подвижной передней ванной, двухколесный тяговый механизм для избыточной длины и гусеничный механизм 200 кг. Охлаждение выполняется в водяной ванне и баке длиной 16 м с холодильным баком. Линия также оснащена воздушной сушилкой, двухкоординатным измерителем диаметра, регуляторами натяжения для избыточной длины и намотки, одноколесным тяговым механизмом типа 800, автоматическим двухшпульным намотчиком, перемещаемым портальным устройством намотки с регулятором натяжения и системой электрического управления.
