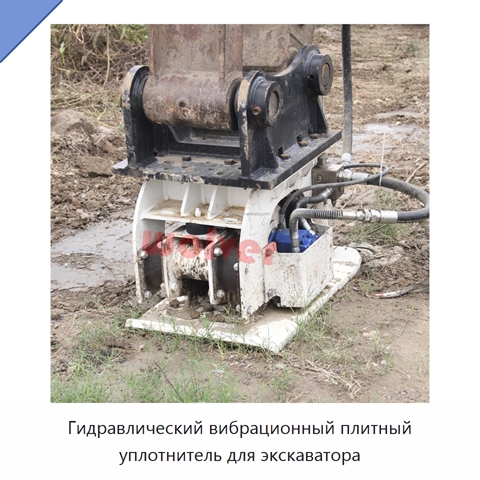

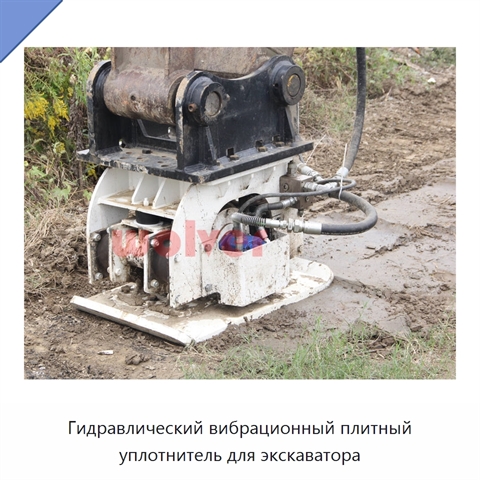

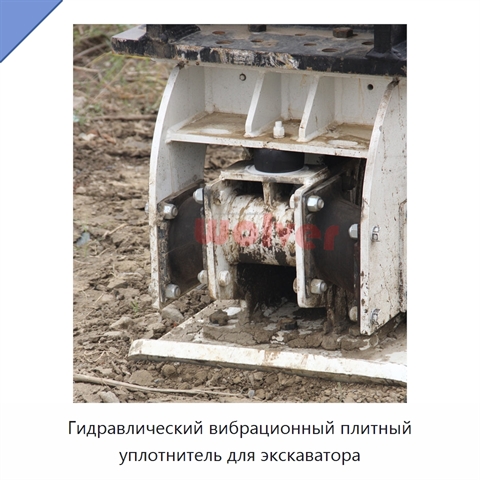

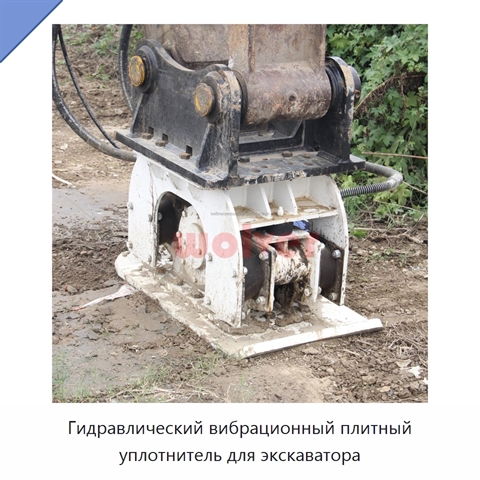

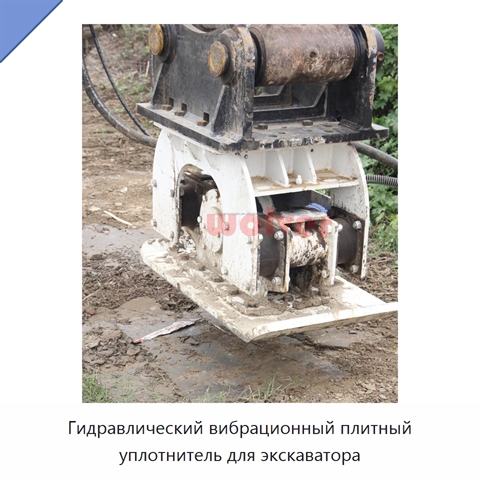

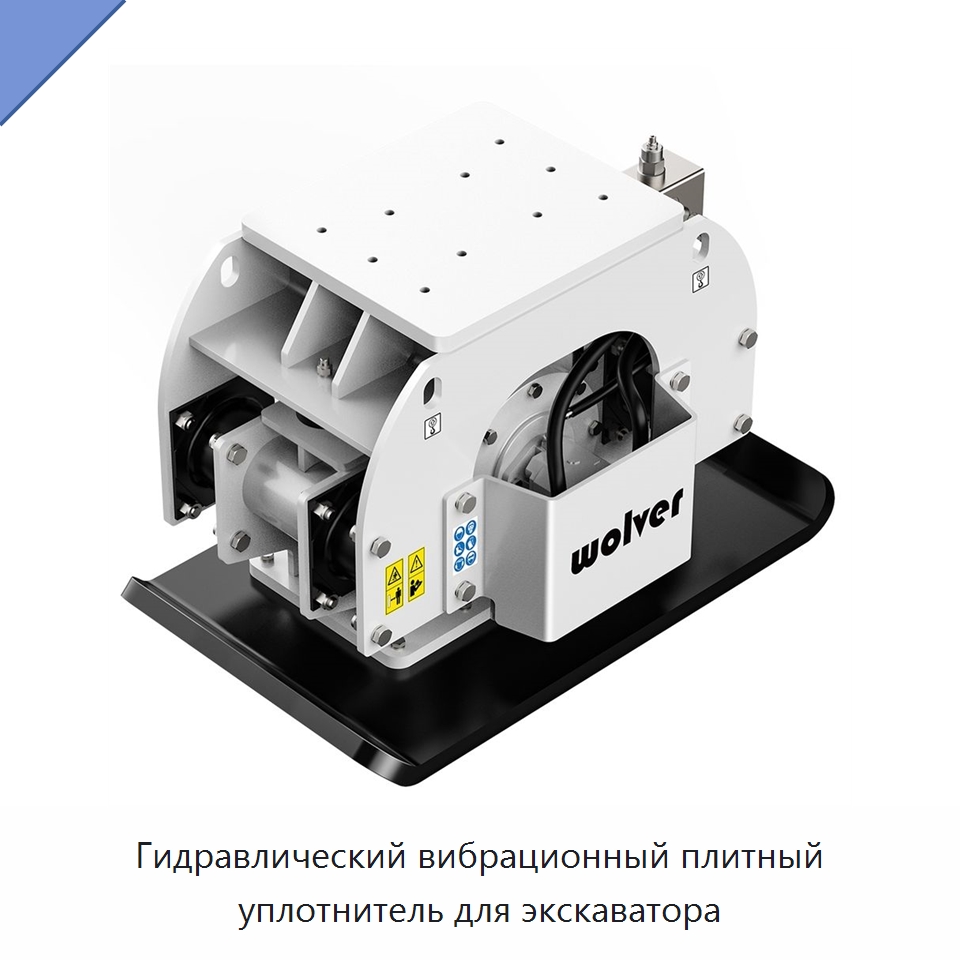

Гидравлический вибрационный плитный уплотнитель для экскаватора

Гидравлический вибрационный плитный уплотнитель представляет собой навесное оборудование для экскаватора. Конструкция состоит из верхней монтажной рамы, клапанного блока, вибрационного корпуса и уплотнительной плиты. Уплотнитель устанавливается с помощью монтажного кронштейна на конце стрелы и работает от гидравлической системы экскаватора; для подключения необходимы гидравлическое и механическое соединения. Клапанный блок оснащён клапаном регулирования потока и предохранительным клапаном. Клапан регулирования потока доводит подачу масла до заданного значения и обеспечивает его плавное поступление к гидромотору. При достижении предельного давления предохранительный клапан сбрасывает избыточное давление для защиты мотора. Высокоскоростной мотор-редуктор развивает скорость до 2200 об/мин. Для вариантов, рассчитанных на экскаваторы массой 1,5–5; 4–10; 6–15; 12–25 и 20–40 т, размеры уплотнительных плит составляют соответственно 300×780; 440×850; 550×920; 690×1160 и 840×1220 мм. В том же порядке частота вибрации составляет 2100; 2200; 2200; 2100 и 2200 мин⁻¹, усилие уплотнения — 15; 27; 34; 75 и 93 кН, а рабочий расход масла — 30; 57; 75; 110 и 155 л/мин. Максимальное рабочее давление составляет 160–210 бар. Уплотнительная плита изготовлена из износостойкой стали, а нижняя плита выполнена сменной. Её замена позволяет адаптировать уплотнитель для забивки свай, уплотнения небольших участков и других специализированных работ. Оборудование предназначено для уплотнения плоских поверхностей, дорог, откосов, насыпей, ступенчатых и террасных участков, полевых гребней, а также обратной засыпки траншей, ям и углублений.
