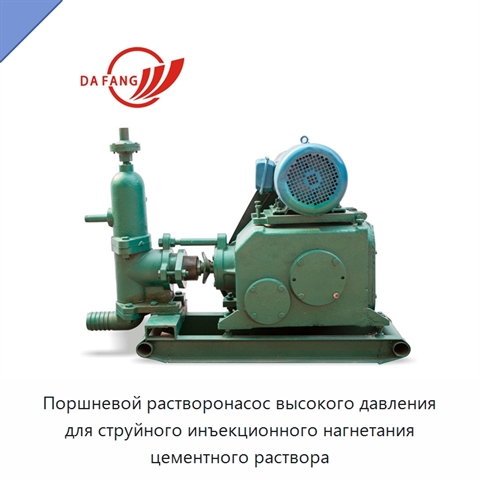

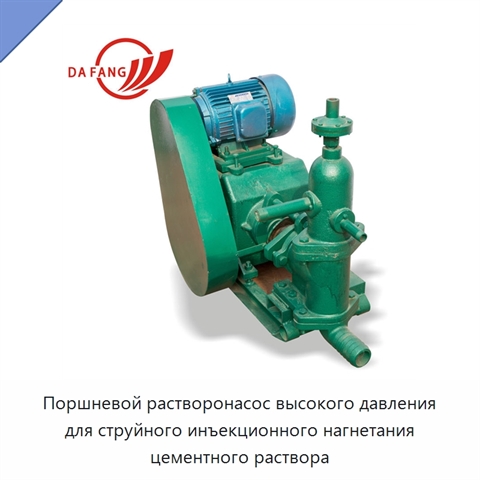

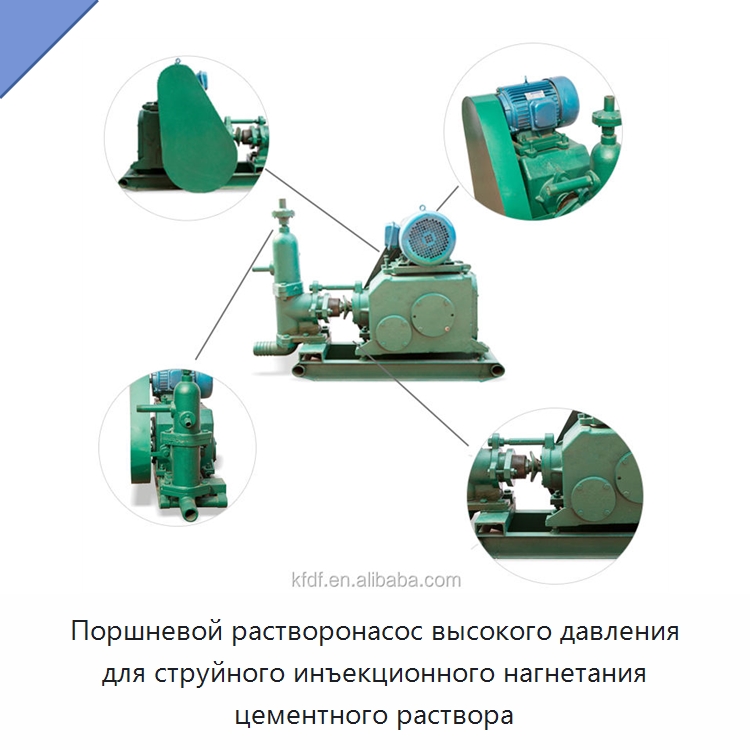

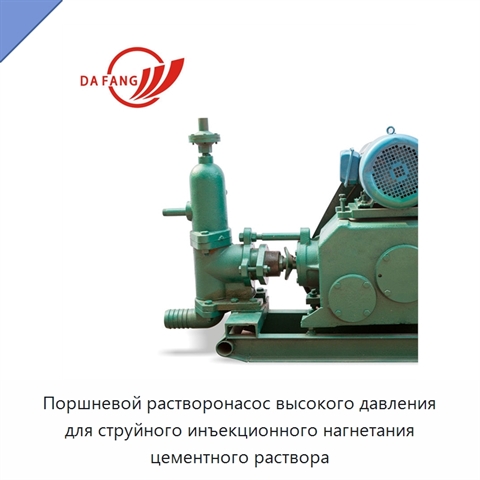

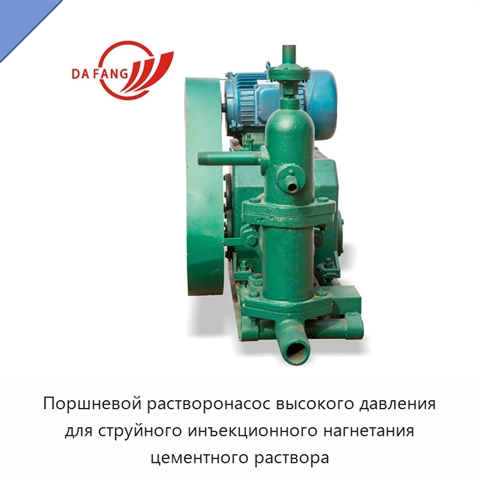

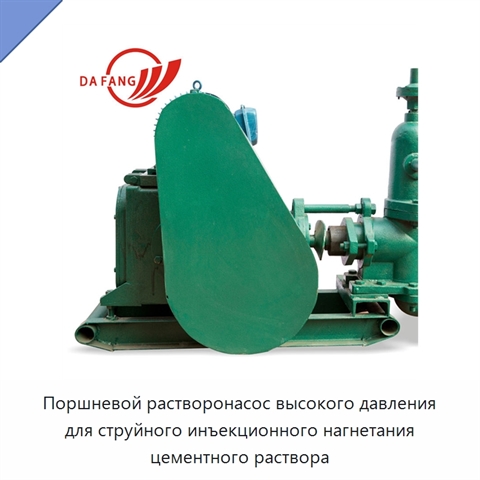

Поршневой растворонасос высокого давления для струйного инъекционного нагнетания цементного раствора

Поршневой растворонасос высокого давления предназначен для подачи и струйного инъекционного нагнетания цементного раствора при работах по предварительному напряжению мостовых конструкций. Раствор поступает через всасывающий клапан; насосный цилиндр направляет его в воздушную камеру, откуда он подается на выход. В воздушной камере установлены клапан сброса раствора и предохранительное устройство по давлению. При превышении номинального рабочего давления устройство через цепь управления размыкает главную электрическую цепь и останавливает двигатель. Рабочее давление составляет 1,5 МПа. Производительность одинарной конфигурации равна 3 м³/ч, двойной — 6 м³/ч. Для обеих конфигураций максимальная высота вертикальной подачи составляет 40 м, а дальность горизонтальной подачи — 150 м; диаметры входного и выходного патрубков равны 64 мм (2,5″) и 51 мм (2″). Частота вращения электродвигателя — 1440 об/мин. Одинарная конфигурация имеет мощность 4 кВт, массу 250 кг и габариты 1035 × 480 × 900 мм; двойная — мощность 5,5 кВт, массу 320 кг и габариты 1614 × 530 × 1110 мм.
