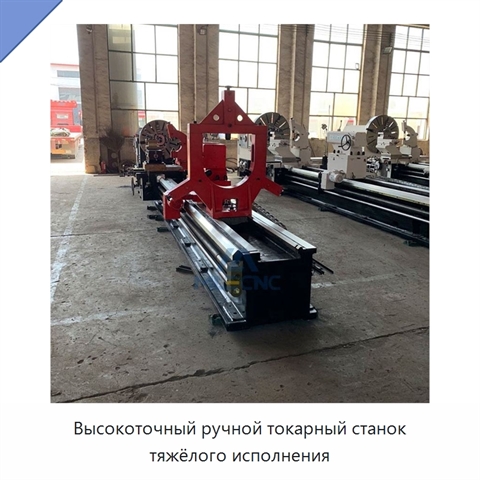

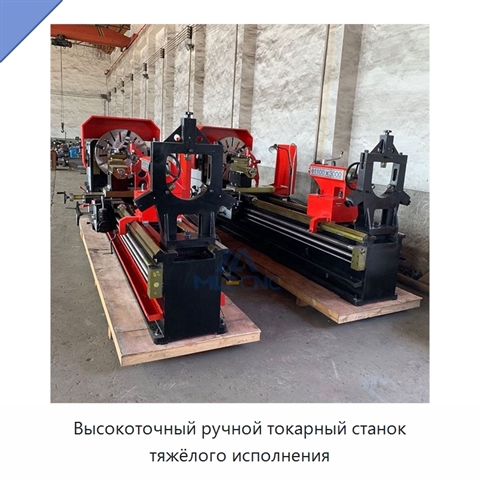

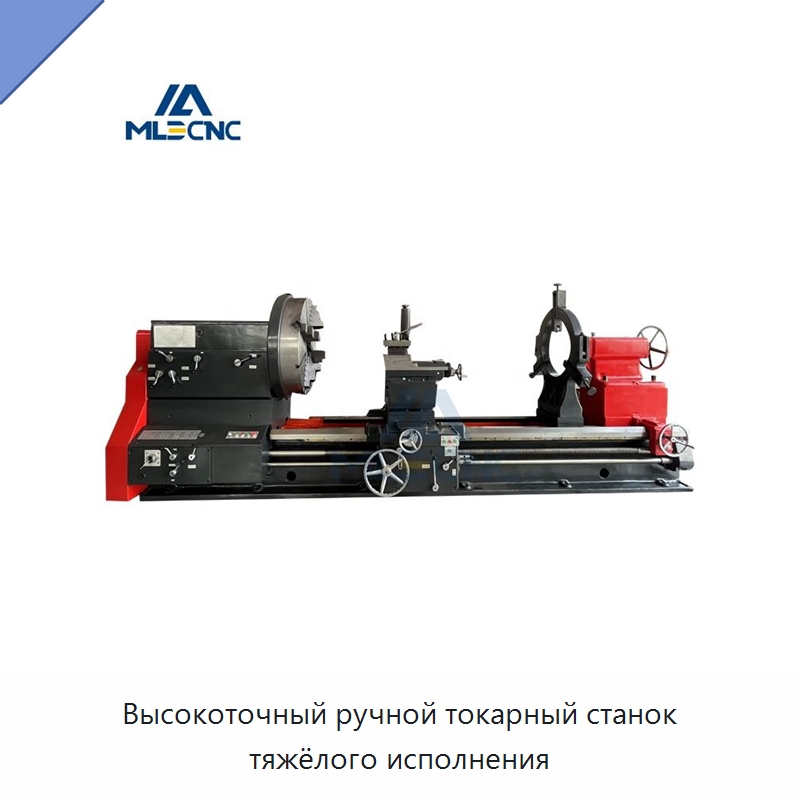

Высокоточный ручной токарный станок тяжёлого исполнения

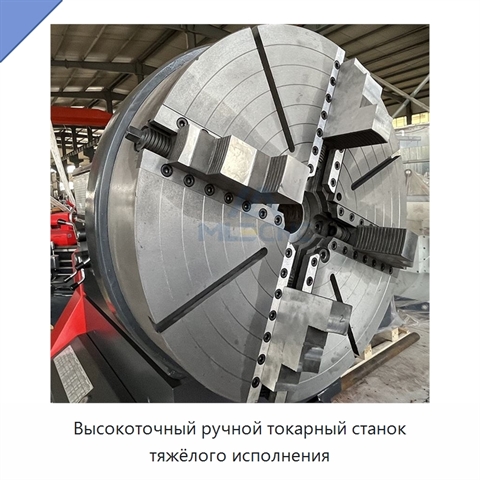

Станок рассчитан на максимальную нагрузку 6 т. Диаметр обработки над станиной составляет 1400 мм, над поперечными салазками — 1000 мм; ширина направляющих — 755 мм. Расстояние между центрами доступно в вариантах 1500, 2000, 3000, 4000, 5000 и 6000 мм. Шпиндель имеет отверстие диаметром 130 мм и 21 ступень частоты вращения вперёд в диапазоне 3,15–315 об/мин. Установлен четырёхкулачковый патрон диаметром 1000 мм. Револьверная опора рассчитана на четыре позиции, размер державки инструмента — 45 × 45 мм. Ход по оси X составляет 620 мм, по оси Z доступен в вариантах 1350, 1850, 2850, 3850, 4850 и 5850 мм. Подача по X имеет 56 ступеней и диапазон 0,05–6 мм/об, по Z — 56 ступеней и диапазон 0,1–12 мм/об; быстрое перемещение составляет соответственно 1870 и 3740 мм/мин. Станок поддерживает метрическую, дюймовую, модульную и диаметральную резьбу; для резьбонарезания можно применять твердосплавный инструмент. Пиноль задней бабки имеет диаметр 160 мм и ход 300 мм. Мощность двигателя главного шпинделя составляет 22 кВт, двигателя быстрого перемещения — 1,5 кВт, насоса охлаждения — 0,125 кВт. Габариты по ширине и высоте — 2250 × 2050 мм, длина — 4600, 5100, 6100, 7100, 8100 или 9100 мм, масса нетто — 11,2, 11,7, 12,3, 13,3, 14,3 или 15,3 т. В стандартную комплектацию входят неподвижный и подвижный люнеты, системы освещения, охлаждения и смазки. Дополнительно предусмотрены цифровая система считывания, шлифовальное оборудование, планшайба, оснастка для изготовления резцедержателя, лимб для нарезания резьбы и защитное ограждение ходового винта.

Наименование производителя

High Precision CW61140L Manual Metal Lathe Heavy Duty Lathe Machine
