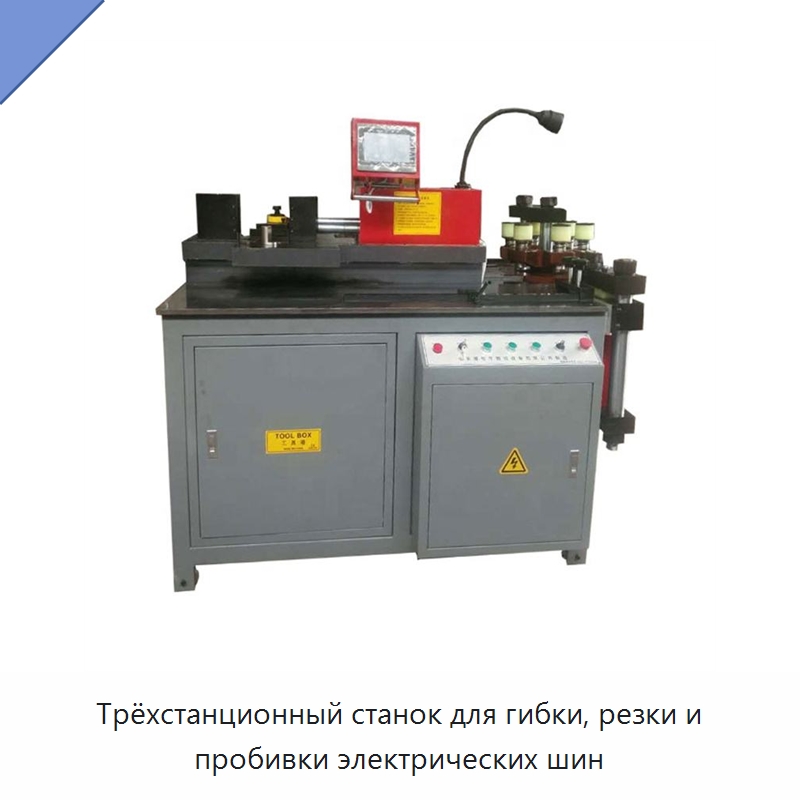

Трёхстанционный станок для гибки, резки и пробивки электрических шин

Name: Трёхстанционный станок для гибки, резки и пробивки электрических шин
SKU: 187-165

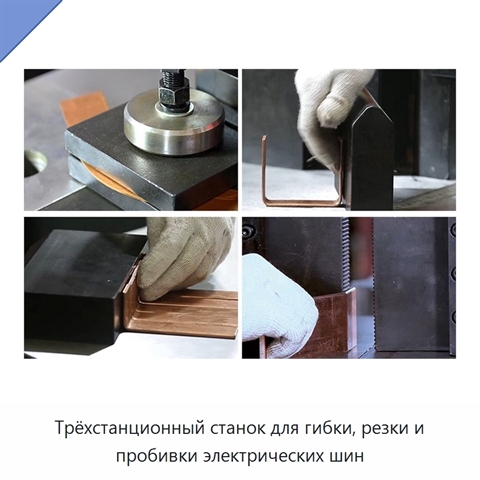

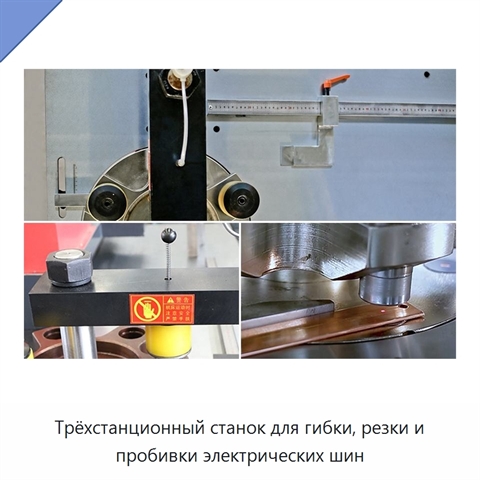

Оборудование объединяет три независимые рабочие станции — пробивную, режущую и гибочную; они могут работать одновременно. Станок предназначен для обработки медных и алюминиевых шин. Пробивная станция оснащена сменными пуансонами для отверстий разных типов, включая квадратные отверстия при использовании специальной оснастки. Механическое двухкоординатное позиционирование по осям X и Y, позиционный штифт и лазерная линия помогают размещать заготовку без нанесения перекрёстной разметки. Для защиты от ржавчины применяется гальваническое покрытие. Измерительные упоры установлены на всех станциях и упрощают изготовление изделий. Режущая станция выполнена по двухстоечной схеме с двумя ножами: верхний и нижний ножи установлены вертикально и параллельно. Конструкция обеспечивает ровную кромку без заусенцев, отходов и деформации после длительного использования. Резка управляется кнопкой или ножным переключателем. Гибочная станция имеет замкнутую усиленную конструкцию, поддерживает плоскую, вертикальную и U-образную гибку, а также тиснение. Минимальное расстояние между двумя гибами составляет 40 мм. Угол гибки контролируется совместной работой ПЛК и датчика перемещения; система запоминает рабочие данные, выполняет компенсацию погрешности и позволяет настраивать упругую компенсацию, время выдержки и параметры гибочной матрицы. Сенсорный экран используется для ввода и отображения данных. Для Z-гиба система автоматически рассчитывает требуемый угол по высоте и длине наклонной стороны. Опорные ножки оснащены выравнивающими накладками, повышающими устойчивость станка с учётом условий пола. Защитные меры включают надёжное заземление, защиту от остаточного тока 30 мА в течение 0,1 с, защиту от ошибочного срабатывания ножной педали и аварийную остановку.

Наименование производителя

High Quality Wholesale Customized Flat Bend R3 R5 R10 R15 Automatic Copper Bar Processing Machine for Electrical Manufacturing, Wholesale Hot Sale Three Stations Low Consumables High Quality Customizable Three-in-one CNC Busbar Processing Machine Service, 2023 New Customization 800kn 300mm Width Fob Price Hydraulic Busbar Bending Punching Cutting Machine Supplier for Electrical, 2022 2023 Hot Sale Exw Price Low Cost Independ Processing Plc Control Hydraulic Busbar Processing Machine Cabinet Manufacturing

Задать вопрос Искать на Baidu

Какую задачу решает станок для обработки электрических шин

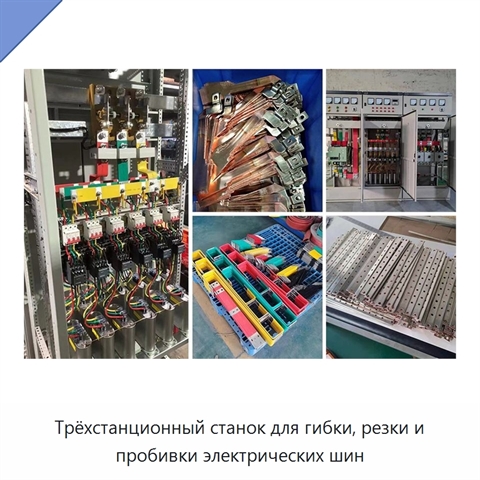

Станок для обработки электрических шин применяют для подготовки шин при изготовлении электротехнических изделий и шкафов на производстве.

Обработка токопроводящих шин

Характеристики ВМЮ-99(7Т)

Модель (по базе 91Т)ВМЮ-99(7Т)

Наличие ЧПУобычное, ЧПУ

Функциярезка, гибка, пробивка

Максимальная толщина (мм)20 мм, 15 мм

Максимальная ширина (мм)300 мм, 160 мм

Напряжение380 В, 220 В, 415 В, 50 Гц, 60 Гц или по индивидуальному заказу, 415 В...50–60 Гц, трёхфазное исполнение

Станок для обработки электрических шин - гибкость поставки.
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу мы готовы рассмотреть возможность адаптации технических характеристик, типоразмеров и комплектации ВМЮ-99(7Т) под конкретные условия применения (силами первого производителя или силами нашего завода в России).
