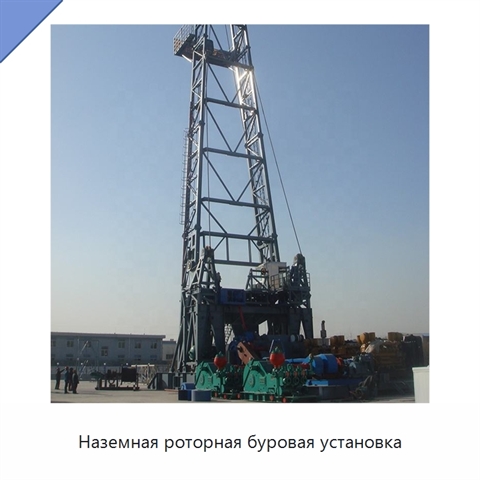

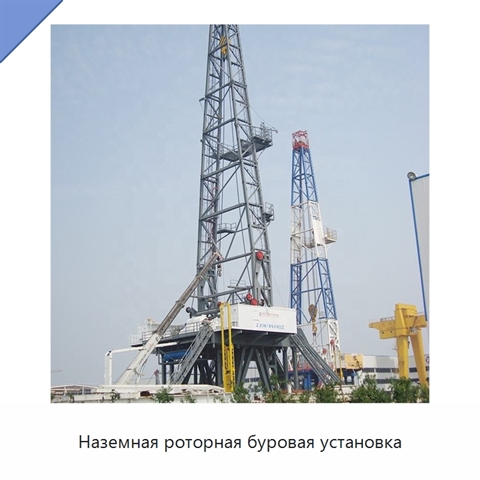

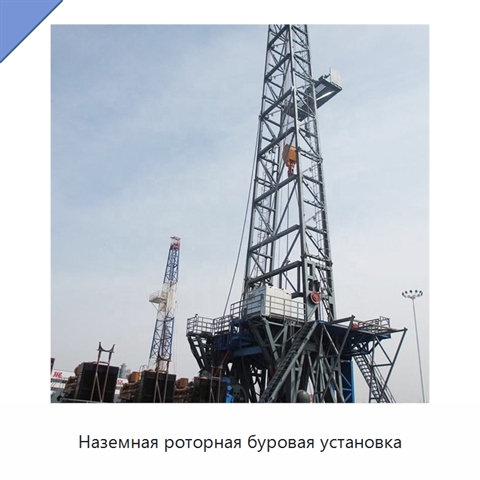

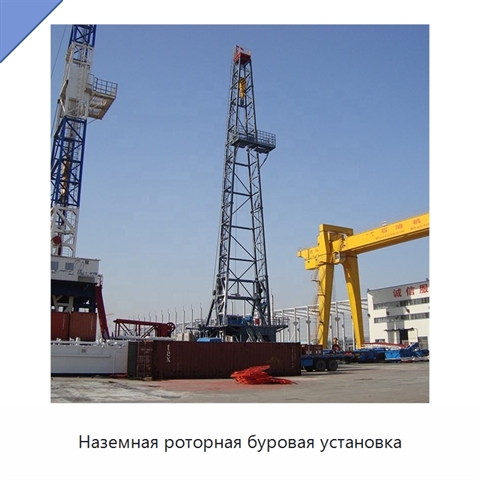

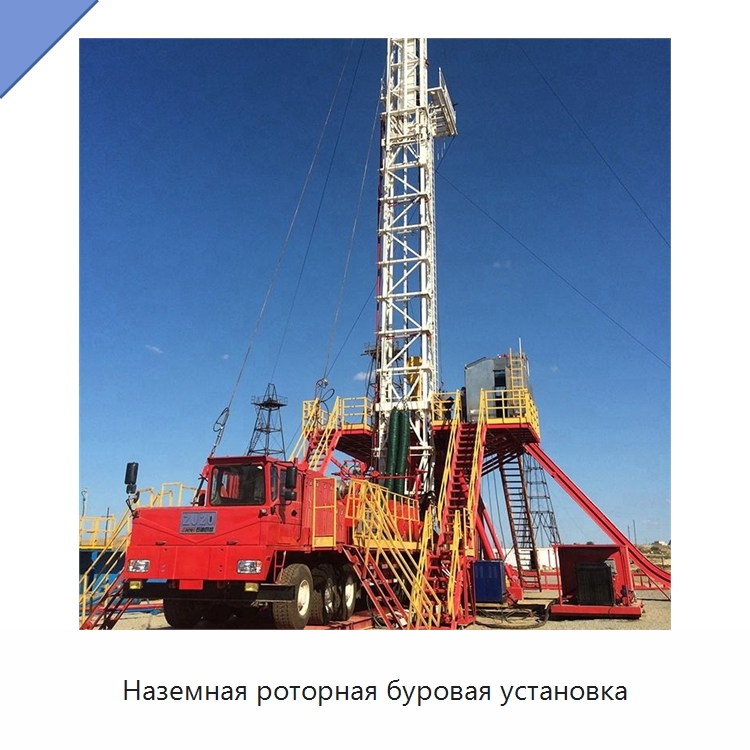

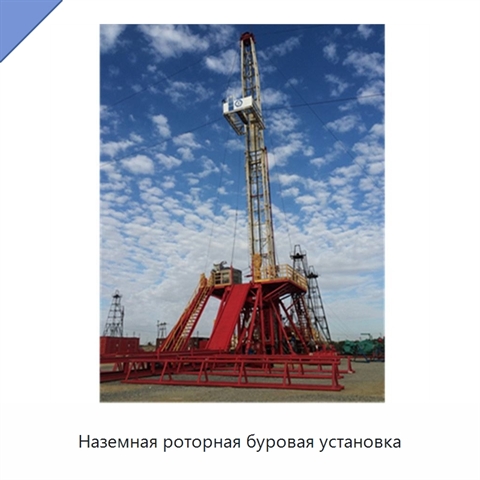

Наземная роторная буровая установка

Роторная буровая установка выпускается в исполнениях на салазках, прицепном и самоходном шасси. Для установок на салазках номинальная глубина бурения составляет 1500–9000 м, а максимальная нагрузка на крюке — 1700–6750 кН. Высота мачты таких исполнений находится в диапазоне 36–50 м, высота основания — 5–12 м. Вместимость по буровому раствору составляет 185–360 м³. Мощность грязевых насосов представлена значениями 735, 956, 1180 и 1640 кВт. Диаметр каната составляет 29–45 мм, варианты канатной системы — 5×6, 6×7 и 7×8. Для манифольдов предусмотрены сочетания диаметра и давления 103 мм × 35 МПа, 103 мм × 40 МПа, 103 мм × 70 МПа и 140 мм × 80 МПа. Мобильные исполнения имеют номинальную глубину бурения 1000–4000 м, максимальную нагрузку на крюке 1350–2250 кН и нагрузку на бурильную колонну 500–1150 кН. Высота их мачты составляет 33–38 м, высота рабочей площадки — 4,5–6 м, диаметр каната — 26–32 мм. Давление гидравлической системы составляет 14–21 МПа, пневматической системы — 0,8 МПа. Варианты талевой системы имеют схемы 5×4 и 6×5. Габариты с мачтой составляют 19,37×3,05×4,49 м, 20,1×3,05×4,49 м или 23×3,2×4,8 м; без мачты — 14,6×3,05×3,1 м, 15,56×3,05×3,1 м или 16,56×3,2×3,2 м. Полная масса составляет 52 000, 58 000, 73 000 или 85 000 кг.
