Артикул: 547-078 Модель: ИПМ-12(4Р) Секция: Дополнительная

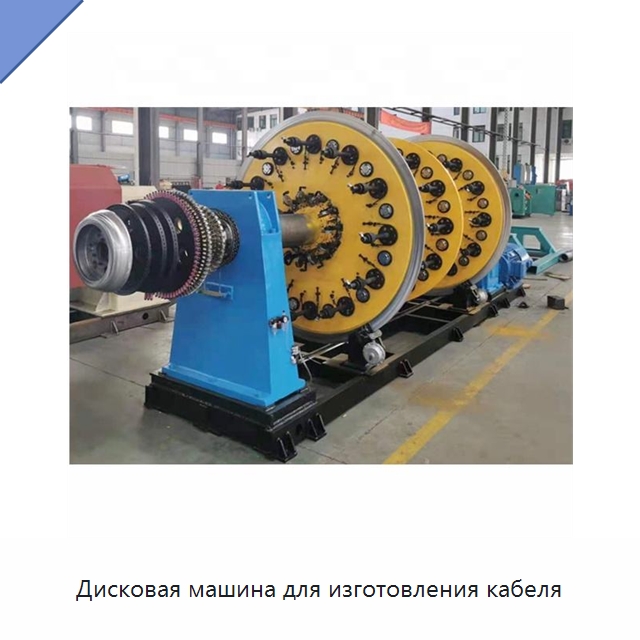

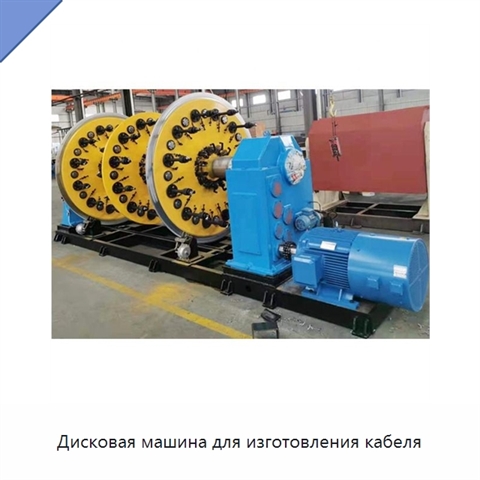

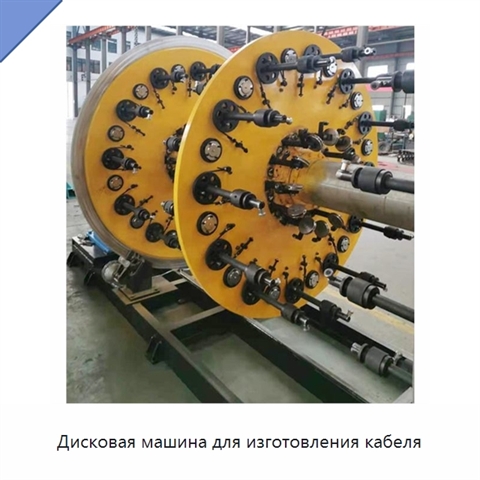

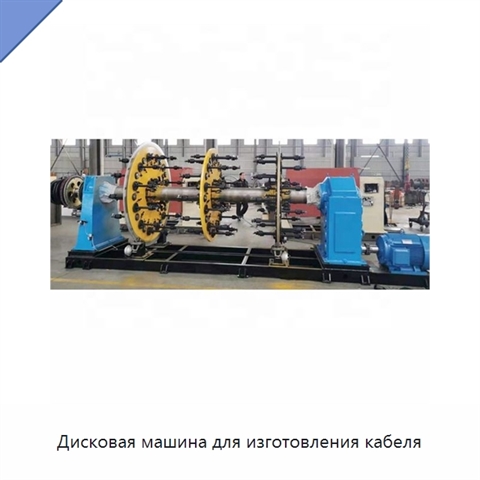

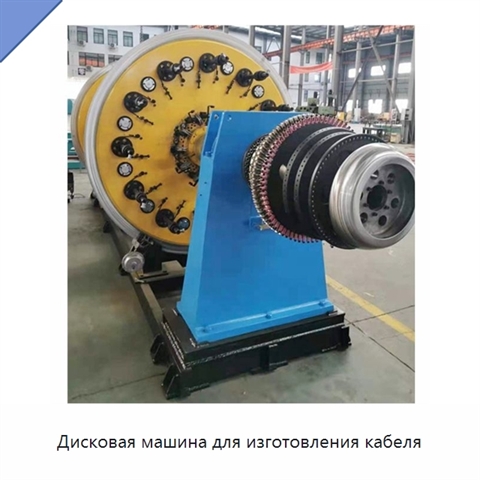

Дисковая машина для изготовления кабеля

Кабельная машина рассчитана на кабель с максимальным наружным диаметром 30 мм. Диаметр медной проволоки составляет 1,0–2,0 мм, диаметр изолированной проволоки — 1,6–4,0 мм. Максимальная частота вращения клети 18B достигает 100 об/мин, шаг экранирования составляет 50–1000 мм. Неметаллическая головка для наложения ленты вращается со скоростью до 800 об/мин. Максимальное тяговое усилие равно 2000 кг, максимальная скорость линии — 30 м/мин. Мощность двигателя составляет 45 кВт, мощность двигателя тягового устройства — 11 кВт; оба двигателя работают на переменном токе. В состав оборудования входят моторизованная отдающая стойка 630, колонная отдающая стойка 1800, клеть 630/12B, держатель волоки, устройство продольного наложения ленты, концентрическая головка для наложения ленты, счётчик длины, колонное приёмное устройство 1800 с механизмом раскладки и электрическая система управления.
Наименование производителяHigh Quality ACSR/AAC/ABC Conductor Stranding Machine Wire Strander Cabling Machine, EASTMAC ACSR/AAC/ABC Conductor Stranding Machine Copper Wire Screening Strander Stranding Machine, Disc Type Steel Wire Screening Machine Cable Stranding Machine, Factory Direct Supply Copper Wire Screening Shielding Machine ACSR/AAC/ABC Conductor Stranding Machine, Steel Strip Armouring / Shielding Machine Suitable for Electrical Submersible Pump (ESP) Cables
Задать вопрос Искать на Baidu

Какую задачу решает кабельная машина

Дисковая машина применяется для экранирования медного провода в силовом кабеле и скручивания изолированного провода; она подходит для изготовления кабелей погружных электронасосов.
Скручивание кабеля
Экранирование кабеля

Характеристики ИПМ-12(4Р)

Модель (по базе 91Т)ИПМ-12(4Р)
Режим работыавтоматический, ручной
Масса (кг)0
Кабельная машина - гибкость поставки.
Мы отдаём себе отчёт, что у каждого проекта есть свои нюансы. В связи с этим мы можем обсудить адаптацию технических характеристик, типоразмеров и комплектации ИПМ-12(4Р) под ваши задачи (на площадке производителя-оригинала либо на нашем заводе в России).

Данные проверены на актуальность: 28.09.26

Информация о производителе и характеристиках подтверждена.
