Высокочувствительный скважинный гироскопический инклинометр

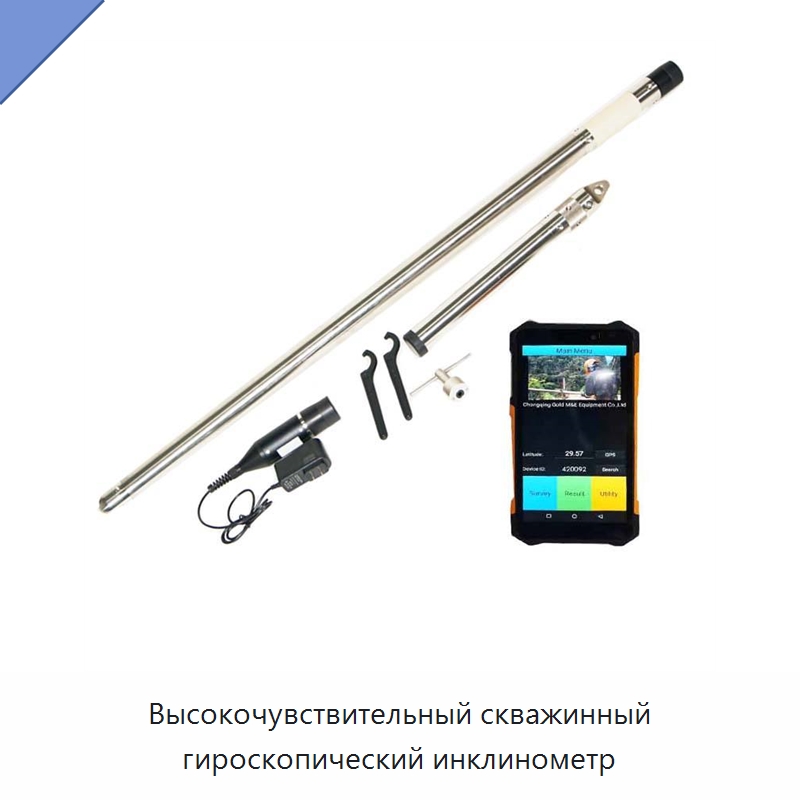

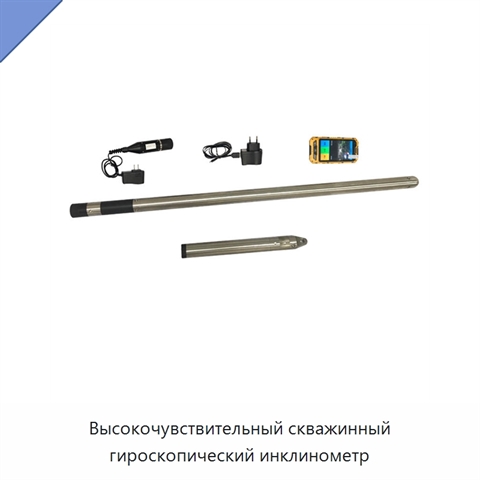

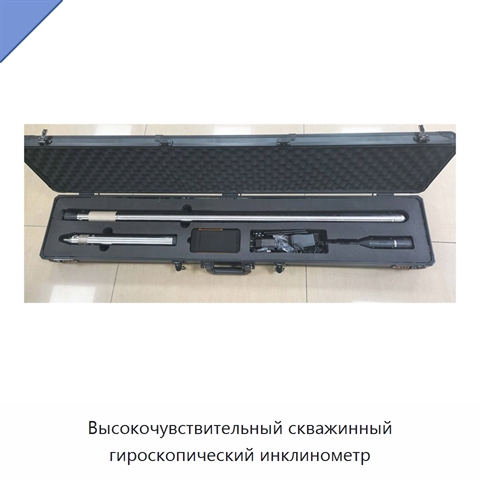

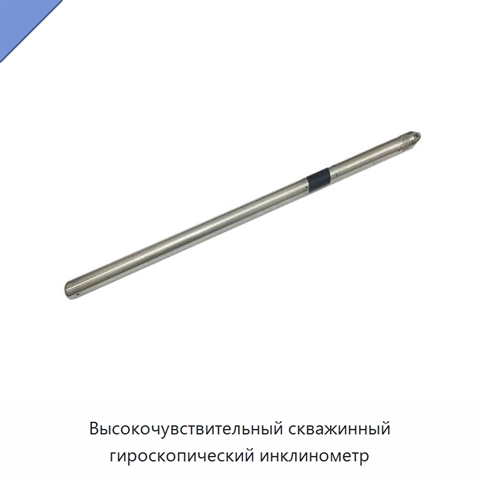

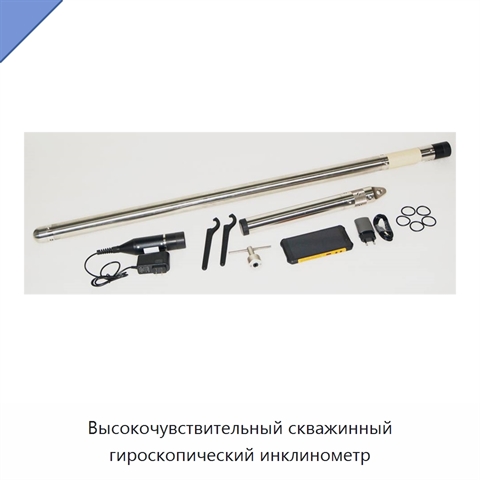

Цифровой инструмент объединяет датчик наклона, гироскоп и микропроцессор, а также использует беспроводную волоконно-оптическую передачу данных. Комплект включает измерительный зонд и портативный контроллер, который управляет прибором и отображает результаты. После включения зонда и контроллера приложение автоматически обнаруживает измерительный инструмент. В зонде установлен литиевый перезаряжаемый аккумулятор 7,4 В с продолжительностью работы около 20 часов при полном заряде, а контроллер оснащен аккумулятором емкостью 2600 мА·ч. Прибор измеряет вращение Земли примерно 15°/ч для определения истинного севера; для расчета азимута вводится местная широта. Диаметр исследуемой скважины должен превышать 46 мм. Диапазон наклона составляет 0-50° при разрешении 0,01° и точности ±0,1°, диапазон азимута — 0-360° при разрешении 0,1° и точности ±2° при наклоне более 4°. Нормальное давление: 20 МПа. Размеры зонда: диаметр 40 мм и длина 1420 мм, масса около 7,5 кг. Рабочий температурный диапазон составляет от -10 до 70 °C, а с термозащитным экраном — от -10 до 120 °C. Время самотестирования менее 1 минуты; для повышения точности зонд прогревают не менее 5 минут. Время съемки менее 2 минут при неподвижной среде. Глубина съемки составляет 2000 м, объем памяти — 32 ГБ. Степень защиты прибора: IP67.
