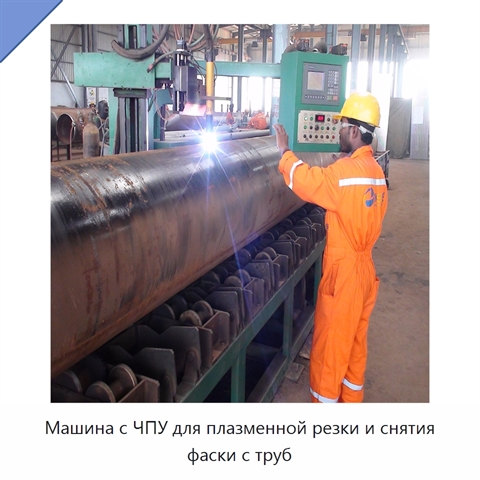

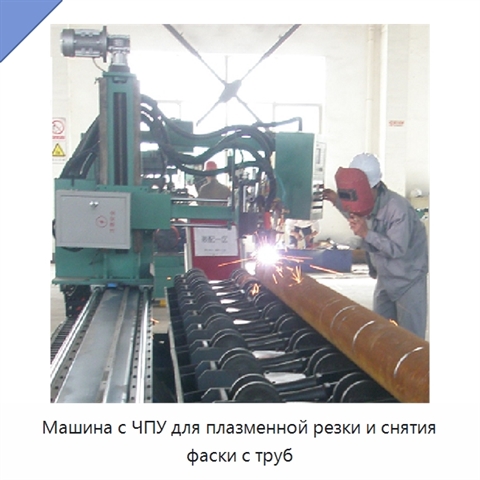

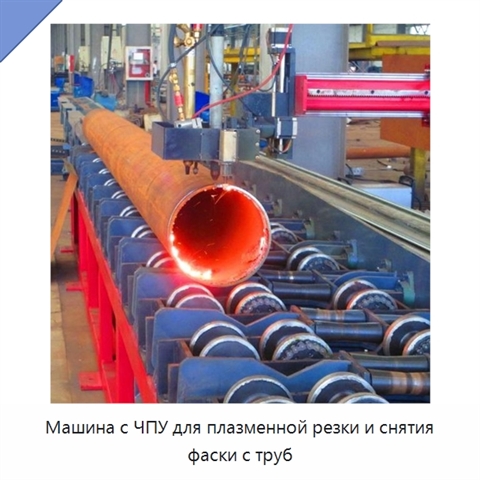

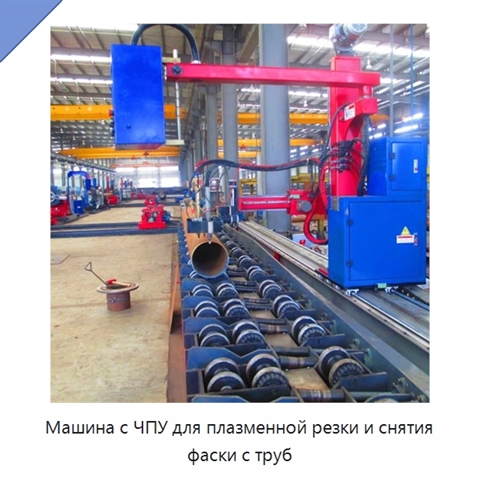

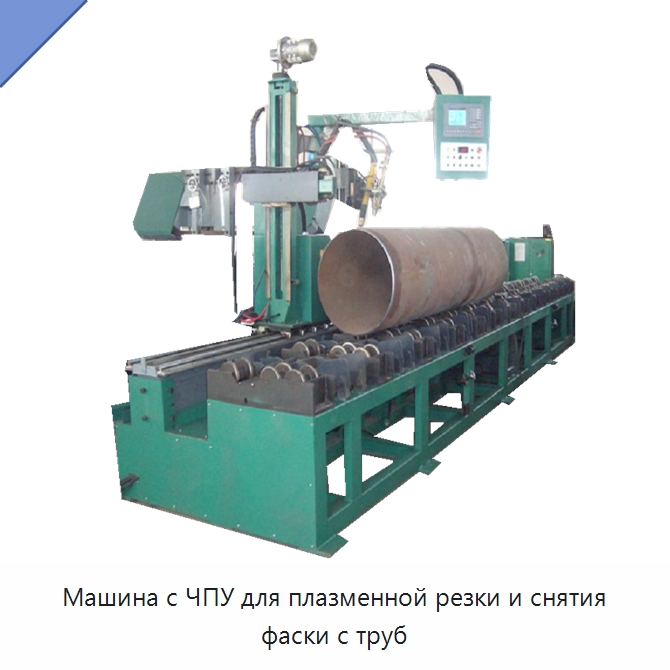

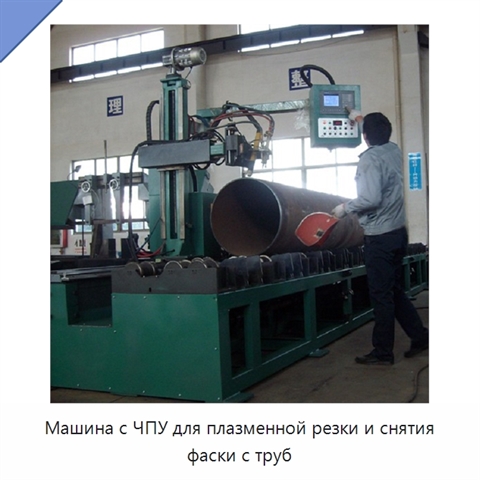

Машина с ЧПУ для плазменной резки и снятия фаски с труб

Машина с ЧПУ выполняет резку и снятие фаски с труб из углеродистой, легированной, нержавеющей и криогенной стали. Обработка возможна под заданным углом, с формированием различных форм торцов, канавок и отверстий. Система также выполняет профилирование линий пересечения для главных и ответвляющихся труб. Заготовка подаётся на вращательно-подъёмный роликовый конвейер; после опускания конвейера труба устанавливается на вращающиеся ролики, а операции выполняются автоматически по выбранным параметрам. Поддерживаются автоматическое и ручное программирование, резка с подъёмом, вертикальная резка, резка под любым углом с ручной регулировкой, резка с поворотом угла и развёртка многосекционных отводов. Многоосевая конструкция позволяет профилировать сложные контуры с фаской. Доступны плазменная резка и возможность оснащения для пламенной резки; угол резака регулируется в диапазоне ±45° при плазменной резке и ±60° при пламенной резке. Форма фаски — V-образная. Применимый диаметр труб: DN100–600 (Ø114–630), DN150–800 (Ø159–830), DN200–1200 (Ø219–1219) и DN400–1500 (Ø406–1524); толщина стенки — до 25 мм при плазменной и до 60 мм при пламенной резке. Длина резки — 6350 мм, длина роликового стола — 7000 или 12000 мм. Роликовый стол выполнен с тремя роликовыми линиями и фиксированным расстоянием, его материал — 45#, поверхность обработана воронением. Система привода включает сервомотор и прецизионный редуктор; скорость составляет 0–2,5 м/мин и регулируется бесступенчато. ПЛК управляет 2–6 осями. Ход тележки при продольном перемещении — 6350 мм, ход резака — 700 мм вверх/вниз и 300 мм влево/вправо. Погрешность угла — менее 2°, точность установки длины — менее 2,0 мм, точность резки — +1 мм. Конвейерная система встроена и оснащена подъёмником; подача может быть ручной или электрической. Система измерения длины ЧПУ входит в систему управления.
