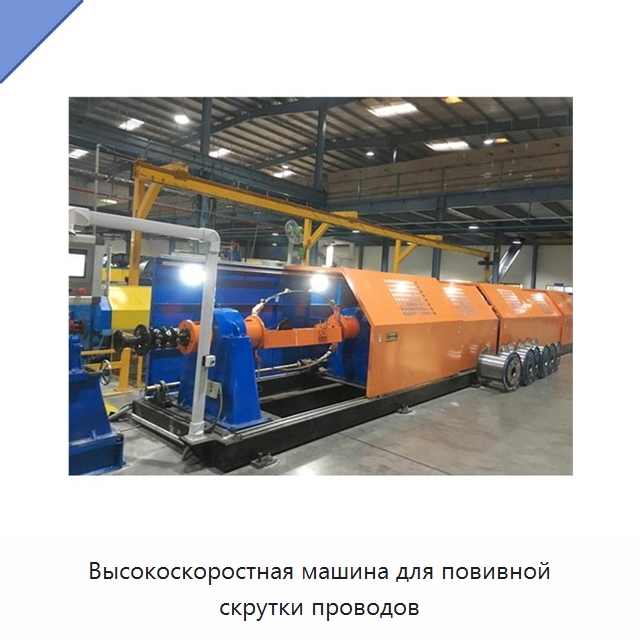

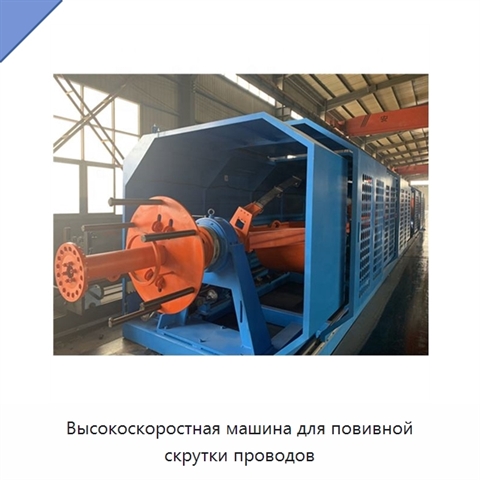

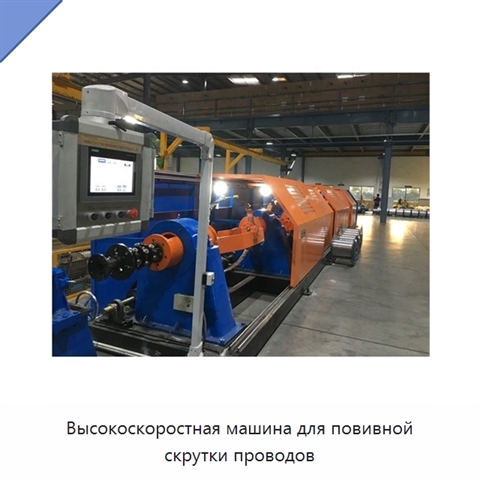

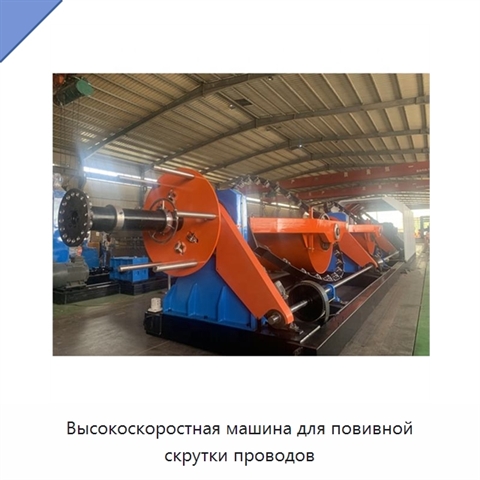

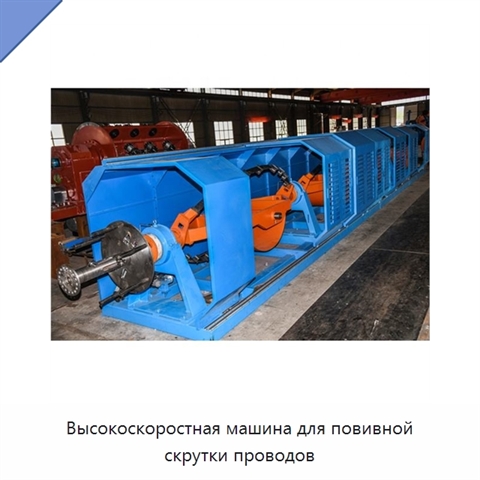

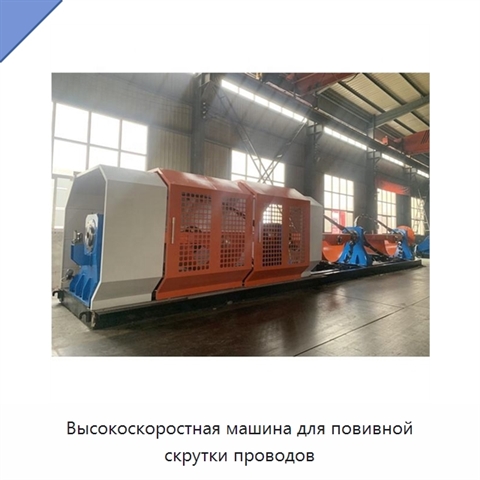

Высокоскоростная машина для повивной скрутки проводов

Машина выполнена по конструкции дугового типа: семь опорных коробок поддерживают шесть пар повивных дуг. Дуги изготовлены из углеродного волокна, рассчитанного на длительную эксплуатацию. Для каждой размоточной единицы на каждой дуге установлено устройство контроля обрыва проволоки. При обрыве размоточная катушка уменьшает частоту вращения, детектор получает данные, после чего машина автоматически останавливается. Система обнаруживает 99% обрывов проволоки. Оба конца повивной дуги соединены с поворотным рычагом, что обеспечивает естественное формирование повива при вращении. Шаг скрутки составляет 31,1–235 мм и имеет 36 ступеней. Диаметр тяговых колес составляет 1200 × 1200 мм. Для намотки предусмотрены катушки PN 630–PN 1600; размеры катушки: d1 — 630 мм, L1 — 475 мм, d4 — 127 мм.
