Артикул: 441-814 Модель: НХЮ-44(9Ю) Секция: Дополнительная

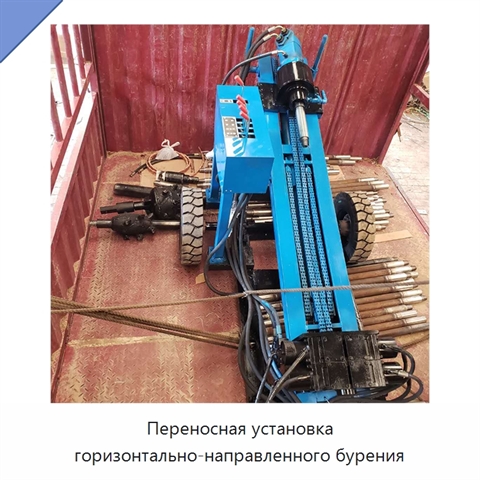

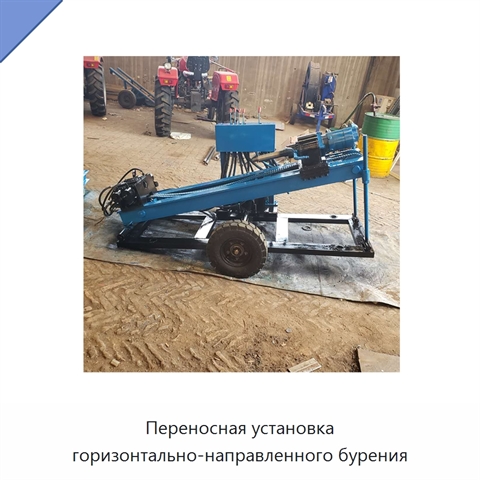

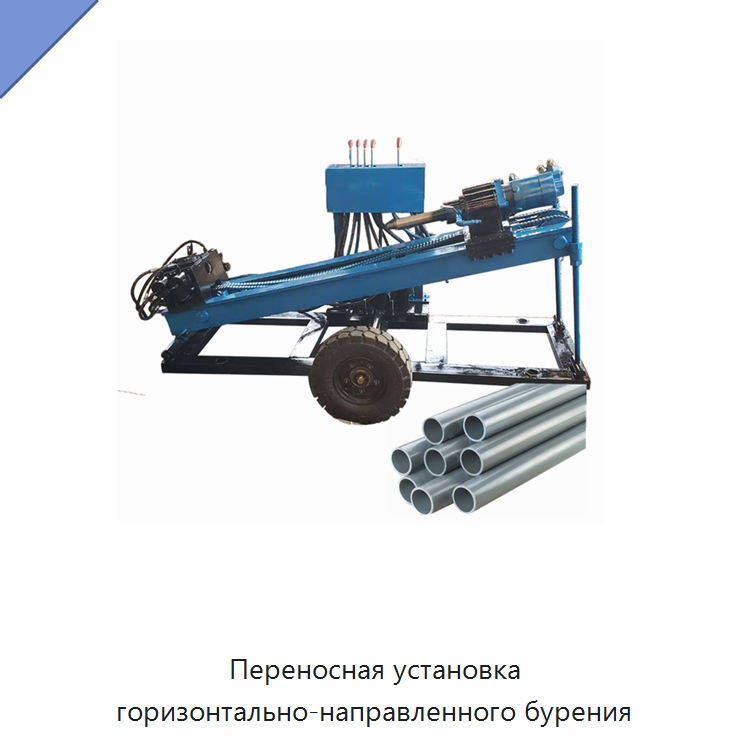

Переносная установка горизонтально-направленного бурения

Установка оснащена двигателем с номинальной мощностью 48 кВт при 2200 об/мин. Узел вращения развивает крутящий момент 3200 Н·м и работает со скоростью 120 об/мин. Механизм проталкивания и вытягивания создаёт усилие 120 кН при скорости 10 м/мин. Насос для бурового раствора имеет расход 100 л/мин при давлении 4 МПа. Ходовая часть перемещается в двух режимах: 1200 м/ч на низкой скорости и 1800 м/ч на высокой. Масса установки составляет 2,2 т, размеры — 3,50 × 1,70 × 1,20 м. Оснастка включает 50 бурильных труб диаметром 50 мм и длиной 2,0 м, передаточную коробку 12 т, развёртки диаметром 160, 260 и 360 мм, два грунтовых анкера, пилотное долото диаметром 76 мм и один тяговый наконечник с наружным и внутренним соединением. Буровой процесс позволяет обходить подземные препятствия в пределах определённого радиуса. Двухскоростные режимы вращения и проталкивания-вытягивания позволяют выбирать режим работы для разных условий. Реечно-шестеренчатая передача обеспечивает эффективное перемещение. Мачтовый механизм регулирует угол входа в грунт в диапазоне 13–24°. Шасси оснащено резиновой гусеницей и высокоскоростным ходовым мотором. Проводное дистанционное управление доступно как опция; оно обеспечивает оператору хороший обзор и повышает безопасность посадки и высадки. Чугунный главный насос высокого давления обладает высокой несущей способностью и длительным сроком службы. Гидравлическая группа клапанов имеет малую потерю давления, ударостойкость и высокую производительность. Компактная конструкция позволяет выполнять работы в узком пространстве.
Наименование производителяHorizontal Directional Drills Portable HDD Drilling Machine for Directional Drilling Contractor, Small and Portable HDD Drilling Machine for Pipeline Installation
Задать вопрос Искать на Baidu

Какую задачу решает установка горизонтально-направленного бурения

Установка горизонтально-направленного бурения предназначена для прокладки подземных гибких трубопроводов без выемки грунта в глине, песке и других подземных слоях, а также применяется в сферах электроснабжения, связи, нефтяной и газовой отраслей.
Бурение скважин
Гибка труб

Характеристики НХЮ-44(9Ю)

Модель (по базе 91Т)НХЮ-44(9Ю)
Наличие ЧПУЧПУ
Основные компонентыдвигатель
Отчёт об испытаниях оборудованияпредоставлен
Максимальный диаметр бурения (мм)260 мм
Типустановка горизонтально-направленного бурения
Напряжение220c
Установка горизонтально-направленного бурения - гибкость поставки.
Мы отдаём себе отчёт, что у каждого проекта есть свои нюансы. В связи с этим мы можем обсудить адаптацию технических характеристик, типоразмеров и комплектации НХЮ-44(9Ю) под ваши задачи (на площадке производителя-оригинала либо на нашем заводе в России).

Данные проверены на актуальность: 22.09.26

Информация о производителе и характеристиках подтверждена.
