Артикул: 169-887
Модель: БЛА-21(5Ю)
Секция: Дополнительная

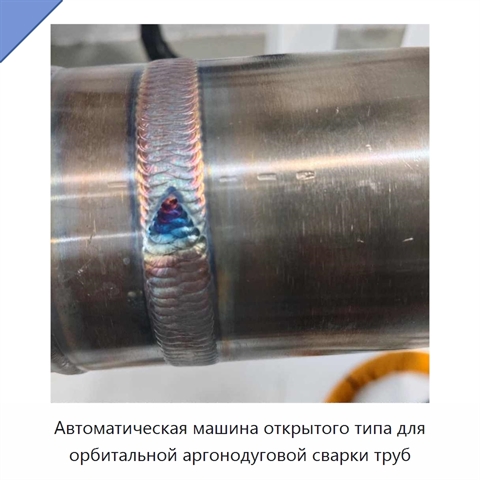

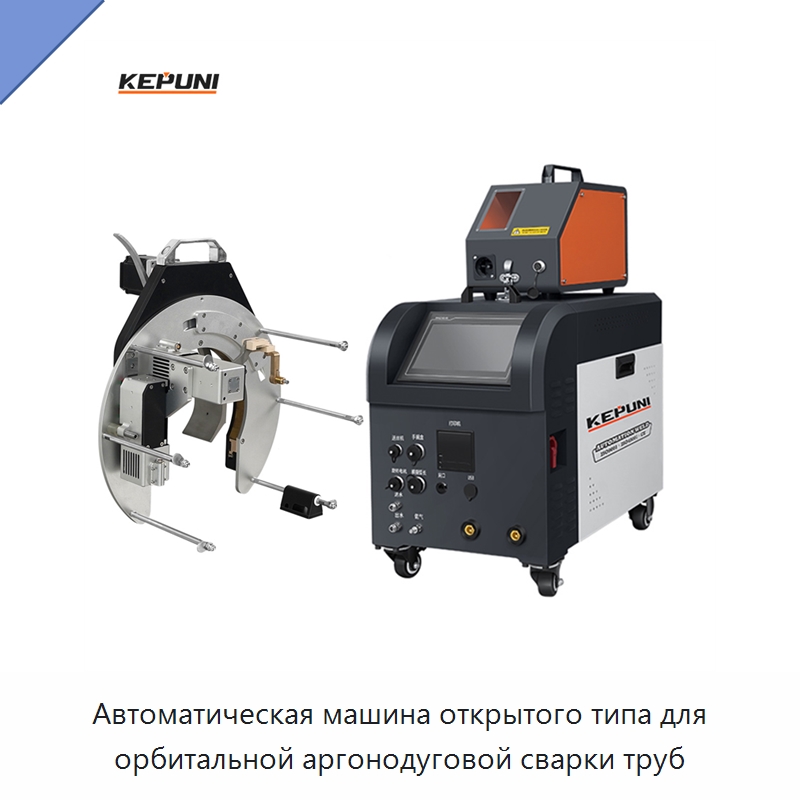

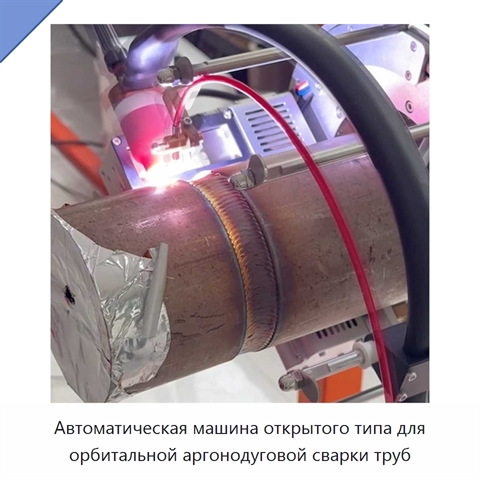

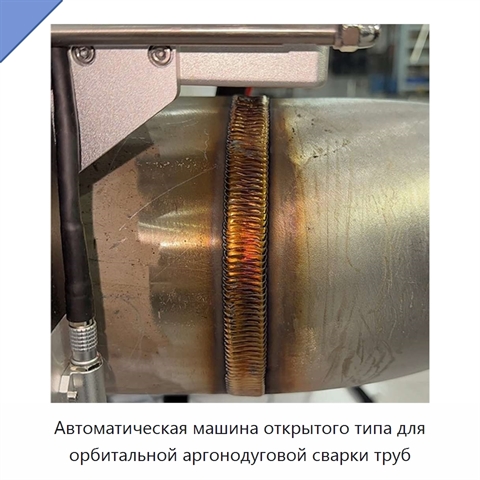

Автоматическая машина открытого типа для орбитальной аргонодуговой сварки труб
Машина открытого типа выполняет автоматическую орбитальную сварку труб. Она оснащена системой обратной связи с автоматическим измерением скорости, сварочной горелкой с циркуляционным водяным охлаждением и встроенным механизмом подачи проволоки. Механизм подачи проволоки поддерживает автоматическую коррекцию длины дуги и слежение за сваркой. Высокая продолжительность включения рассчитана на длительную непрерывную работу. Максимальная мощность источника питания составляет 18 кВт, диапазон сварочного тока — 10–400 А. В памяти сохраняется до 200 программ, число интервалов — 6. Машина оборудована 10-дюймовым сенсорным дисплеем; входное напряжение составляет 380 В ±10 %. Длина горелки — 8 м. Габариты источника питания составляют 825×425×665 мм при массе 65 кг, а габариты механизма подачи проволоки — 440×230×270 мм при массе 7 кг. Горелки рассчитаны на трубы диаметром 19–76, 25–114, 60–168, 89–219, 168–273 и 168–325 мм. Их соответствующие габариты составляют 259×247×253, 328×350×385, 328×350×432, 334×430×525, 349×564×683 и 600×480×328 мм, а масса — 4,5, 7,8, 11, 19, 20 и 25 кг. Скорость сварки для всех вариантов находится в диапазоне 0,8–8 об/мин. Для первых двух диапазонов диаметра применяется V-образная разделка кромок, для остальных — V- или U-образная. Масса катушки проволоки составляет 1, 5 или 15 кг.
Задать вопрос Искать на Baidu
Какую задачу решает орбитальная сварочная машина для труб
Автоматическая орбитальная сварочная машина применяется для сварки труб с горелками, рассчитанными на соответствующие диапазоны диаметра и V- либо U-образную разделку кромок.
Характеристики БЛА-21(5Ю)
Модель (по базе 91Т)БЛА-21(5Ю)
Габаритные размеры803×526×420 мм, 820×420×605 мм
Частота60 Гц, 50 Гц, 50 Гц, 60 Гц
Напряжение380 В ±10 %, 380 ±10 %
Орбитальная сварочная машина для труб - гибкость поставки.
Каждый проект имеет свои особенности, и мы это учитываем. Именно поэтому по запросу мы уточним у производителя, возможна ли корректировка технических характеристик, типоразмеров и комплектации БЛА-21(5Ю) под условия применения (руками первого изготовителя или собственного производства в России).
Каждый проект имеет свои особенности, и мы это учитываем. Именно поэтому по запросу мы уточним у производителя, возможна ли корректировка технических характеристик, типоразмеров и комплектации БЛА-21(5Ю) под условия применения (руками первого изготовителя или собственного производства в России).
Дата актуализации информации: 09.08.26
Производитель и параметры оборудования проверены.
